Обратный клапан ГРАНЛОК ЗОП, поворотный, гальванизированная сталь, DN40...300, PN16, межфланцевый

Технические характеристики

Условный диаметр	40...300 мм
Условное давление	16 бар
Рабочая температура	до 110 °С
Тип присоединения	Межланцевый
Тип запорного элемента	Поворотный

Применение

Обратный клапан ГРАНЛОК ЗОП применяется для трубопроводов, транспортирующих техническую горячую и холодную воду, нейтральные среды. Клапан предназначен для защиты трубопровода от обратного потока рабочей среды. Выполнен из гальванизированной стали

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
DF01B21593	ГРАНЛОК® Клапан обратный поворотный ЗОП.07.040.16.М/Ф DN040 PN16 Tмакс=110оС	40	762.04 ₽	уточняйте
DF01B21594	ГРАНЛОК® Клапан обратный поворотный ЗОП.07.050.16.М/Ф DN050 PN16 Tмакс=110оС	50	802.99 ₽	уточняйте
DF01B21596	ГРАНЛОК® Клапан обратный поворотный ЗОП.07.080.16.М/Ф DN080 PN16 Tмакс=110оС	80	1247.63 ₽	уточняйте
DF01B21597	ГРАНЛОК® Клапан обратный поворотный ЗОП.07.100.16.М/Ф DN100 PN16 Tмакс=110оС	100	1513.51 ₽	уточняйте
DF01B21599	ГРАНЛОК® Клапан обратный поворотный ЗОП.07.150.16.М/Ф DN150 PN16 Tмакс=110оС	150	3415.71 ₽	уточняйте
DF01B21600	ГРАНЛОК® Клапан обратный поворотный ЗОП.07.200.16.М/Ф DN200 PN16 Tмакс=110оС	200	6478.40 ₽	уточняйте
DF01B21601	ГРАНЛОК® Клапан обратный поворотный ЗОП.07.250.16.М/Ф DN250 PN16 Tмакс=110оС	250	9229.83 ₽	уточняйте
DF01B98018	ГРАНЛОК® Клапан обратный поворотный ЗОП.07.300.16.М/Ф DN300 PN16 Tмакс=110оС	300	13695.45 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Обратный клапан АДЛ ГРАНЛОК ЗОП, поворотный, DN40...300, PN16, оцинкованная сталь, межфланцевый

ОПИСАНИЕ ОБРАТНОГО КЛАПАНА ГРАНЛОК ЗОП

Обратный клапан ГРАНЛОК ЗОП - это обратный клапан с подъемно-поворотным запорным диском, который применяется для трубопроводов, транспортирующих техническую горячую и холодную воду, нейтральные среды. Клапан предназначен для защиты трубопровода от обратного потока рабочей среды. Выполнен из гальванизированной стали, уплотнительное кольцо из ЕПДМ. Обратный клапан также применяется для системы пожаротушения, исполнение корпуса в красном цвете

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБРАТНОГО КЛАПАНА ГРАНЛОК ЗОП

Присоединение	DN 40...300 мм
Условное давление	PN 16 бар
Рабочая температура	–10…+110 °С
Тип обратного клапана	Поворотный
Класс герметичности по ГОСТ 9544-2015	А
Присоединение к трубопроводу	Межфланцевое по ГОСТ 33259-2015 исп В
ОПЦИЯ	корпус красного цвета для систем пожаротушения

УСТАНОВКА ОБРАТНОГО КЛАПАНА ГРАНЛОК ЗОП

Клапан устанавливается между фланцами и зажимается болтовыми соединениями фланцев. Клапан применяется только для горизонтального трубопровода, при этом направляющая-индикатор положения должна находиться в верхней точке (части). При установке необходимо убедиться, что направление потока совпадает с направлением, указанным на корпусе клапана.

СПЕЦИФИКАЦИЯ ОБРАТНОГО КЛАПАНА ГРАНЛОК ЗОП

Позиция	Материал
1. Корпус	сталь с гальваническим покрытием
2. Тарелка	сталь с гальваническим покрытием
3. Уплотнительное кольцо	оцинкованная сталь
4. Пружинное кольцо	EPDM
5. Прокладка на корпусе	EPDM
6. Направляющая-индикатор положения	оцинкованная сталь

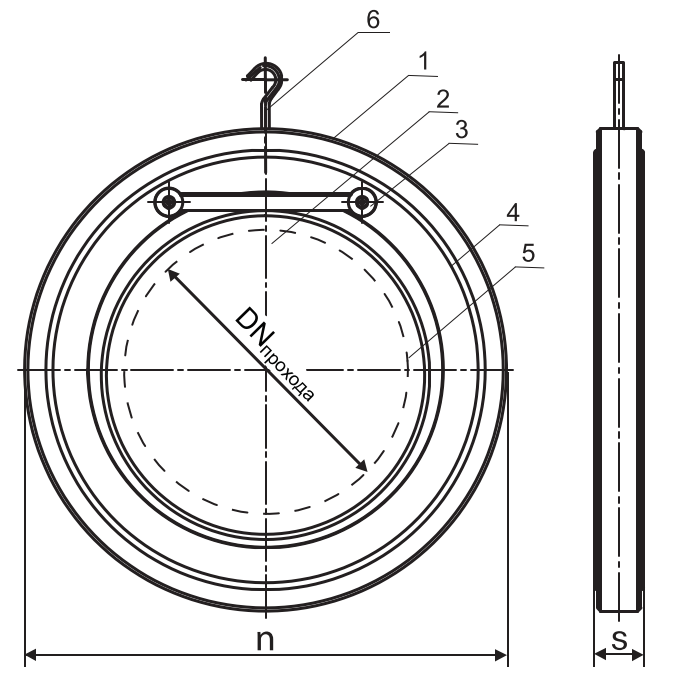

ГАБАРИТНЫЕ РАЗМЕРЫ ОБРАТНОГО КЛАПАНА ГРАНЛОК ЗОП

Артикул	DN	n	DNпрохода	S	Масса, (кг)
DF01B21593	40	95	22	15	0,8
DF01B21594	50	109	30	15	1
DF01B21595	65	130	41	17	1,6
DF01B21596	80	144	50	17	2
DF01B21597	100	164	75	17	2,6
DF01B21598	125	195	92	18	3,9
DF01B21599	150	220	120	20	5,6
DF01B21600	200	276	160	25	10,6
DF01B21601	250	330	200	25	15,2
DF01B98018	300	374	225	30	23,8

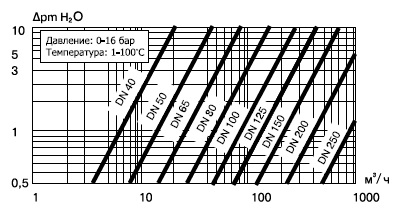

ДИАГРАММА ПЕРЕПАДА ДАВЛЕНИЯ ОБРАТНОГО КЛАПАНА ГРАНЛОК ЗОП

Примечание: по запросу клапаны поставляются с комплектом ответных фланцев.
