Вертикальный многоступенсатый насос ГРАНПАМП ВМН1/ВМНч1, нержавеющая сталь, расход до 2,4 м3/ч, напор до 220 м.в.с.

Технические характеристики

Номинальный расход	0,7 - 2,4 м3/ч
Номинальный напор	10 - 220 м.в.с.
Температура рабочей среды	до +120°С
Мощность номинальная	0,37...2,2 кВт
Материал рабочего колеса	Сталь нержавеющая 304
Диаметр фланца	DN25/32

Применение

Вертикальные многоступенсатые насосы Гранпамп ВМН1 и ВМНч1 с гидравлической частью из нержавеющей стали AISI 304 предназначены для перекачивания чистых, химически неагрессивных жидкостей. Данный тип насосов применяется в системах холодного и горячего водоснабжения, кондиционирования, пожаротушения, в системах технического водоснабжения в промышленности.. Серия насосов ВМН выполнена с рамой из нержавеющей стали, серия ВМНч - из чугуна.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
NZ06B624573	Насос ВМН 1-2	49621.52 ₽	уточняйте
NZ05A624368	Насос ВМН 1-3	49771.10 ₽	уточняйте
NZ06B629695	Насос ВМН 1-4	50702.00 ₽	уточняйте
NZ06B623830	Насос ВМН 1-5	51639.80 ₽	уточняйте
NZ05A627708	Насос ВМН 1-6	52598.26 ₽	уточняйте
NZ06B630661	Насос ВМН 1-7	53507.52 ₽	уточняйте
NZ06B625192	Насос ВМН 1-8	55272.90 ₽	уточняйте
NZ06B627894	Насос ВМН 1-9	56206.76 ₽	уточняйте
NZ06B634290	Насос ВМН 1-10	58905.01 ₽	уточняйте
NZ06B623829	Насос ВМН 1-11	60092.76 ₽	уточняйте
NZ06B625194	Насос ВМН 1-12	86426.82 ₽	уточняйте
NZ06B628726	Насос ВМН 1-13	67587.26 ₽	уточняйте
NZ06B630389	Насос ВМН 1-15	83740.38 ₽	уточняйте
NZ06B635424	Насос ВМН 1-17	73067.41 ₽	уточняйте
NZ06B630354	Насос ВМН 1-19	73875.31 ₽	уточняйте
NZ06B635331	Насос ВМН 1-21	78693.20 ₽	уточняйте
NZ06B639197	Насос ВМН 1-23	80711.48 ₽	уточняйте
NZ06B631542	Насос ВМН 1-25	88814.12 ₽	уточняйте
NZ06B633270	Насос ВМН 1-27	90782.21 ₽	уточняйте
NZ06B639198	Насос ВМН 1-30	95375.74 ₽	уточняйте
NZ06B639199	Насос ВМН 1-33	99691.77 ₽	уточняйте
NZ06B639200	Насос ВМН 1-36	102747.23 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Вертикальный многоступенсатый насос ГРАНПАМП ВМН1/ВМНч1, нержавеющая сталь, расход до 2,4 м3/ч, напор до 220 м.в.с.

ОПИСАНИЕ ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН1/ВМН(Ч)1

Предназначены для перекачки невязких, негорючих, невзрывоопасных, не содержащих твердых включений и волокон жидкостей;
Применяются для водоснабжения высотных домов, гостиниц, в системах фильтрации, для повышения давления;
Используются в очистных системах, для подпитки котлов, циркуляции охлаждающих жидкостей, системах водоподготовки, вспомогательных системах и оборудовании;
Могут использоваться в ультрафильтрационных системах, системах обратного осмоса, дистилляционных системах, плавательных бассейнах;
Применяются в сельском хозяйстве при спринклерном и капельном орошении;
Используются в пищевой промышленности и при производстве алкогольных напитков;
Используются в системах пожаротушения.

МАРКИРОВКА ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН1/ВМН(Ч)1

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН1/ВМН(Ч)1

Присоединение вход/выход	DN25/32
Максимальное давление на входе	10 бар
Максимальное давление на выходе	для ВНМ(ч) элиптический фланец - 16 бар для ВНМ(ч) DIN фланец - 25 бар для ВНМ - 25 бар
Рабочая температура рабочей среды	-20…+120°С
Материал корпуса гидравлической части	ВМН - Нержавеющая сталь 304* ВМН(ч) - Чугун/Нержавеющая сталь 304
Материал рабочего колеса	Нержавеющая сталь 304
Тип электродвигателя	Асинхронный двухполюсный 2900 об/мин
Мощность электродвигателя	0,37....2,2 кВт
Напряжение питания электродвигателя	3ф/380В/50Гц
Класс изоляции	F
Класс защиты	IP55
Тип присоединения	круглый фланец овальный фланец
Опции	Для серии ВНМ - гидравлическая часть из нерж.стали 316

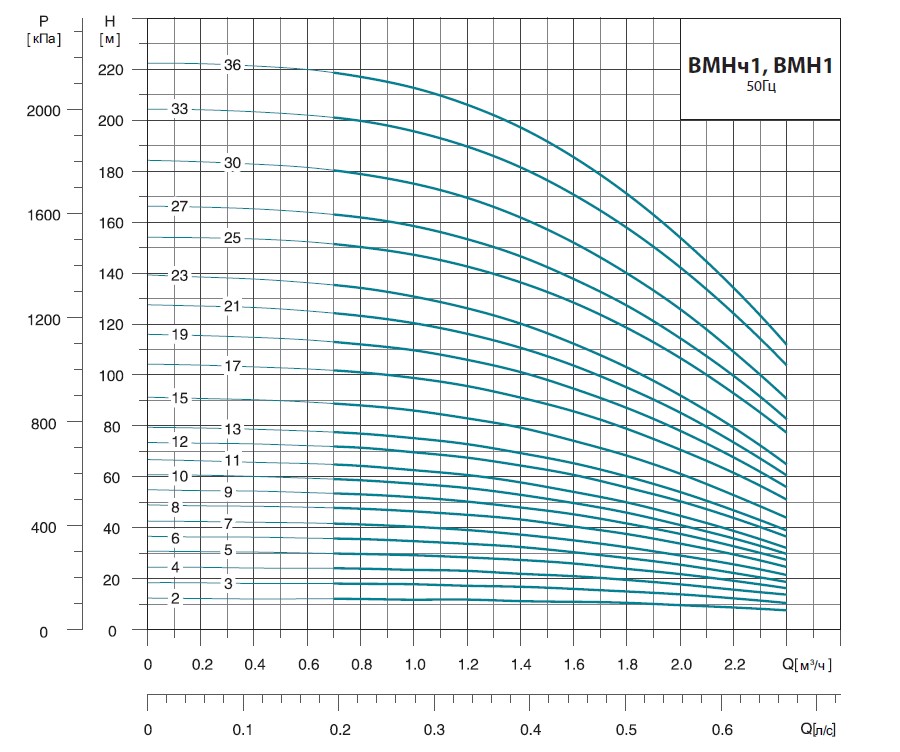

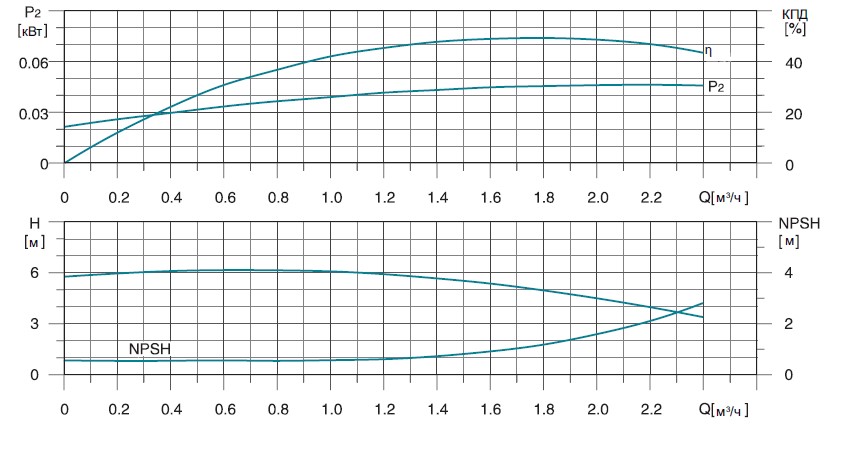

ДИАГРАММЫ ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН1/ВМН(Ч)1

ГАБАРИТНЫЕ РАЗМЕРЫ ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН1/ВМН(Ч)1

Общий вид	DIN фланец (ВМН)	Эллиптический фланец (ВМНч) PN16

	DIN фланец (ВМНч)

Примечание: В1 и В1+В2 для резьбового соединения и под хомут, такие же как для фланцевого соединения

Модель	Эллиптический фланец(ВМНч)		DIN фланец (ВМНч, ВМН)		D1	D2	Вес нетто (кг)
Модель	В1	В1+В2	В1	В1+В2	D1	D2	Вес нетто (кг)
1-2	256	470	282	496	130	105	20.4
1-3	256	470	282	496	130	105	21.2
1-4	274	488	300	514	130	105	21.8
1-5	292	506	318	532	130	105	22.4
1-6	310	524	336	550	130	105	22.4
1-7	328	542	354	568	130	105	24.2
1-8	346	560	372	586	130	105	24.5
1-9	364	578	390	604	130	105	24.7
1-10	382	596	408	622	130	105	25.1
1-11	400	614	426	640	130	105	25.5
1-12	422	690	448	716	150	124.5	27.8
1-13	440	708	466	734	150	124.5	28.2
1-15	476	744	502	770	150	124.5	29.1
1-17	512	780	538	806	150	124.5	31.5
1-19	548	816	574	842	150	124.5	33
1-21	584	852	610	878	150	124.5	33
1-23	620	888	646	914	150	124.5	34.9
1-25	-	-	698	1016	163.6	127.4	41.5
1-27	-	-	734	1052	163.6	127.4	43.6
1-30	-	-	788	1106	163.6	127.4	43.9
1-33	-	-	842	1160	163.6	127.4	46.9
1-36	-	-	896	1214	163.6	127.4	47.9

Примечание: В1 и В1+В2 для резьбового соединения и под хомут, такие же как для фланцевого соединения

ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ВЕРТИКАЛЬНОГО МНОГОСТУПЕНЧАТОГО НАСОСА ГРАНПАМП ВМН1/ВМН(Ч)1

Модель	Мощность (кВт)	Q (м³/ч)	0.7	0.8	1.0	1.2	1.4	1.6	1.8	2.0	2.2	2.4
ВМН(ч)1-2	0.37	H(м)	12	12	12	12	11	11	10	10	9	8
ВМН(ч)1-3	0.37		18	18	18	17	17	16	15	14	13	10.5
ВМН(ч)1-4	0.37		24	24	24	22	22	21	19	18	15	14
ВМН(ч)1-5	0.37		30	30	29.5	28	27	26	24	22	19	16
ВМН(ч)1-6	0.37		36	35	35	34	32	30	28	25	22	19
ВМН(ч)1-7	0.37		42	41	40.5	39	37	35	32	30	26	22
ВМН(ч)1-8	0.55		48	47	46.5	45	43	40	38	34	30	26
ВМН(ч)1-9	0.55		54	53	52	50	48	45	42	37	33	28
ВМН(ч)1-10	0.55		59	68	67.5	55	53	50	46	41	35	30
ВМН(ч)1-11	0.55		65	64	63	61	58	53	51	45	39	33
ВМН(ч)1-12	0.55		72	71	70	67	64	61	56	50	44	37
ВМН(ч)1-13	0.55		78	77	75	73	69	65	60	54	48	39.5
ВМН(ч)1-15	0.55		90	88	86	83	79	74	68	61	54	45
ВМН(ч)1-17	1.1		102	101	98	95	91	85	78	70	62	52
ВМН(ч)1-19	1.1		114	112	110	106	101	94	87	78	68	57
ВМН(ч)1-21	1.1		125	123	120	116	110	103	95	85	71	61
ВМН(ч)1-23	1.1		136	134	130	126	120	112	103	92	80	65
ВМН(ч)1-25	1.5		152	150	145	142	136	128	119	106	93	78
ВМН(ч)1-27	1.5		164	162	157	153	146	137	128	114	100	84
ВМН(ч)1-30	1.5		181	178	173	169	162	152	140	126	110	92
ВМН(ч)1-33	2.2		202	199	194	189	181	170	158	142	124	106
ВМН(ч)1-36	2.2		220	217	210	206	197	185	170	154	135	112
