Регулирующий клапан ГРАНРЕГ КМ125Ф, двухходовой, чугунный, DN15...200, PN16, Тмакс +250 °С, фланцевый

Регулирующий клапан ГРАНРЕГ КМ125Ф, двухходовой, чугунный, DN15...200, PN16, Тмакс +250 °С, фланцевый

Технические характеристики
Условный диаметр 15...200 мм
Условное давление 16 бар
Kvs клапана 0,1...555 м3/ч
Температура среды -20....+250°С
Класс герметичности VI
Тип присоединения фланцевый
Тип управления электропривод, пневмопривод, штурвал
Применение

ГРАНРЕГ КМ125Ф является односедельчатым двухходовым регулирующим клапаном, с управлением электроприводом, пневмоприводом, а так-же штурвалом.  ГРАНРЕГ КМ125Ф предназначен для регулирования расхода пара, жидкостей или газов с температурой до +250 °С. Клапаны КМ125Ф имеют мягкое седловое уплотнение, что обеспечивает клапану класс герметичности VI. Фланцевое соединение по ГОСТ 33259-2015. Регулирующие клапаны КМ125Ф комплектуются по желанию клиента ручными приводами СМАРТГИР ПР, электроприводми СМАРТГИР ЭП/СМП/LA, а так же пневморпиводами СМАРТГИР ПП.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Регулирующий клапан ГРАНРЕГ КМ125Ф, двухходовой, чугунный, DN15...200, PN16, Тмакс +250 °С, фланцевый, с электроприводом, пневмоприводом или штурвалом.



Описание регулирующего клапана ГРАНРЕГ КМ125Ф

ГРАНРЕГ КМ125Ф является односедельчатым двухходовым регулирующим клапаном, с управлением электроприводом, пневмоприводом, а так-же штурвалом.  ГРАНРЕГ КМ125Ф предназначен для регулирования расхода пара, жидкостей или газов с температурой до +250 °С. Клапаны КМ125Ф имеют мягкое седловое уплотнение, что обеспечивает клапану класс герметичности VI. Фланцевое соединение по ГОСТ 33259-2015. Регулирующие клапаны КМ125Ф комплектуются по желанию клиента ручными приводами СМАРТГИР ПР, электроприводми СМАРТГИР ЭП/СМП/LA, а так же пневморпиводами СМАРТГИР ПП.



Технические характеристики  регулирующего клапана ГРАНРЕГ КМ125Ф

Присоединение DN 15...200 мм
Условное давление PN 16 бар
Рабочая температура –20…+250 °С
Величина Kvs 0,1–555 м3/ч
Класс герметичности VI
Характеристика регулирования Линейная
Материальное исполнение корпуса Серый чугун СЧ25
Седловое уплотнение PTFE/Графит
Тип электропривода СМАРТГИР СМП, СМАРТГИР ЭП
Тип пневмопривода СМАРТГИР ПП
Тип ручного штурвала СМАРТГИР РП
ОПЦИИ
Заниженный Kvs клапана
Равнопроцентная характеристика регулирования
Тип исполнения фланцев F или D по ГОСТ 33259-2015



Спецификация регулирующего клапана ГРАНРЕГ КМ125Ф

Позиция Материал
Корпус Серый чугун GG25
Внутренние детали Нержавеющая сталь AISI304
Седловое уплотнение Мягкое PTFE / графит



Пропускная способность Kvs регулирующего клапана ГРАНРЕГ КМ125Ф, (м3/ч)

DN 15 20 25 32 40 50 65 80 100 125 150 200
Kvs (м3/ч) 4,0 5,0 9,0 15,0 22,0 40,0 63,0 90,0 136,0 230,0 316,0 555,0
Заниженный Kvs (м3/ч) 0,1 0,1 0,1 0,1 0,1 0,1 15 22 40 63 90 136
0,6 0,6 0,6 0,6 0,6 0,6 22 40 63 90 136 230
1,6 1,6 1,6 1,6 1,6 1,6 40 63 90 136 230 316
2,5 2,5 2,5 2,5 2,5 2,5
  4,0 4,0 4,0 4,0 4,0
    5,0 5,0 5,0 5,0
      9,0 9,0 9,0
        15,0 15,0
          22,0



Масса регулирующего клапана ГРАНРЕГ КМ125Ф, (кг)

DN 15 20 25 32 40 50 65 80 100 125 150 200
Масса (кг) 3 4 5 7 9 12 17 23 36 53 74 126

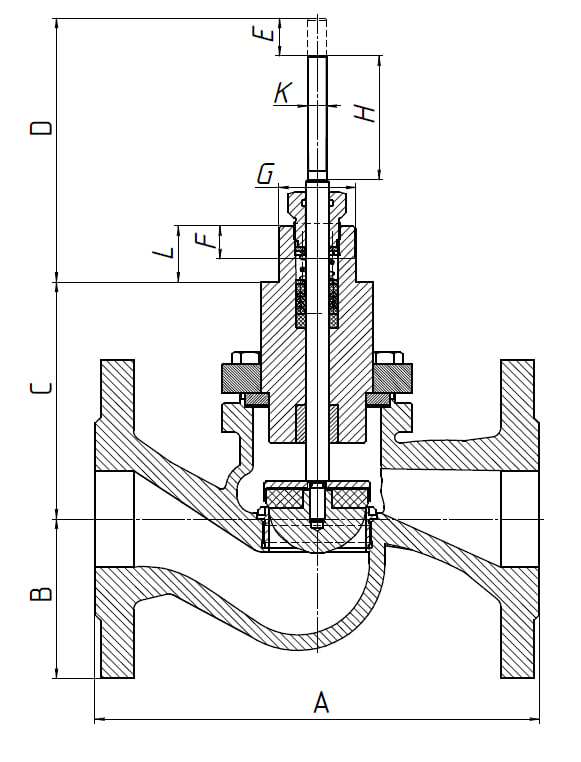

Размеры регулирующего клапана ГРАНРЕГ КМ125Ф, (мм)

DN 15 20 25 32 40 50 65 80 100 125 150 200 Схема
А 130 150 160 180 200 230 290 310 350 400 480 600
В 47,5 52,5 57,5 70 67,5 82,5 92,5 100 110 125 140 170
С 80 85 85 92,5 100 122,5 157 159 166 210 230 295
D 142 140 138 136,5 121 137 106,5 117 122,5 160 170 180
E 20 20 20 20 20 20 30 30 30 40 40 50
F 17 17 17 17 17 17 17 17 17 24 24 24
G М40 М45 M65
H 65 65 65 65 60 60 60 60 60 50 50 50
K М10 M16
L 27 27 27 27 29 29 29 27 29 40 40 40



Пример маркировки регулирующего клапана ГРАНРЕГ КМ125Ф

«Гранрег» КМ125Ф — 50 — 40/ЭП204-220
