Гранстим - Распределительные паровые коллекторы

Технические характеристики

Условный диаметр	100...600 мм
Условное давление	16...40 бар
Рабочая температура	-10...+300°С
Коллектор	согласно ТЗ Заказчика
Тип арматуры	согласно ТЗ Заказчика
Количество патурбков	согласно ТЗ Заказчика

Применение

Распределительный коллектор предназначен для распределения потоков среды: пара, воды, сжатого воздуха, газов и других сред. Поставляется в сборе с обвязкой на раме и полностью готов к подключению. Возможно любое исполнение коллектора и любая обвязка по требованию заказчика.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Гранстим - Распределительные паровые коллекторы

ОПИСАНИЕ РАСПРЕДЕЛИТЕЛЬНЫХ КОЛЛЕКТОРОВ ГРАНСТИМ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАСПРЕДЕЛИТЕЛЬНЫХ КОЛЛЕКТОРОВ ГРАНСТИМ

Условный диаметр	100...600 мм
Условное давление	16...40 бар
Рабочая температура	-10...+300°С
Коллектор	согласно ТЗ Заказчика
Тип арматуры	согласно ТЗ Заказчика
Количество патурбков	согласно ТЗ Заказчика

СПЕЦИФИКАЦИЯ РАСПРЕДЕЛИТЕЛЬНЫХ КОЛЛЕКТОРОВ ГРАНСТИМ

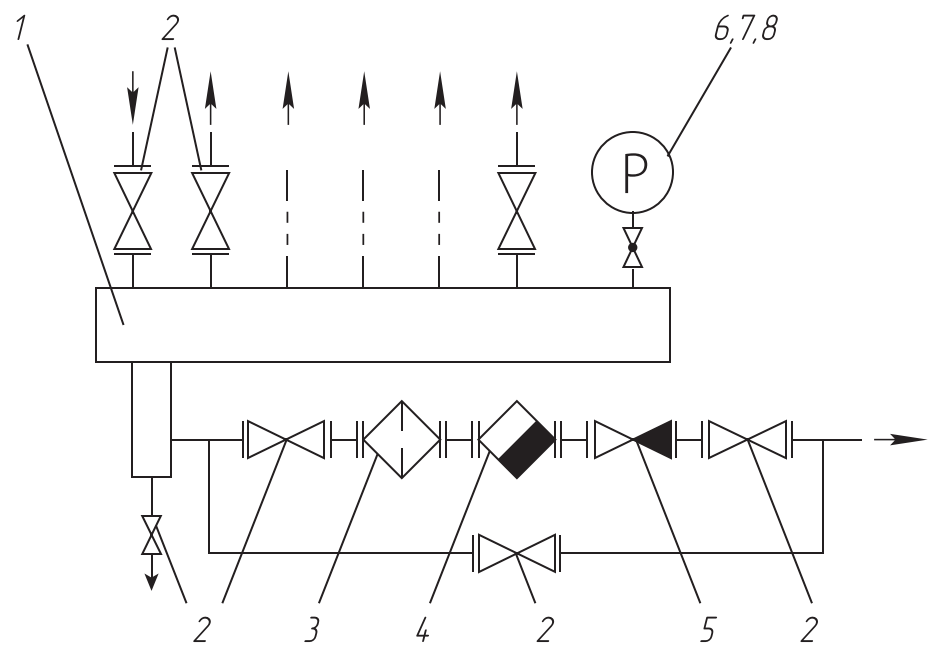

№ п/п	Позиция	Применяемая продукция	Схема
1	Распределительный коллектор	Гранстим РК
2	Вентиль/шаровый кран	Гранвент серии KV16, KV31, KV40, KV45/ АДЛ BV15-18
3	Фильтр	IS15/IS16/IS40/IS30/IS31
4	Конденсатоотводчик	Стимакс серии ТМ, ТК, А, B
5	Обратный клапан	Гранлок серии RD, CVS/VYC
6	Импульсная трубка	Серия СТМ
7	Пробковый кран	Серия MV
8	Манометр	Росма/Wika/ и др

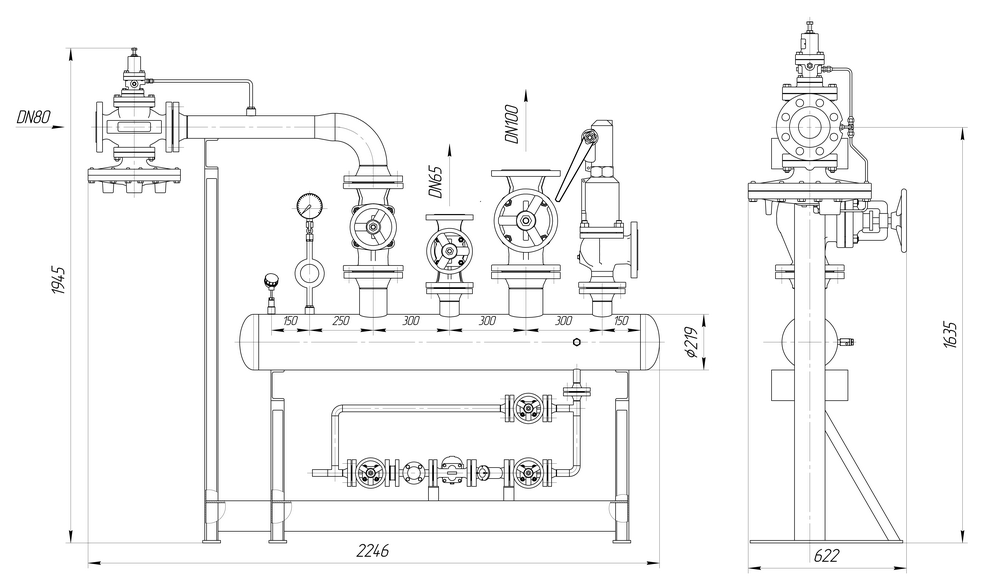

ПРИМЕР РАСПРЕДЕЛИТЕЛЬНОГО КОЛЛЕКТОРА ГРАНСТИМ

Ниже приведен оди из реализавонных проектов по поставке распределительного парового коллектора с редуцированием пара на входе и системой дренирования конденсата из коллектора.
