Затвор дисковый АДЛ ГРАНВЭЛ,  водоснабжение, серия ЗПВЛ,  диск - нержавеющая сталь, DN32...1200, PN10/16, EPDM, межфланцевый, управление - рукоятка, редуктор, электропривод или пневмопривод

ОПИСАНИЕ ДИСКОВОГО ПОВОРОТНОГО ЗАТВОРА ГРАНВЭЛ ЗПВЛ

КОНСТРУКЦИЯ ДИСКОВОГО ПОВОРОТНОГО ЗАТВОРА ГРАНВЭЛ ЗПВС

Корпус - Используется технология покрытия порошковой краской с эпоксидным покрытием. Обеспечивается высокая адгезия краски с поверхностью корпуса, а также высокой антикоррозионной стойкостью. Толщина покрытия до 300 микрон.

Диск - Тщательно отполированная сферическая кромка диска снижает крутящий момент и повышает срок службы затвора, что сокращает эксплуатационные расходы.

Шток - Надежная конструкция соединения штока с диском позволяет использовать данные затворы при высоких скоростях потока. Данное решение сохраняет ремонтопригодность затвора. Верхний шток обладает противовыбросной системой. Подшипники скольжения снижают крутящий момент, и положительно сказываются на сроке службы.

Седловое уплотнение - Внутренний лабиринт уплотнения позволяет избежать его срыва из корпуса затвора. Внешние кольца обес печивают герметизацию затвора при установке между фланцами.

МАРКИРОВКА ДИСКОВОГО ПОВОРОТНОГО ЗАТВОРА ГРАНВЭЛ ЗПВЛ

  ЗП     ВЛ      FLN(W)     5     DN     MN     E     PN

*** Рукоятка типа MR может устанавливаться на затворы DN250, DN300 c ограничением по давлению и типу перекачиваемой среды.

Стандартное исполнения затворов производится со сменным седловым уплотнением, кроме затворов фланцевого исполнения с увеличенной строительной длиной. В качестве опции затворы стандартного исполнения могут быть произведены с вулканизированным седловым уплотнением, данный тип затворов имеет отличительную маркировку буквой V после обозначения типа корпуса, пример: FLNV(w), FNV(w) LUGNV(w).

ТИПОВОЕ ИСПОЛНЕНИЕ ДИСКОВОГО ПОВОРОТНОГО ЗАТВОРА ГРАНВЭЛ

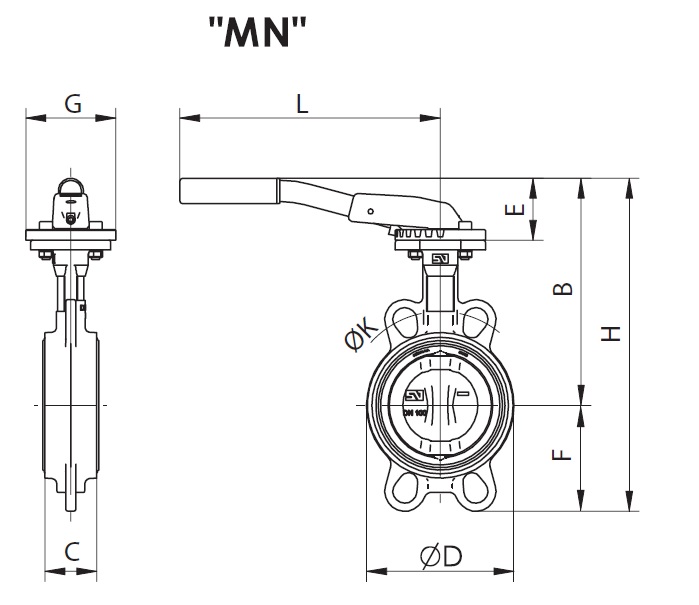

DN H B F E D L C G K (PN16) K (PN25) Масса, кг 25 212 151,5 60,5 49 68 220 33 90 85 85 1,9 32 212 151,5 60,5 49 68 220 33 90 100 100 1,9 40 215 159 56 49 76 220 33 90 110 110 2,1 50 231 169 62 49 100 220 43 90 125 125 2,9 65 253 184 69 49 108 220 46 90 145 145 3,1 80 295 201 94 60 124 260 46 90 160 160 3,7 100 331 225 106 60 147 260 52 90 180 190 4,5 125 382 255 127 75 180 315 56 90 210 220 6,8 150 401 268 133 75 206 315 56 90 240 250 7,8

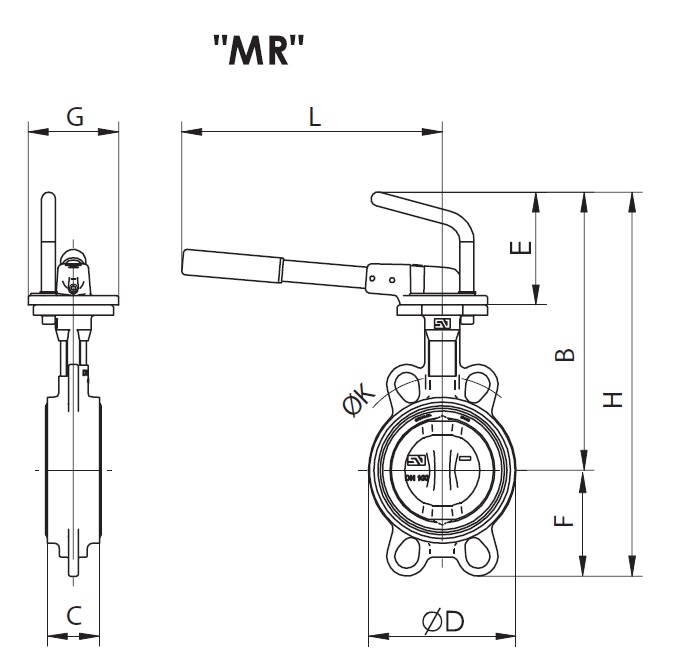

DN H B F E D L C G K (PN16) K (PN25) Масса, кг 25 276 215,5 60,5 113 68 260 33 90 85 85 2,1 32 276 215,5 60,5 113 68 260 33 90 100 100 2,1 40 279 223 56 113 76 260 33 90 110 110 2,3 50 294 233 61 113 100 260 43 90 125 125 3,1 65 317 248 69 113 108 260 46 90 145 145 3,4 80 348 254 94 113 124 260 46 90 160 160 3,9 100 384 278 106 113 147 260 52 90 180 190 4,6 125 419 293 126 113 180 310 56 90 210 220 6,9 150 439 306 133 113 206 310 56 90 240 250 7,9 200 508 338 170 113 257 310 60 90 295 310 11,8 250 613 403 210 121 324 500 68 130 355 370 22,0 300 669 429 240 121 376 500 78 130 410 430 31,2

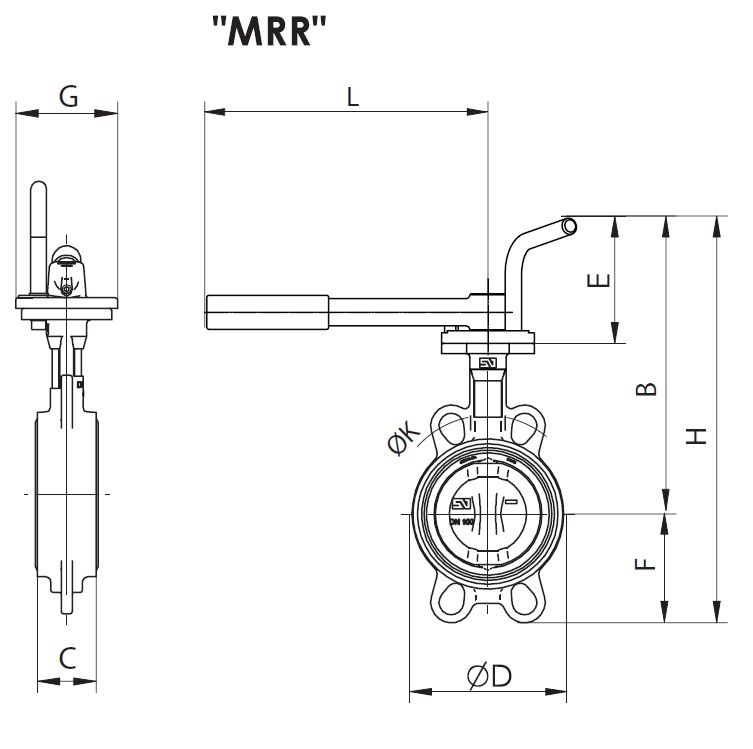

DN H B F E D L C G K (PN16) K (PN25) Масса, кг 25 276 215,5 60,5 113 68 272,5 33 90 85 85 2,1 32 276 215,5 60,5 113 68 272,5 33 90 100 100 2,1 40 279 223 56 113 76 272,5 33 90 110 110 2,3 50 294 233 61 113 100 272,5 43 90 125 125 3,1 65 317 248 69 113 108 272,5 46 90 145 145 3,4 80 348 254 94 113 124 272,5 46 90 160 160 3,9 100 384 278 106 113 147 272,5 52 90 180 190 4,6 125 419 293 126 113 180 272,5 56 90 210 220 6,9 150 439 306 133 113 206 272,5 56 90 240 250 7,9 200 508 338 170 113 257 272,5 60 90 295 310 11,8

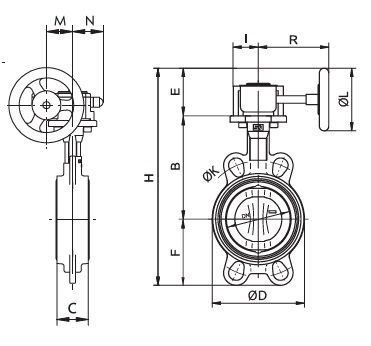

DN тип редуктора H B F E D C I R L M N K(PN16) K(PN25) Масса, кг 25 X-21 251 102,5 60,5 88 68 33 42 128 125 48,65 43,5 85 85 2,7 32 X-21 251 102,5 60,5 88 68 33 42 128 125 48,65 43,5 100 100 2,7 40 X-21 254 110 56 88 76 33 42 128 125 48,65 43,5 110 110 2,9 50 X-21 269,5 120 61 88 100 43 42 128 125 48,65 43,5 125 125 3,7 65 X-21 292 135 69 88 108 46 42 128 125 48,65 43,5 145 145 3,8 80 X-21 323 141 94 88 124 46 42 128 125 48,65 43,5 160 160 4,3 100 X-21 359 165 106 88 147 52 42 128 125 48,65 43,5 180 190 5,1 125 X-21 394,5 180 126 88 180 56 42 128 125 48,65 43,5 210 220 7,5 150 X-21 414 193 133 88 206 56 42 128 125 48,65 43,5 240 250 8,5 200 X-41 505 225 170 110 257 60 56 143,5 160 57,15 52,5 295 310 13,4 250 X-61 652,5 282,5 210 160 324 68 60 222,5 250 70,5 61,3 355 370 24,9 300 X-61 708 308 240 160 376 78 60 222,5 250 70,5 61,3 410 430 35,1 350 Q-800-S 769 338,5 263 167,5 430 78 67,5 270,5 250 72,5 68,8 470 - 39,7 400 Q-2000-S 988 380 308 300 485 102 90 340 500 91,5 96,5 525 - 64,9 450 Q-2000-S 1020,5 380,5 340 300 536 114 90 340 500 91,5 96,5 585 - 98,3 500 Q-2000-S 1112,5 432,5 380 300 593 127 90 340 500 91,5 96,5 650 - 142,0 600 Q-4000-S 1239 494 440 304,5 690 154 141 408 500 140 137,5 770 - 219,0 700 Q-6500-S 1349 560 485 304,5 780 165 141 440 500 140 137,5 840 - 283,0 750 по запросу 800 Q-12000-S 1508 630 565 313,5 902 190 188 471 500 156 180 950 - 480,0 900 Q-12000-S 1618,5 695 610 313,5 1010 203 188 471 500 156 180 1050 - 555,0 1000 Q-12000-S 1758,5 770 675 313,5 1120 216 188 471 500 156 180 1170 - 675,0 1100 по запросу 1200 Q-24000-S 2147 875 818 454 1334 254 255 562 700 201 252,5 1390 - 1150,6

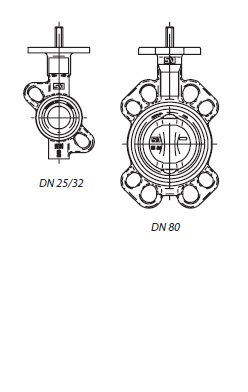

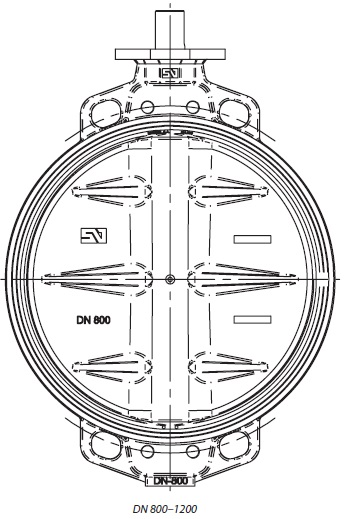

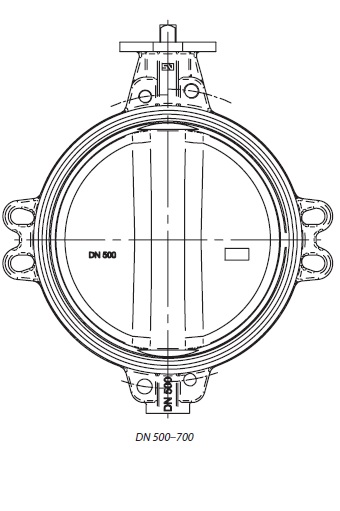

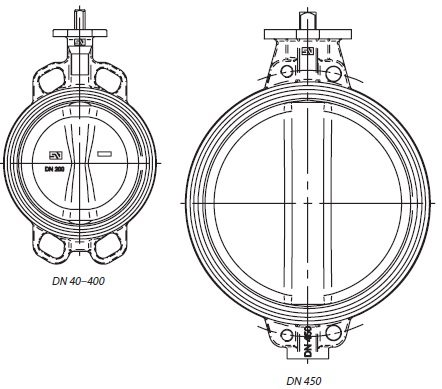

ИСПОЛНЕНИЯ ДИСКОВОГО ПОВОРОТНОГО ЗАТВОРА ГРАНВЭЛ ЗПВС В ЗАВИСИМОСТИ ОТ ДИАМЕТРА
