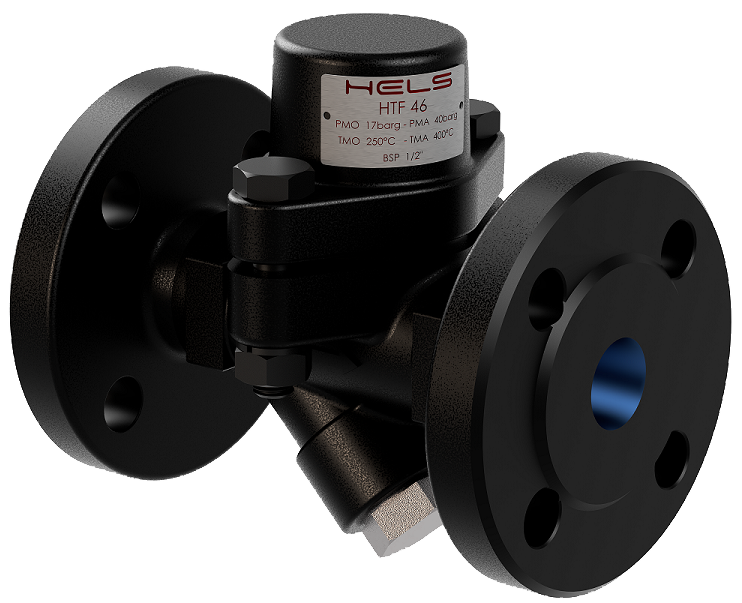

Конденсатоотводчик биметаллический HELS HTF46, углеродистая сталь, DN15-25, PN40, dP 0.5...17бар, резьбовой, фланцевый

Технические характеристики

Условный диаметр	15...25 мм
Условное давление	40 бар
Рабочий перепад	0,5...17,0 бар
Отвод по конденсату*	до 600 кг/час
Тип конденсатоотводчика	Биметаллический
Тип присоединения	фланец, резьба

* - Отвод по горячему конденсату (ΔТ=10°C)

Применение

Биметаллический конденсатоотводчик HELS HTF46 и HTC46 используется для отвода конденсата из паровых магистралей, пароспутников, варочных котлов и другого оборудования, где требуется забирать от пара максимальное количество тепловой энергии. Устанавливается на насыщенном или перегретом паре. HELS HTF46 и HTC46 может примененяться в качестве воздухоотводчика на паропроводах. Может устанавливаться на улице. Устойчив к гидроударам.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Конденсатоотводчик биметаллический HELS HTF46 и HTC46, углеродистая сталь, DN15-25, PN40, dP 0.5...17бар, резьбовой, фланцевый

Описание биметаллического конденсатоотводчика HELS HTF46

Биметаллический конденсатоотводчик HELS HTF46 и HTC46 - это тип термостатических конденсатоотводчиков, где рабочим элементом выступают биметаллические пластины, которые при изменении окружающей температуры то сжимаются, открывая проход конденсату, то расширяются, не выпуская из системы пар. Работает на отводе уже охлажденного конденсата, максимально забирая тепловую энергию для тех.процесса. Устанавливается на насыщенном или перегретом паре. Устойчив к гидроударам. Может выпускаться с настроеным винтом для регулирования температуры выпуска конденсата.

Применение биметаллического конденсатоотводчика HELS HTF46

используется для отвода конденсата из паровых магистралей, пароспутников, варочных котлов и другого оборудования, где требуется забирать от пара максимальное количество тепловой энергии. Применяются в качестве воздухоотводчика на паропроводах. Может устанавливаться на улице.

Технические характеристики биметаллического конденсатоотводчика HELS HTF46

Типоразмер, DN	1/2" – 1"; DN 15 – DN 25 мм
Номинальное давление, PN	40 бар
Максимально допустимая температура	300°С
Минимальный перепад давления ΔP	0,5 бар
Максимальный перепад давления ΔP	17 бар
Рабочая среда	Насыщенный и перегретый пар
Материал исполнения	Углеродистая сталь
Присоединения	Внутреннее резьбовое ISO 7 Rp или NPT Фланцевое EN 1092–1 PN 40
Монтаж на трубопроводе	горизонтальная (крышкой вверх) или вертикальная установка

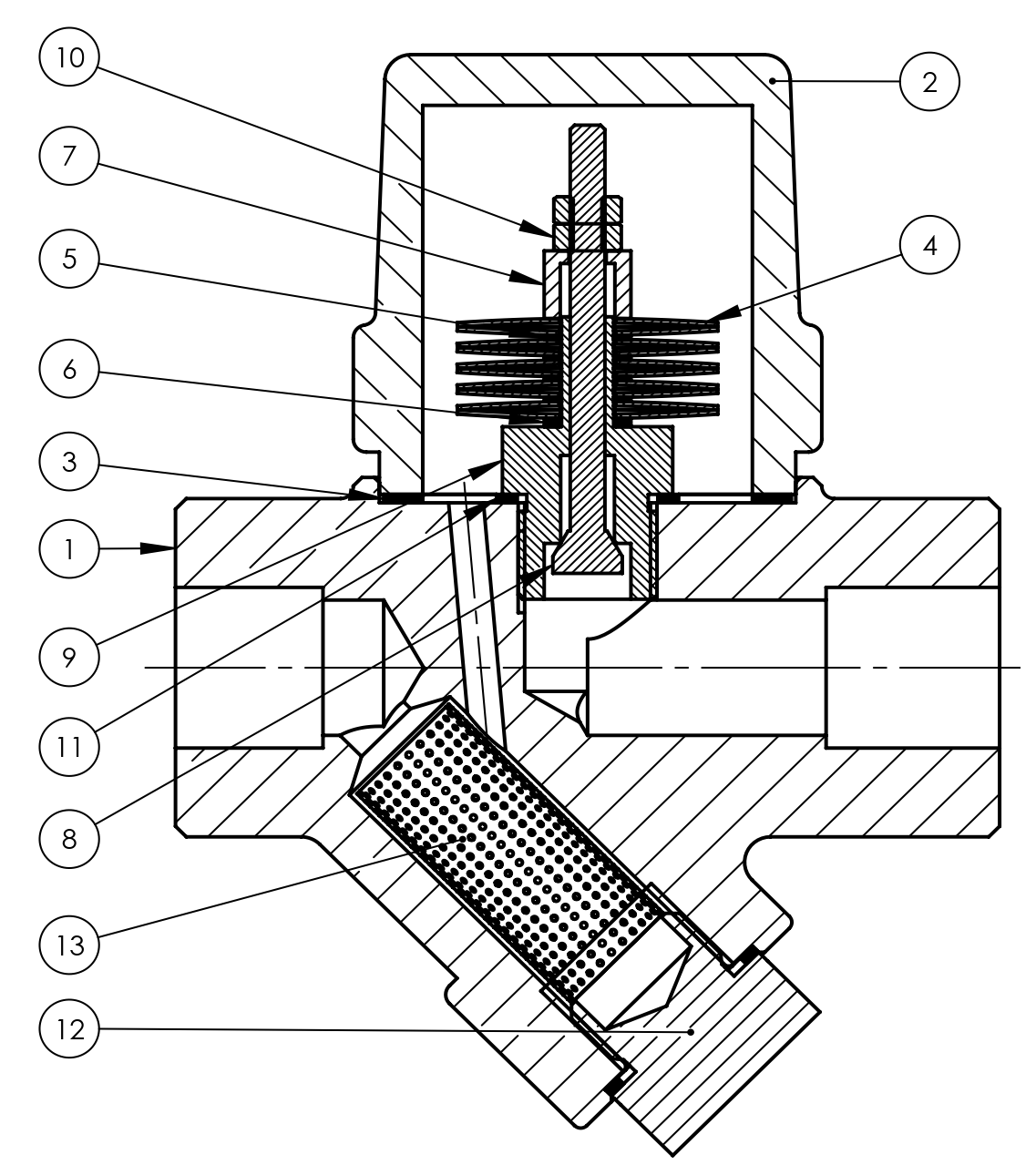

Спецификация биметаллического конденсатоотводчика HELS HTF46

№	Позиция	Материал	Схема
1	Корпус	Углеродистая сталь С22.8
2	Крышка	Углеродистая сталь С22.8
3	Прокладка крышки	Графит
4	Биметаллический элемент	Биметал
5	Шайба	Нерж. сталь (EN-1.4301)
6	Упорная платина	Нерж. сталь (EN-1.4301)
7	Крышка седла	Нерж. сталь (EN-1.4301)
8	Шток клапана	Нерж. сталь (EN-1.4301)
9	Седло клапана	Нерж. сталь (EN-1.4301)
10	Гайка М4	Нерж. сталь (EN-1.4301)
11	Прокладка седла клапана	Нерж. сталь (EN-1.4301)
12	Заглушка с шестигранной головкой	Нерж. сталь (EN-1.4301)
13	Фильтр	Нерж. сталь (EN-1.4301)

Пропускная способность биметаллического конденсатоотводчика HELS HTF46, кг/ч

Тип	R/DN	Перепад давления, МПа
Тип	R/DN	0,05	0,1	0,2	0,4	0,6	0,8	1,0	1,2	1,4	1,7
HTF46, HTC46*	1/2"- 1" 15-25	125	200	320	410	455	485	500	540	580	600
HTF46, HTC46**	1/2"- 1" 15-25	550	800	1100	1500	1750	1825	2000	2100	2175	2235

*пропускная способность по горячему конденсату **пропускная способность по холодному конденсату

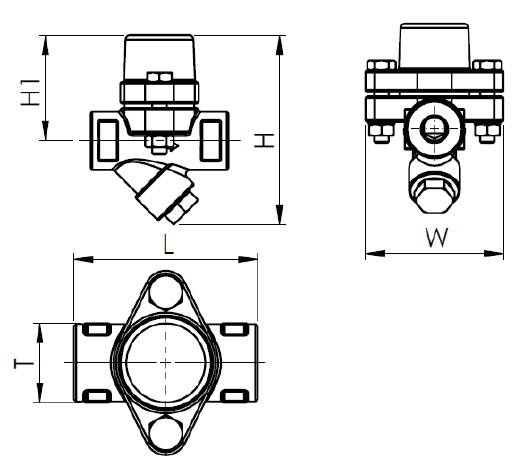

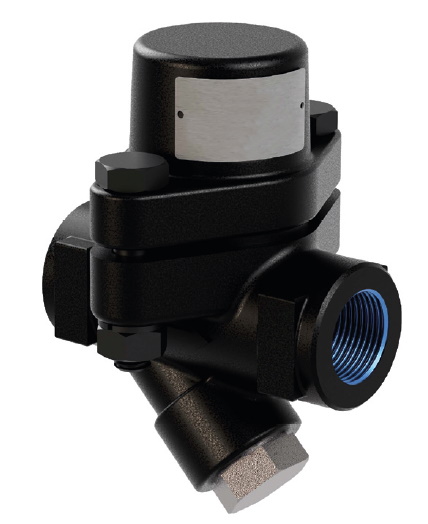

Размеры биметаллического конденсатоотводчика HELS HTC46 (внутренняя резьба), мм

Тип	R, резьба	схема	L	H	H1	W	T	Вес, кг
В34	1/2"		95	130	73	95	41	2
	3/4"							2
	1"							2

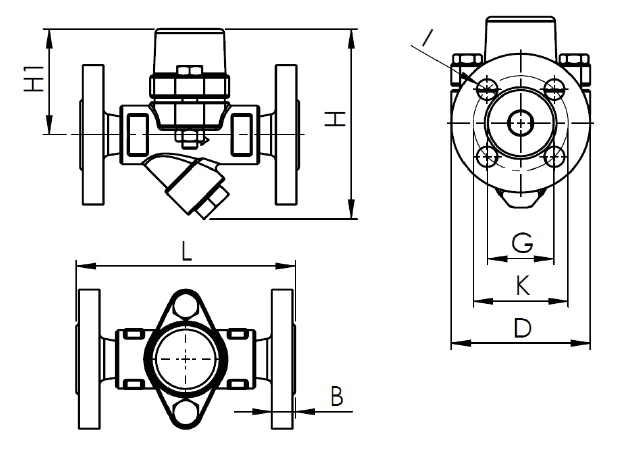

Размеры биметаллического конденсатоотводчика HELS HTF46 (фланцевый), мм

Тип	DN, фланец	Схема	L	H	H1	G	K	D	I	B	Вес, кг
B34	DN15		150	130	73	Ш45	Ш65	Ш95	Ш14	16	3,6
	DN20		150			Ш58	Ш75	Ш105	Ш14	16	4,1
	DN25		160			Ш68	Ш85	Ш115	Ш14	18	4,3

Пример заказа биметаллического конденсатоотводчика HELS HTF46

HELS HTF46-020 (биметаллический конденсатоотводчик,DN20, с максимальным перепадом давления до 1,7 МПа, присоединение фланцевое)
