ТЕХНИЧЕСКИЙ
/
ФИЛЬТРА
/
HY-Lok FT_new

HY-Lok FT_new

Технические характеристики
Применение
Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Серия FT

Микронные Т-образные фильтры

Особенности

  • Корпус из нержавеющей стали 316 в стандартном исполнении
  • Фильтрующий элемент заменяется без демонтажа корпуса
  • Компактный дизайн

Материалы конструкции

Наименование Материал
Корпус Нержавеющая сталь 316 Латунь
Крышка Нержавеющая сталь 316 Латунь
Крышка с байпасом Нержавеющая сталь 316 Латунь
Гайка Нержавеющая сталь 316 Латунь
Фильтрующий элемент Нержавеющая сталь 316
Уплотнение фильтра PTFE
Прокладка Viton
Пружина Сталь 302

Материалы конструкции

Фильтрующий элемент Размер фильтруемой частицы Cv*
1 1 микрон 0.01
10 10 микрон 0.02
50 50 микрон 0.11
100 100 микрон 0.30
150 150 микрон 0.42

* Cv - коэффициент пропускной способности, подробнее см.стр.340

Замена фильтрующего элемента

  1. Перекройте линию и сбросьте давление
  2. Отверните гайку, придерживая корпус
  3. Снимите гайку, крышку и пружину
  4. Выньте фильтрующий элемент из корпуса
  5. Очистите металлические детали, если это необходимо
  6. Вставьте новый элемент в корпус
  7. Поместите пружину в крышку и затяните гайку

* Крепление на панель является дополнительной опцией

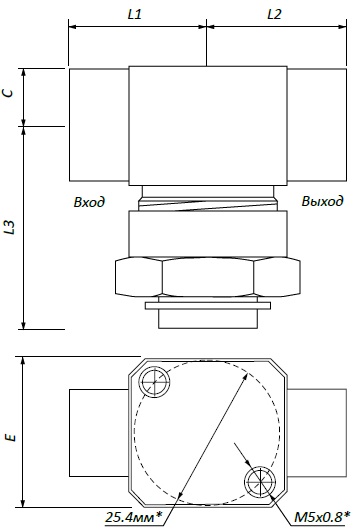

Таблица размеров

Заказной код Ду, мм Подсоединения Размеры, мм
Входные / Выходные L1 L2 L3 C E
FT H -2T- 4.4 1/8" Hy-Lok 30.8 30.8 37 8 28.5
H -4T- 4.4 1/4" Hy-Lok 33.0 33.0 38.8 11.0 28.5
H -6T- 4.4 3/8" Hy-Lok 36.2 36.2 38.8 11.0 28.5
H -3M- 4.4 3мм Hy-Lok 30.9 30.9 38.8 11.0 28.5
H -6M- 4.4 6мм Hy-Lok 30.9 30.9 37 8 28.5
H -8M- 4.4 8мм Hy-Lok 35.5 35.5 35.7 6.4 28.5
H -10M- 4.4 10мм Hy-Lok 36.5 36.5 38.5 8 28.5
H -12M- 4.4 12мм Hy-Lok 38.7 38.7 38.8 11.0 28.5
H -8T- 4.4 1/2" Hy-Lok 38.7 38.7 38.8 11.0 28.5
F -2N- 4.4 1/8" NPT Внутренняя 25.0 25.0 38.8 11.0 28.5
M -4N- 4.4 1/4" NPT Наружная 25.5 25.5 38.8 11.0 28.5
F -4N- 4.4 1/4" NPT Внутренняя 27.0 27.0 38.8 11.0 28.5
F -6N- 4.4 3/8" NPT Внутренняя 27.0 27.0 41.0 12.7 28.5
F -8N- 4.4 1/2" NPT Внутренняя 31.0 31.0 44.0 15.8 31.8

В таблице указаны только основные исполнения клапанов. Для помощи в подборе клапана с другими подсоединениями обращайтесь к дистрибьютору.

Технические параметры

  • Рабочее давление:

    до 414 бар (6000 psig) при 38 oС для нержавеющей стали

    до 207 бар (3000 psig) при 38 oС для латуни

  • Диапазон температур: от -51oС до 204oС
  • Полезная площадь фильтра: 11 см2 для всех размеров

Действие и замена фильтра

Пористый элемент фильтра сделан из нержавеющей стали имеет множество крошечных отверстий. Частицы, большие чем отверстия, не проходят сквозь фильтр и удаляются из рабочей среды. С течением времени частицы забивают поры фильтрующего элемента, что неизбежно приводит к увеличению потери давления на фильтре. Срок службы фильтрующего элемента зависит от количества рабочего тела жидкости, прошедшей через него, а так же от его чистоты. Для минимальной потери давления необходимо регулярно менять фильтрующий элемент.

Запасные части

Для обслуживания и подключения фильтра доступны следующие материалы.

Деталь Описание В Упаковке
KFT-F Фильтр 1 шт
KFT-P Уплотнение фильтра 1 шт
KFT-S Прокладка 1 шт
KFT-B Крышка с байпасом 1 шт

Крышка с байпасным портом

В стандартном исполнение байпасный порт имеет резьбу 1/4"NPT.

Для заказа фильтра с байпасным портом необходимо добавить –B– перед обозначением размера. Например: FT-H-B-4N-10

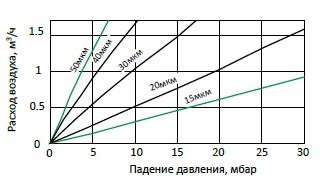

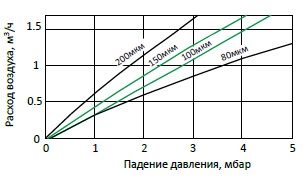

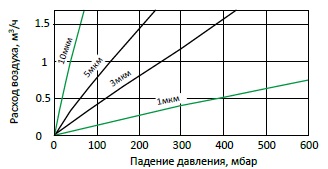

Графики потери давления

Подбор заказного кода

FT F B 4N 10 BRAS M
Серия BV Тип подсоединения Наличие байпаса* Размеры подсоединений (таблица ниже) Фильтрующий элемент Материал Крепление
FT ДУ 4.4 мм H Трубный фитинг - Отсутствует 1 1 микрон - Нержавеющая сталь S316 (по умолчанию) M** С отверстиями для крепления
B Есть 10 10 микрон
M Внешняя резьба 50 50 микрон BRAS Латунь
F Внутренняя резьба 100 100 микрон Ni/BRAS Никелированная латунь
150 150 микрон
90 90 микрон

Размеры подсоединений

Резьбы NPT (BSP) Трубные фитинги
Размер резьбы 1/8" 1/4" 3/8" 1/2" O.D. (мм) 3 6 8 10 12
NPT 2N 4N 6N 8N Обозначение 3M 6M 8M 10M 12M
RT (BSPT) 2R 4R 6R 8R O.D. (мм) 1/8" 1/4" 3/8" 1/2" 3/4"
G (BSPP) 2G 4G 6G 8G Обозначение 2T 4T 6T 8T 12T

* - Если опция не выбрана, то обозначение не указывается, например: FTF-4N-10-S316.

** - Опция доступна для следующих подсоединений (возможна min партия 10 шт.):

  • Типа Hy-Lok до 1/4", 6мм
  • Внутренняя резьба NPT до 1/8"
  • Наружная резьба NPT до 3/8"

Фильтрующие элементы к микронным фильтрам

Серия Заказной номер Номинальный размер пор Диапазон фильтруемых частиц
FT FTSE-4-1 1 микрон 1 микрон
FTSE-4-10 10 микрон 10 микрон
FTSE-4-50 50 микрон 50 микрон
FTSE-4-100 100 микрон 100 микрон
FTSE-4-150 150 микрон 150 микрон
