Соленоидные клапаны и клапаны с пневмоприводом
/
Импульсные клапаны
/
Импульсный клапан с пневматическим управлением TORK PL1020, нормально-закрытый, алюминиевый, DN20...25, PN10, dP 0,5...8 бар, внутренняя резьба

Импульсный клапан с пневматическим управлением TORK PL1020, нормально-закрытый, алюминиевый, DN20...25, PN10, dP 0,5...8 бар, внутренняя резьба

Технические характеристики
Тип клапана Нормально-закрытый
Условный диаметр 40...80 мм
Перепад давления 0,5...8 бар
Рабочая температура -10...+160°С*
Питание воздуха до 6-ти бар
Тип присоединения внутренняя резьба
*- для уплотнения NBR - Тмакс 80°С
- для уплотнения Thermoplastik - Тмакс 120°С
- для уплотнения VITON - Тмакс 160°С
Применение

Импульсные клапаны с пневматическим управлением TORK PL1020 — 2/2 ходовые нормально закрытые импульсные клапаны, предназначены для систем очистки воздуха.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Импульсный клапан с пневматическим управлением TORK PL1020, нормально-закрытый, алюминиевый, DN20...25, PN10, dP 0,5...8 бар, внутренняя резьба



ОСОБЕННОСТИ ИМПУЛЬСНОГО ПНЕВМАТИЧЕСКОГО КЛАПАНА TORK PL1020.04...05

  • PL1020 — 2/2 ходовые нормально закрытые импульсные клапаны с пневмоуправлением, предназначены для систем очистки воздуха.
  • Рабочая среда–воздух.
  • Компактная конструкция без катушки, надежность, высокое качество исполнения, продолжительный срок службы.
  • Малое время срабатывания.
  • Температура рабочей среды: –20... +160°C.
  • Не предназначены для управления агрессивными жидкостями и газами.
  • Минимальный рабочий перепад давления 0,5 бар.
  • Клапаны имеют всю необходимую разрешительную документацию.
  • Некоторые применения: пылевые фильтры, бункеры, пылеуловители, покрасочные камеры.
  • Импульсные клапаны должны использоваться на фильтрованных средах.
  • Стандарт трубного присоединения G (BSP) (ISO 228-1), другие трубные присоединения — по запросу (NPT (ANSI 1.20.3)).



ОСНОВНЫЕ ПАРАМЕТРЫ ИМПУЛЬСНОГО ПНЕВМАТИЧЕСКОГО КЛАПАНА TORK PL1020.04...05

Тип клапана Нормально-закрытый
Диаметр клапана DN20...25
Тип присоединения внутренняя резьба
Рабочее давление 0.5... 8 бар
Рабочая температура  -10...+160°С



Спецификация ИМПУЛЬСНОГО ПНЕВМАТИЧЕСКОГО КЛАПАНА TORK PL1020.04...05

Корпус: Алюминий
Внутренние детали: Нержавеющая сталь
Уплотнение: NBR/VITON/Thermoplastik
Экранирующая катушка: Медь
Седла: Алюминий
Трубка сердечника: Нержавеющая сталь
Пружины: Нержавеющая сталь

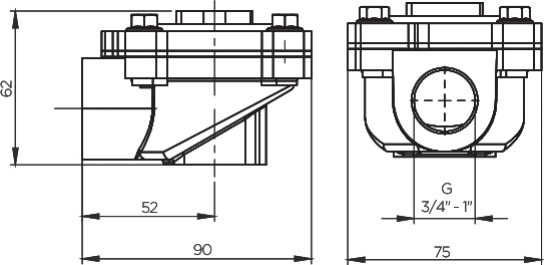

ГАБАРИТНЫЕ РАЗМЕРЫ ИМПУЛЬСНОГО ПНЕВМАТИЧЕСКОГО КЛАПАНА TORK PL1020.04...05



РАСХОД ВОЗДУХА  ИМПУЛЬСНОГО ПНЕВМАТИЧЕСКОГО КЛАПАНА TORK PL1020.04...05



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИМПУЛЬСНОГО ПНЕВМАТИЧЕСКОГО КЛАПАНА TORK PL1020.04...05

Присоед.
размер, (G)		 Проход.
сечение, (мм)		 Номер
по каталогу		 Пропускная способность Kv,
(л/мин)		 Перепад давления, (бар) Температура рабочей среды, (°C) Материал
корпуса		 Уплотнение Масса, (кг)
Мин. Макс. Мин. Макс.

3/4"           –10 80 Алюминий NBR 0,69
25 PL102004 150 0,5 8 –10 160 Алюминий VITON
          –20 120 Алюминий Thermoplastik
1"           –10 80 Алюминий NBR 0,68
30 PL102005 270 0,5 8 –10 160 Алюминий VITON
          –20 120 Алюминий Thermoplastik

Полезная информация


1 бар:14,5 PSI:10 м H2O:10 Н/см2:1 кг/см2:105Па; 1 PSI:69 мбар; 1 м3/ч:4,405 галлон/мин:16,7 л/мин.; 1 галлон/мин.:0,227 м3/ч; Cv:1,16 Kv; 0°C:89,6 F
Уплотнения: NBR - нитрил-бутадиеновая резина, FPM (VITON) - фторэластомер, EPDM - этилен-пропиленовый эластомер
