Импульсный соленоидный клапан СОЛЕГРАН PLS, нормально-закрытый, алюминиевый, DN20...65, PN10, dP 0,35...8 бар, внутренняя резьба

Технические характеристики

Тип клапана	Нормально-закрытый
Условный диаметр	20...65 мм*
Перепад давления	0,35...8 бар
Рабочая температура	-10...+80°С
Питание	24...220 АС/DC
Тип присоединения	внутренняя резьба

* - За исключением DN32

Применение

Импульсные клапаны СОЛЕГРАН PLS — 2/2 ходовые нормально закрытые импульсные клапаны, предназначены для систем очистки воздуха.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Импульсный соленоидный клапан СОЛЕГРАН PLS, нормально-закрытый, алюминиевый, DN20...65, PN10, dP 0,35...8 бар, внутренняя резьба

ОСОБЕННОСТИ ИМПУЛЬСНОГО СОЛЕНОИДНОГО КЛАПАНА СОЛЕГРАН PLS

2/2 ходовые нормально закрытые импульсные клапаны, предназначены для систем очистки воздуха.
Рабочая среда–фильтрованные не агрессивные газы (в основном воздух).
Компактный дизайн, надежность, высокое качество исполнения, продолжительный срок службы.
Малое время срабатывания.
Не предназначены для управления агрессивными жидкостями и газами.
Минимальный рабочий перепад давления 0,35 бар.
Клапаны имеют всю необходимую разрешительную документацию.
Некоторые применения: пылевые фильтры, бункеры, пылеуловители, покрасочные камеры.
Импульсные клапаны должны использоваться на фильтрованных средах.
Импульсные клапаны могут быть установлены в любом положении, но для оптимальной работы следует устанавливать клапан вертикально, соленоид вверху.
Стандарт трубного присоединения G (BSP) (ISO 228-1), другие трубные присоединения — по запросу (NPT (ANSI 1.20.3)).

ОСНОВНЫЕ ПАРАМЕТРЫ ИМПУЛЬСНОГО СОЛЕНОИДНОГО КЛАПАНА СОЛЕГРАН PLS

Тип клапана	Нормально-закрытый
Диаметр клапана	DN20...25, 40...65
Тип присоединения	внутренняя резьба
Рабочее давление	0.35... 8 бар
Рабочая температура	-10...+80°С
Стандартные напряжения (др. напряжения и 60 Гц — по запросу)	DC (=):DC24V/DC12V 21W АС (~): AC220 ~ 240V, AC110V, AC24V 20VA
Допуски напряжения	DC (=): +10/-5%, АС (~): +10/-15%
Мнемосхема

Спецификация ИМПУЛЬСНОГО СОЛЕНОИДНОГО КЛАПАНА СОЛЕГРАН PLS

Корпус:	Алюминий
Внутренние детали:	Нержавеющая сталь
Уплотнение:	NBR
Экранирующая катушка:	Медь
Седла:	Алюминий
Трубка сердечника:	Нержавеющая сталь
Пружины:	Нержавеющая сталь

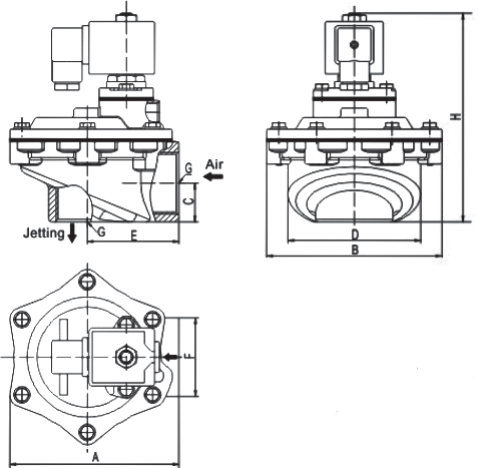

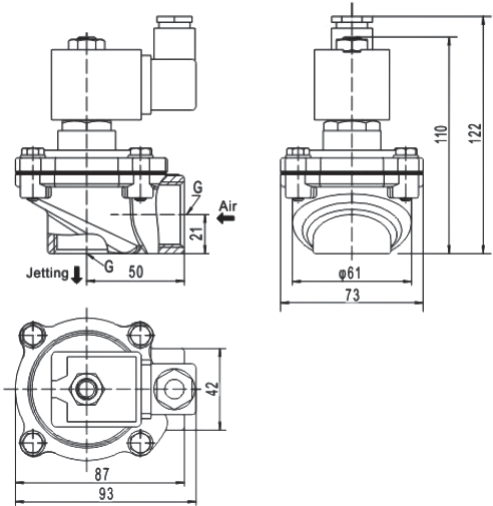

ГАБАРИТНЫЕ РАЗМЕРЫ ИМПУЛЬСНОГО СОЛЕНОИДНОГО КЛАПАНА СОЛЕГРАН PLS

PLS-20, PLS-25	PLS-40, PLS-50, PLS-65

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИМПУЛЬСНОГО СОЛЕНОИДНОГО КЛАПАНА СОЛЕГРАН PLS

Присоед. размер, (G)	Проход. сечение, (мм)	Номер по каталогу	Перепад давления, (бар)		Температура рабочей среды, (°C)		Материал корпуса	Уплотнение	Масса, (кг)
Присоед. размер, (G)	Проход. сечение, (мм)	Номер по каталогу	Мин.	Макс.	Мин.	Макс.	Материал корпуса	Уплотнение	Масса, (кг)
3/4"	20	PLS-20	0,35	8	–10	+80	Алюминий	NBR	0,57
1"	25	PLS-25	0,35	8	–10	+80	Алюминий	NBR	0,53
1¹/₂"	40	PLS-40	0,35	8	–10	+80	Алюминий	NBR	1,4
2"	50	PLS-50	0,35	8	–10	+80	Алюминий	NBR	3,0
2¹/₂"	65	PLS-65	0,35	8	–10	+80	Алюминий	NBR	2,7

Полезная информация
1 бар:14,5 PSI:10 м H₂O:10 Н/см²:1 кг/см²:10⁵Па; 1 PSI:69 мбар; 1 м³/ч:4,405 галлон/мин:16,7 л/мин.; 1 галлон/мин.:0,227 м³/ч; Cv:1,16 Kv; 0°C:89,6 F
Уплотнения: NBR - нитрил-бутадиеновая резина, FPM (VITON) - фторэластомер, EPDM - этилен-пропиленовый эластомер
