Электропривод линейный PS-Automation тип PSL-AMS, интеллектуальный, для регулирующих клапанов, 1,0...25,0 кН, IP67, 220/380ВАС, 24В АС/DC

Электропривод линейный PS-Automation тип PSL-AMS, интеллектуальный, для регулирующих клапанов, 1,0...25,0 кН, IP67, 220/380ВАС, 24В АС/DC

Технические характеристики
Усилие тяговое 1,0....25,0 кН
Напряжение питания 220В/380В АС, 24B АС/DC
Степень защиты IP65/67
Рабочая температура -20°C...80 °C
Взрывозащита нет
Управление интеллектуальное
Применение

Интеллектуальные линейные электроприводы PSL AMS предназначены для установки на регулирующие клапаны. Данный тип приводов имеет возможность изменения как скорости, так и кривой регулирования с помощью программного обеспечения , возможность диагностики протекания рабочего процесса, регулирование с помощью панели управления на корпусе привода. Стандартное исполнение привода имеет как аналоговое, так и трехпозиционное управление с автоматической настройкой концевых выключателей. Широкий спикок дполнительного опционально устанавливаемого оборудования: местный пульт управления и встроенный контроллер, блок суперконденсаторов для работы привода при потере питания, а так же протоколы связи Profibus DP/Modbus

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Электропривод линейный интеллектуальный, PS-Automation  тип PSL-AMS, для регулирующих клапанов, 1,0...25,0 кН, IP67, 220/380ВАС, 24В АС/DC, трехпозиционное или аналоговое управление



ОПИСАНИЕ ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА PS-AUTOMATION PSL-AMS ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

Интеллектуальные линейные электроприводы PSL AMS предназначены для установки на регулирующие клапаны. Данный тип приводов имеет возможность изменения как скорости, так и кривой регулирования с помощью программного обеспечения , возможность диагностики протекания рабочего процесса, регулирование с помощью панели управления на корпусе привода. Стандартное исполнение привода имеет как аналоговое, так и трехпозиционное управление с автоматической настройкой концевых выключателей. Широкий спикок дполнительного опционально устанавливаемого оборудования: местный пульт управления и встроенный контроллер, блок суперконденсаторов для работы привода при потере питания, а так же протоколы связи Profibus DP/Modbus



МАТЕРИАЛЫ  ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА PS-AUTOMATION PSL-AMS ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

Тип PSL202-210/AMS PSL214/AMS PSL325/AMS
Крышка Поликарбонат Алюминий Сталь
Стойки Нержавеющая сталь



ОБЩИЕ ХАРАКТЕРИСТИКИ  ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА PS-AUTOMATION PSL-AMS ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

Тяговое усилие 1,0....25,0 кН
Напряжение питания  1ф/220В/50Гц АС, 3ф/380В/50Гц АС, 24В АС/DC
Рабочая температура -20°C...80°C
Степень защиты IP65
Ход штока 50...100 мм
Наличие взрывозащиты нет
Тип привода Регулирующий - S2-30 минут / S4 - 50% повторно-кратковременный
Управление
Интеллектуальное ( аналоговое и трехпозиционное по желанию)
Ручной дублёр Есть, штурвал
Концевые выключатели встроенные Есть,  с возможностью снятия сигнала положения
ОПЦИИ
• Дополнительные концевые выключатели (для снятия сигнала положения)
• Встроенный контроллер
• Блок местного управления с дисплеем
• Степень защиты оболочки IP67/68
• Интеллектуальная система изменения скорости движения привода в зависиомсти от скорости изменения параметров
• Блок суперконденсаторов
• Протоколы связи Profibus DP/Modbus


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ   ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА PS-AUTOMATION PSL-AMS ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

Тип PSL202/AMS11 PSL204/AMS11 PSL204/AMS12 PSL208/AMS11 PSL210/AMS11 PSL210/AMS12 PSL214/AMS12 PSL325/AMS13
Усиление, (кН) 2,3 4,5 4,5 8 10 10 14 20/25
Потребляемая мощность, (Вт) 30 30 93 30 30 93 93 135
Ход штока (мм) 50 50 50 50 50 50 65 65/95
Скорость, (мм/сек) * 0,45-0,9 0,45-0,9 2,2-4,5 0,3-0,6 0,2-0,4 0,85-1,7 0,65-1,3 0,2-0,4
Питающее напряжение* Переменный ток 50 Гц: 400 В, 220 В, 24 В, 110 В; Постоянный ток: 24 В
Управляющий сигнал * трехпозиционный, 4-20 мА, 2-10 В
Класс защиты * IP65 IP67 IP65
Рабочая температура -20..+60 °C
Масса, (кг) 8 8 8 10 10 10 12 22,5

* возможны другие значения по запросу

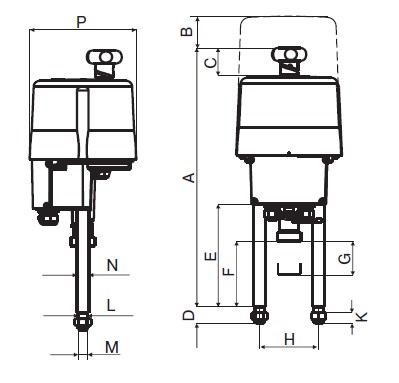

ГАБАРИТНЫЕ РАЗМЕРЫ  ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА PS-AUTOMATION PSL-AMS ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ (мм)

Тип PSL202/AMS11 PSL204/AMS11 PSL204/AMS12 PSL208/AMS11 PSL210/AMS11 PSL210/AMS12 PSL214/AMS12 PSL325/AMS13 СХЕМА
A 495 495 495 490 490 490 557 760
B 100 100 100 100 100 100 120 230
C 50 50 50 50 50 50 52 47
D 30 30 30 30 30 30 30 45
E 181 181 181 212 212 212 243 30
F 116 116 116 111 111 111 130 174
G 50 50 50 50 50 50 65 100
H 100 100 100 100 100 100 100 155
K 20 20 20 20 20 20 20 30
L Ш 16 Ш 16 Ш 16 Ш 16 Ш 16 Ш 16 Ш 16 Ш 20
M M16 M16 M16 M16 M16 M16 M16 M20
N Ш 20 Ш 20 Ш 20 Ш 20 Ш 20 Ш 20 Ш 20 Ш 32
P Ш 177 Ш 177 Ш 177 Ш 177 Ш 177 Ш 177 Ш 180 Ш 226



Выбор  линейного электропривода PS-Automation PSL -AMS для несбалансированных двухходовых регулирующих клапанов в зависимости от перепада давления на клапане, (МПа) на примере клапанов ГРАНРЕГ КМ125/КМ127

Ду, (мм) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
PSL202/AMS 4,0 4,0 3,3 2,0 1,3 0,8 - - - - - - - -
PSL204/AMS - - 4,0 4,0 2,9 1,8 - - - - - - - -
PSL208/AMS - - - - 4,0 3,5 2,0 1,4 0,9 - - - - -
PSL210/AMS - - - - - - 2,6 1,7 1,1 - - - - -
PSL214/AMS - - - - - - 3,6 2,4 1,5 - - - - -
PSL325/AMS - - - - - -       1,7 1,2 0,7 0,4 0,3



Выбор  линейного электропривода PS-Automation PSL-AMS  для несбалансированных трехходовых регулирующих клапанов в зависимости от перепада давления на клапане, (МПа) на примере клапанов ГРАНРЕГ КМ307

Ду, (мм) 15 20 25 32 40 50 65 80 100 125 150
PSL202/AMS 25 25 25 17 10 6 - - - - -
PSL204/AMS - - - 25 25 19 11 7 3 2 1
PSL208/AMS - - - - - 25 23 14 8 5 3
PSL210/AMS - - - - - - 24 19 11 7 4
PSL214/AMS - - - - - - 25 24 14 9 5
PSL325/AMS - - - - - - - 25 20 11 6



ЭЛЕКТРИЧЕСКАЯ СХЕМА ПОДКЛЮЧЕНИЯ ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА PS-AUTOMATION PSL-AMS ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23   RJ 45
ТТЛ		 Вклю-
чатель
↑ ↑ ↑ ↓ ↓ ↓ ↑ ↓ ↑ ↓ ↑ ↑ ↑ ↑ ↑ ↓ ↑ ↑ ↑ ↑ ↓ ↑ ↓ ↑ ↓ ↑ ↓ ↑ ↑
+ 0(2) - 10 В + 0(4) - 20 мА Зажим
зазем-
ления		 + 0(2) - 10 В + 0(4) - 20 мА Зажим
зазем-
ления		 Макс. Нагрузка
100 мА при
24 В DC		 L ОТКР. Н Нулевой L ЗАКР. L (24В AC/DC) H (24В AC/DC) 24 DC / 100 мА + 0(4) - 10 В + 0(4) - 20 мА Зажим
зазем-
ления		 О
П
Ц
И
Я		 О
П
Ц
И
Я		 О
П
Ц
И
Я		 О
П
Ц
И
Я		 L (см. на фирм.
табличке)		 N (см. на фирм.
табличке)		 За
зем
ле
ние		 О
П
Ц
И
Я
24 В AC/DC
230 В AC
Вход заданной величины Активный датчик положения Датчик
помех с
нулевым потенциалом		 Бинарное управление Сигнал при выпадении сети Снабжение Действ. Величина   Закр. Откр. Электро
питание		 Интер-
фейс
пол.
шин		 Связь
с компь-
ютером		 Ввод
в эксплуатацию
Гальванически изолированы 1 кВ Датчик параметров Путевые
выключатели
с нулевым
потенциалом
