Клапан безопасности (возрата в заданное положение) CAMOZZI серия CC250, Ду8-10мм, -60....+120°C, PN10

Технические характеристики

Условный диаметр	8...10мм
Условное давление	10 бар
Рабочая температура	-60....+120°С
Гистерезис, макс	менее 0,1 бар
Тип присоединения	внутренняя резьба

Применение

Клапан безопасности CAMOZZI CC250 - предназначен для возврата пневмопривода в изначально заданное положение. При падении управляющего давления ниже заданного значения пневматический клапан безопасности перемещает регулирующую арматуру в безопасное положение (открытое или закрытое).Положение определяется подключением полостей пневматического привода к соответствующим портам клапана безопасности. Клапан требует наличие независимого от основной линии ресивера для своей работы.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Клапан безопасности (клапан возврата в заданное положение) CAMOZZI серия CC250, Ду8-10мм, -60....+120°C, PN10

ОПИСАНИЕ КЛАПАНА БЕЗОПАСНОСТИ (РЕЛЕ МГНОВЕННОГО ВКЛЮЧЕНИЯ) CAMOZZI CC250

CAMOZZI CC200 - это блокировочный клапан, применяется для отключения подачи воздуха в магистраль пневмопривода клапана при падении давления управляющего сигнала ниже настроенного, либо при полном пропадании сжатого воздуха. При этом сам привод блокируется в текущем положении. Клапан блокировки CAMOZZI CC200 производится в коллобрации с TISSIN - модель TS200

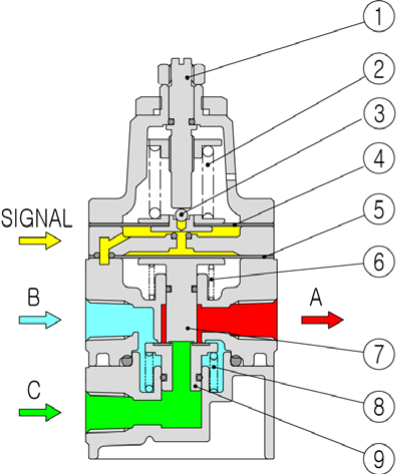

ПРИНЦИП ДЕЙСТВИЯ КЛАПАНА БЕЗОПАСНОСТИ (РЕЛЕ МГНОВЕННОГО ВКЛЮЧЕНИЯ) CAMOZZI CC250

Если сигнальное давление (давление управления) превышает уровень заданного давления, верхняя мембрана (4) перемещается вверх, выпускной клапан (3) закрывается, сигнальное давление толкает нижнюю мембрану (5), нижняя мембрана (5) перемещает толкающий винт (7) и седло (9), в результате чего поток проходит из порта B в порт A.
Если сигнальное давление (давление управления) ниже заданного уровня, верхняя мембрана (4) перемещается вниз, и давление на нижней мембране отводится через выпускной клапан (3).
Таким образом, нижняя мембрана (5) перемещается вверх, позволяя потоку проходить из порта C в порт A. Усилие пружины (2) регулируется регулировочным винтом (1).

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КЛАПАНА БЕЗОПАСНОСТИ (РЕЛЕ МГНОВЕННОГО ВКЛЮЧЕНИЯ) CAMOZZI CC250

Модель	СС250	СС260
Максимально давление пневмопитания, бар	10 бар	10 бар
Максимальное давление блокировки	1,4...7,0 бар	1,4...7,0 бар
Гистерезис	ниже 0,1 бар
Пропускная способность (CV)	0,9	1,8
Сигнальный порт	NPT1/4, PT1/4
Порт вход/выход	NPT1/4, PT1/4	NPT3/8, PT3/8
Температура окружающей среды	-20°C...+70°C (стандартный тип) -20°C...+120°C (высокотемпературный тип) -40°C...+70°C (низкотемпературный тип) -60...+70°C (сверхнизкотемпературный тип)
Материал	Алюминиевое литьё
Вес	0,45 / 1,2 кг	0,63 / 2,1 кг
ОПЦИИ	корпус из нержавеющей стали SS316

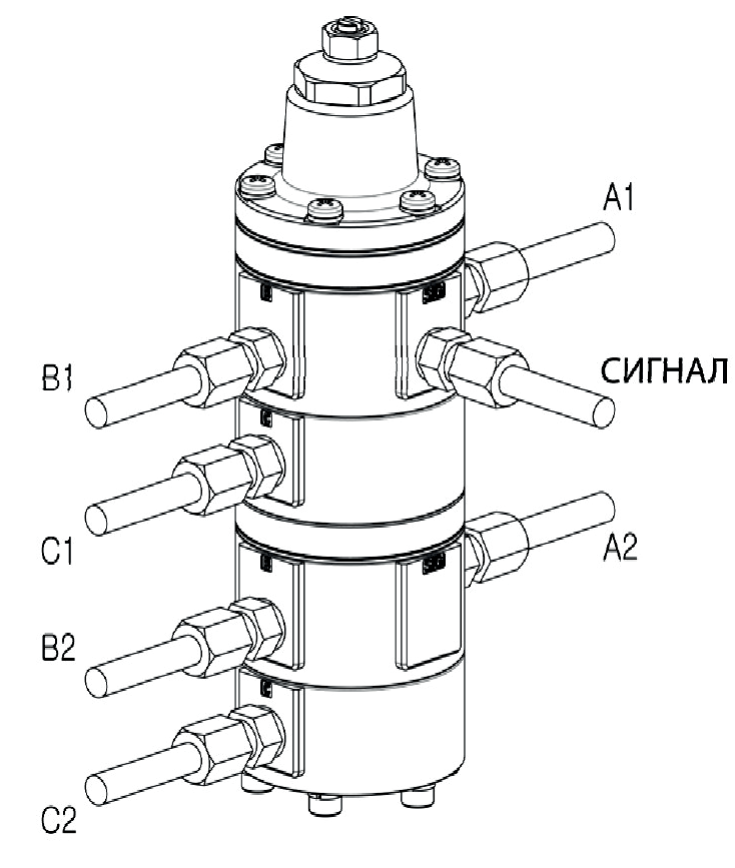

ПОДКЛЮЧЕНИЕ ВОЗДУХА ДЛЯ КЛАПАНА БЕЗОПАСНОСТИ (РЕЛЕ МГНОВЕННОГО ВКЛЮЧЕНИЯ) CAMOZZI CC250

1. Соединить выходной порт позиционера с ВХОДНЫМ портом (B1, B2).
2. Соединить ВЫХОДНОЙ порт (A1, A2) с приводом.
3. Соединить порт C1 или C2 с емкостью со сжатым воздухом.
4. Соединить сигнальный порт с необходимой сигнальной воздушной магистралью.

МАРКИРОВКА КЛАПАНА БЕЗОПАСНОСТИ (РЕЛЕ МГНОВЕННОГО ВКЛЮЧЕНИЯ) CAMOZZI CC250

Модель	СС2	5	0	S	N	S
CC2	СЕРИЯ
5		ПОРТ ВХОДА/ВЫХОДА
		5 = 1/4" 6 = 3/8"
0			МАТЕРИАЛ
			0 = Алюминий 5 = Нержавеющая сталь
S				ТИП ДЕЙСТВИЯ
				S = одностороннее (с возвратной пружиной) D = двусторонне
N					РЕЗЬБА ВХОД/ВЫХОД
N					N = резьба NPT P = резьба PT
S						ТЕМПЕРАТУРА ОКРУЖАЮЩЕЙ СРЕДЫ
S						S = -20°C...+70°C (стандартный тип) H = -20°C...+120°C (высокотемпературный тип) L = -40°C...+70°C (низкотемпературный тип) U = -60...+70°C (сверхнизкотемпературный тип

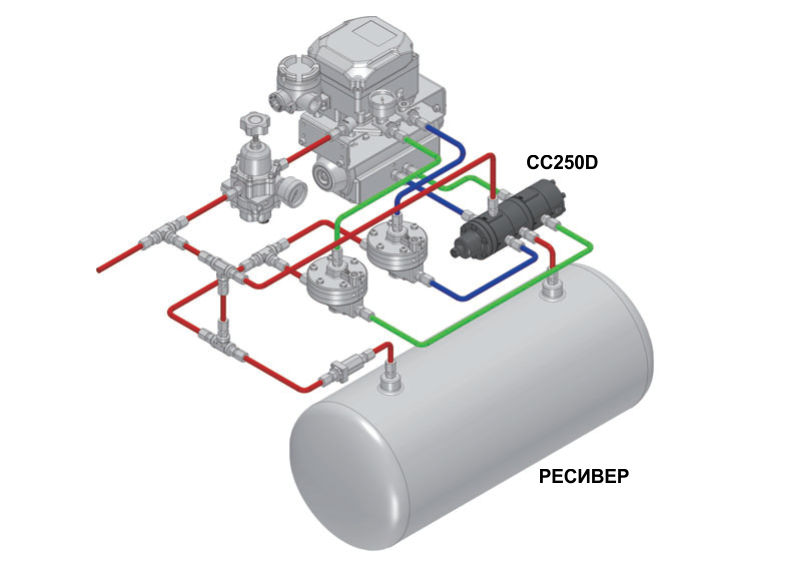

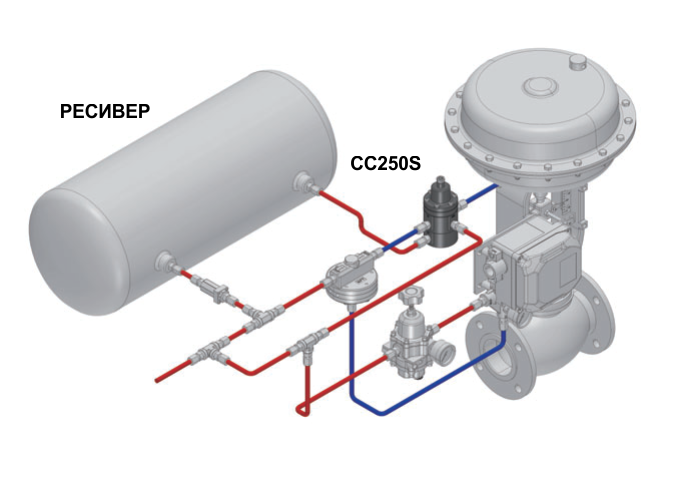

ОСНОВНЫЕ СХЕМЫ ПОДКЛЮЧЕНИЯ КЛАПАНА БЕЗОПАСНОСТИ (РЕЛЕ МГНОВЕННОГО ВКЛЮЧЕНИЯ) CAMOZZI CC250

Привод одностороннего действия	Привод двустороннего действия
