Клапан блокировки управляющего воздуха CAMOZZI серия CC200, Ду8-10мм, -60....+120°C, PN10

Клапан блокировки управляющего воздуха CAMOZZI серия CC200, Ду8-10мм, -60....+120°C, PN10

Технические характеристики
Условный диаметр 8...10мм
Условное давление 10 бар
Рабочая температура -60....+120°С
Давление блокировки, макс 7,0 бар
Тип присоединения внутренняя резьба
Применение

CAMOZZI CC200  - это блокировочный клапан, применяется для отключения подачи воздуха в магистраль пневмопривода клапана при падении давления управляющего сигнала ниже настроенного, либо при полном пропадании сжатого воздуха. При этом сам привод блокируется в текущем положении. Клапан блокировки CAMOZZI CC200 производится в коллобрации с TISSIN - модель TS200

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Клапан блокировки управляющего воздуха CAMOZZI серия CC200, Ду8-10мм, -60....+120°C, PN10



ОПИСАНИЕ КЛАПАНА БЛОКИРОВКИ УПРАВЛЯЮЩЕГО ВОЗДУХА CAMOZZI CC200

CAMOZZI CC200  - это блокировочный клапан, применяется для отключения подачи воздуха в магистраль пневмопривода клапана при падении давления управляющего сигнала ниже настроенного, либо при полном пропадании сжатого воздуха. При этом сам привод блокируется в текущем положении. Клапан блокировки CAMOZZI CC200 производится в коллобрации с TISSIN - модель TS200

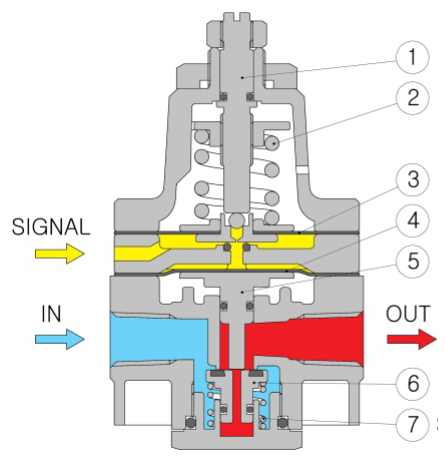

ПРИНЦИП ДЕЙСТВИЯ КЛАПАНА БЛОКИРОВКИ УПРАВЛЯЮЩЕГО ВОЗДУХА CAMOZZI CC200



Когда давление сигнала превышает заданный уровень давления, верхняя мембрана (3) перемещается вверх, выпускной клапан закрыт, давление сигнала толкает нижнюю мембрану (4), нижняя мембрана (4) толкает толкатель вала (5), толкатель вала (5) толкает седло (6), и поток может идти от ВХОДА к ВЫХОДУ.

Когда давление сигнала меньше заданного уровня давления, верхняя мембрана (3) опускается вниз, давление диафрагмы нижнего давления сбрасывается из выпускного клапана. Таким образом, клапан закрывается усилием пружины и воздушный контур перекрывается. Усилие пружины (2) можно регулировать с помощью регулировки вала (1)

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КЛАПАНА БЛОКИРОВКИ УПРАВЛЯЮЩЕГО ВОЗДУХА CAMOZZI CC200

Модель СС200S/СС210S СС200D/CC210D
Тип пневмопривода с возвратной пружиной двусторонний
Максимально давление пневмопитания, бар 10 бар 10 бар
Максимальное давление блокировки  1,4...7,0 бар  1,4...7,0 бар
Перепад давления ниже 0,1 бар
Линейность 1%
Пропускная способность (CV) 0,9/1,8 0,9/1,8
Сигнальный порт NPT1/4, PT1/4  / NPT3/8, PT3/8
Порт вход/выход NPT1/4, PT1/4  / NPT3/8, PT3/8
Температура окружающей среды -20°C...+70°C (стандартный тип)
-20°C...+120°C (высокотемпературный тип)
-40°C...+70°C (низкотемпературный тип)
-60...+70°C (сверхнизкотемпературный тип)
Материал Алюминиевое литьё
Вес 0,45 / 1,2 кг 0,63 / 2,1 кг
ОПЦИИ корпус из нержавеющей стали SS316

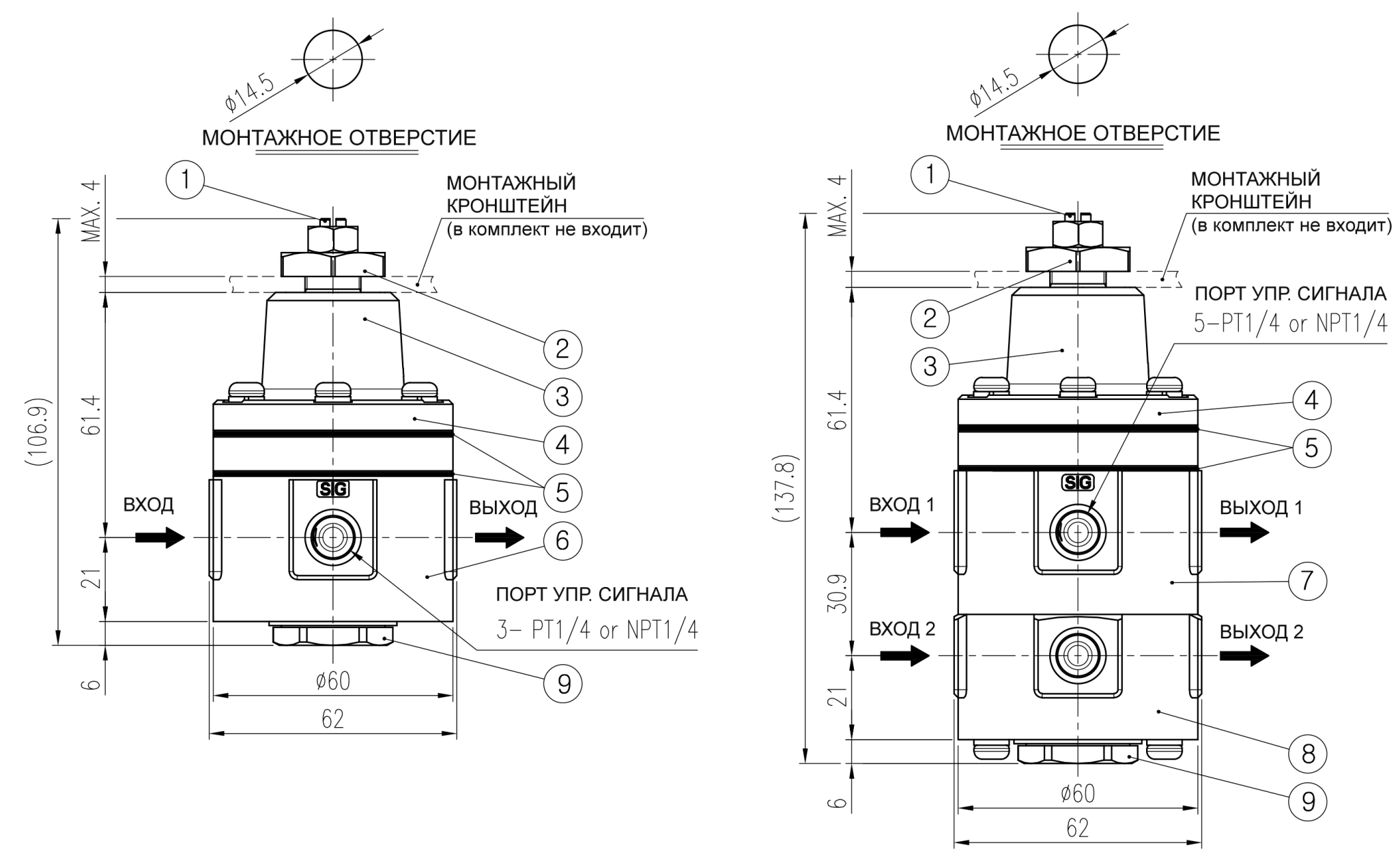

МАТЕРИАЛЫ И ГАБАРИТНЫЕ РАЗМЕРЫ КЛАПАНА БЛОКИРОВКИ УПРАВЛЯЮЩЕГО ВОЗДУХА CAMOZZI CC200

№ Позиция Материал Схема
1 Крышка  Литьевой алюминий
2 кольцевое уплотнение  Литьевой алюминий
3 корпус  Литьевой алюминий
4 Монтажная гайка Нержавеющая сталь
5 Настроечный винт Нержавеющая сталь
6 Настроечная пружина  пружинная сталь
7 сборочная диафрагма  нерж.сталь/NBR
8 кольцевое уплотнение   NBR
9 Нижняя диафрагма NBR
10 кольцевое уплотнение  NBR
11 Нажимной вал  C3604BD
12 Седло Нержавеющая сталь
13 кольцевое уплотнение  NBR
14 Пружина седла Нержавеющая сталь
15 кольцевое уплотнение  NBR
16  кольцевое уплотнение  NBR



МАРКИРОВКА КЛАПАНА БЛОКИРОВКИ УПРАВЛЯЮЩЕГО ВОЗДУХА CAMOZZI CC200

Модель  СС200 S N S
CC200 СЕРИЯ
CC200 = присоединение резьба NPT/PT 1/4"
CC210 = присоединение резьба NPT/PT 3/8"
S

ТИП ДЕЙСТВИЯ




S = одностороннее (с возвратной пружиной)
D = двусторонне

N     РЕЗЬБА ВХОД/ВЫХОД


N = резьба NPT
P = резьба PT


S       Температура окружающей среды


S = -20°C...+70°C (стандартный тип)
H = -20°C...+120°C (высокотемпературный тип)
L = -40°C...+70°C (низкотемпературный тип)
U = -60...+70°C (сверхнизкотемпературный тип

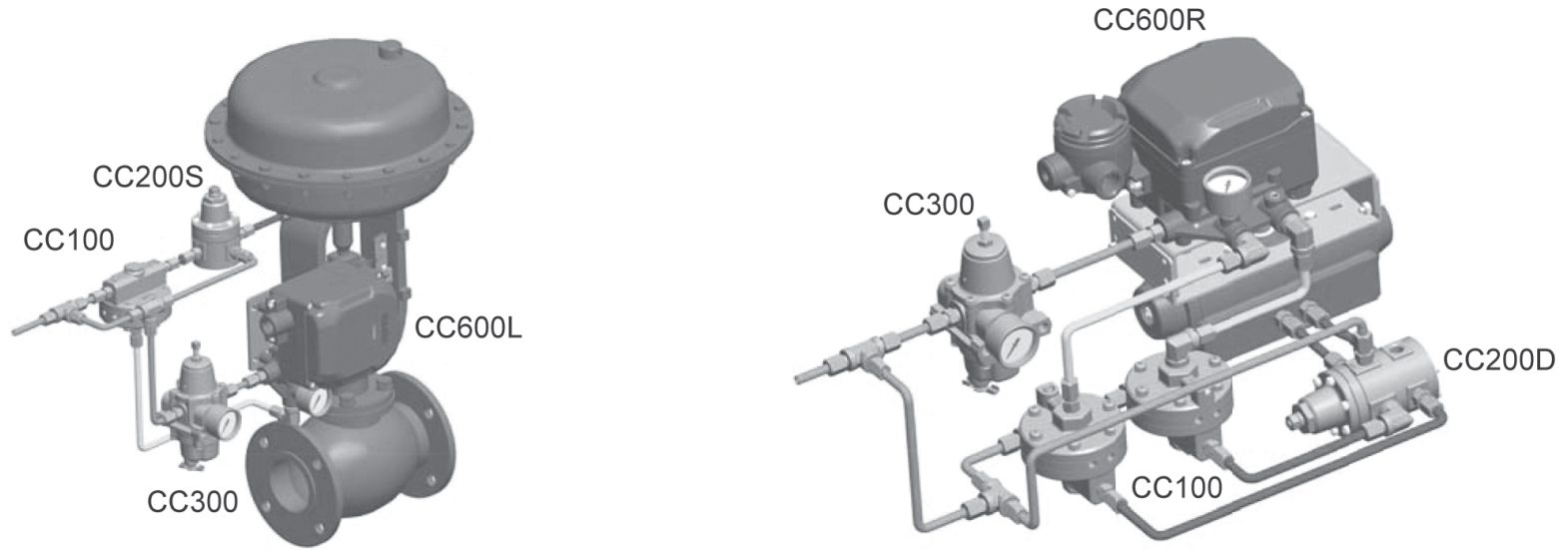

ОСНОВНЫЕ СХЕМЫ ПОДКЛЮЧЕНИЯ КЛАПАНА БЛОКИРОВКИ УПРАВЛЯЮЩЕГО ВОЗДУХА CAMOZZI CC200

Привод одностороннего действия  Привод двустороннего действия
