Клапан поплавковый ГРАНРЕГ КАТ90, для установки в емкость, высокопрочный чугун/пластик, DN50...150, PN10, фланцевый

Технические характеристики

Условный диаметр	50..150 мм
Условное давление	10 бар
Максимальный перепад	5 бар
Рабочая температура	0...+80°С
Тип присоединения	Фланцевое
Вариант установки	в емкость

Применение

Клапан поплавковый ГРАНРЕГ КАТ90 является поплавковым клапаном для внутренней установки в емкость по фланцу. Выполнен из высокпрочного чугуна, при этом поплавок выполнен из ПВХ. Предназначен для регулирования уровня жидкости в открытых емкостях с давлением рабочей среды до 5 бар. Фиксированный поплавок.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
DE04S676943	ГРАНРЕГ КАТ90-01-02-01-050-10-Ф/Ф Поплавковый клапан DN50 PN10 ф/ф Tmax=+80°C Рраб=0,3..5,5 бар GGG50	50	85510.68 ₽	уточняйте
DE04S676944	ГРАНРЕГ КАТ90-01-02-01-065-10-Ф/Ф Поплавковый клапан DN65 PN10 ф/ф Tmax=+80°C Рраб=0,3..5,5 бар GGG50	65	94776.46 ₽	уточняйте
DE04S676945	ГРАНРЕГ КАТ90-01-02-01-080-10-Ф/Ф Поплавковый клапан DN80 PN10 ф/ф Tmax=+80°C Рраб=0,3..5,5 бар GGG50	80	119224.10 ₽	уточняйте
DE04S676946	ГРАНРЕГ КАТ90-01-02-01-100-10-Ф/Ф Поплавковый клапан DN100 PN10 ф/ф Tmax=+80°C Рраб=0,3..5,5 бар GGG50	100	145792.37 ₽	уточняйте
DE04S676947	ГРАНРЕГ КАТ90-01-02-01-150-10-Ф/Ф Поплавковый клапан DN150 PN10 ф/ф Tmax=+80°C Рраб=0,3..5,5 бар GGG50	150	237889.27 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Клапан поплавковый ГРАНРЕГ КАТ90, для установки в емкость, высокопрочный чугун/пластик, DN50...150, PN10, фланцевый

ОПИСАНИЕ ПОПЛАВКОВОГО КЛАПАНА ГРАНРЕГ КАТ90

ПРИМЕНЕНИЕ И ПРИНЦИП ДЕЙСТВИЯ ПОПЛАВКОВОГО КЛАПАНА ГРАНРЕГ КАТ90

Клапан поплавковый ГРАНРЕГ КАТ90 предназначен для регулирования уровня жидкости в открытых емкостях с давлением рабочей среды, поступающей через емкость в клапан до 5 бар. Поплавковый клапан устанавливается на борт емкости или входящий в емкость трубопровод по фланцу. Поплавок жестко зафиксирован на штанге клапана. При повышении уровня воды в емкости поплавок поднимается вверх и тем самым закрывается отверстие внутри клапана, перекрывая проток воды в емкость.

ПОДБОР ПОПЛАВКОВОГО КЛАПАНА ГРАНРЕГ КАТ90

Для подбора поплавкового клапана необходимо знать давление подаваемой воды (МПа) и расход (л/ч).
Подбор поплавкового клапана осуществляется в два этапа:
1. По давлению и расходу воды определяем требуемый Kvs для клапана.
2. Исходя из полученных данных и учитывая скорость потока среды (не более 3м/с) - подбираем наиболее близкий и больший по значению Kvs клапан.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОПЛАВКОВОГО КЛАПАНА ГРАНРЕГ КАТ90

Диаметр клапана	50....150 мм
Номинальное давление	10 бар
Максимальное входное давление	5,0 бар
Рабочая температура среды	0°C до + 80°C
Пропускная способность, Kvs	до 78,2 м3/ч
Тип установки поплавкового клапана	установка внутри емкости
Присоединения	Фланцевое согласно PN10
ОПЦИИ	--

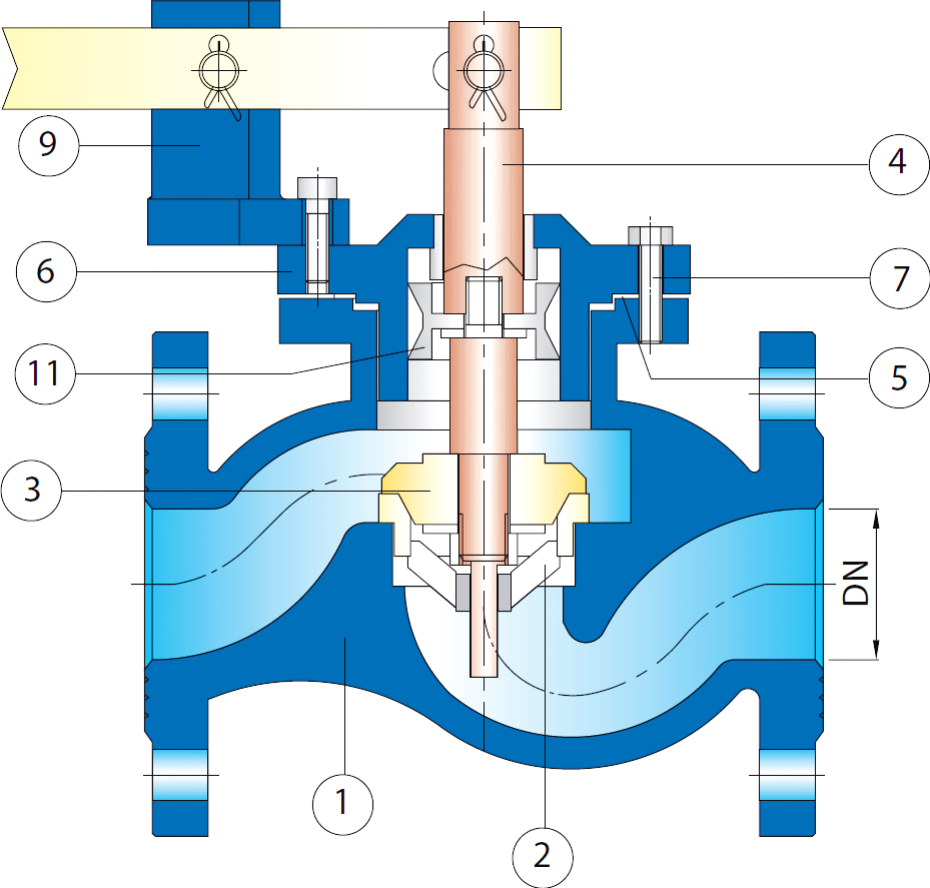

СПЕЦИФИКАЦИЯ ПОПЛАВКОВОГО КЛАПАНА ГРАНРЕГ КАТ90

1. Корпус	Высокопрочный чугун GGG50
2. Седло	Латунь
3. Плунжер	Высокопрочный чугун GGG50
4. Шток	Нерж. сталь
5. Прокладка	Натуральный каучук
6. Крышка	Высокопрочный чугун GGG50
7. Болты	Сталь
8. Рычаг	Углеродистая сталь
9. Шарнирная стойка	Высокопрочный чугун GGG50
10. Поплавок	Поливинилхлорид (ПВХ)
11. Уплотнение штока	Сталь + NBR

ГАБАРИТНЫЕ РАЗМЕРЫ ПОПЛАВКОВОГО КЛАПАНА ГРАНРЕГ КАТ90, мм

DN	D	A	B	L	H	J	G	Масса, (кг)	Kvs, (м3/ч)
50	165	1295	1562	230	172	463	200	21,5	40
65	185	1460	1753	290	305	545	200	26,7	40
80	200	1460	1753	310	305	545	215	34,2	85
100	220	1537	1892	350	330	545	245	41,2	115
150	285	1670	2100	474	885	570	275	78,2	400

ПРИМЕР ЗАКАЗА ПОПЛАВКОВОГО КЛАПАНА ГРАНРЕГ КАТ90

Поплавковый клапан «Гранрег» КАТ90-01-02-01-050-10-Ф/Ф (поплавковый клапан, стандартное исполнение, материал корпуса — высокопрочный чугун, тип корпуса — прямой,
условный диаметр DN50, номинальное давление PN10, тип присоединения — фланец).
