Клапан поплавковый Valvulas 100, для установки в емкость, нержавеющая сталь DN10...32, PN16, наружная резьба

Клапан поплавковый Valvulas 100, для установки в емкость, нержавеющая сталь DN10...32, PN16, наружная резьба

Технические характеристики
Условный диаметр 10...32 мм
Условное давление 16 бар
Максимальный перепад 10 бар
Рабочая температура -10...+200°С
Тип присоединения резьбовое
Вариант установки в емкость
Применение

Клапан поплавковый Valvulas 100 является бюджетным поплавковым клапаном для внутренней установки в емкость по наружной резьбе. Выполнен полностью из нержавеющей стали. Предназначен для регулирования уровня жидкости в открытых емкостях с давлением рабочей среды до 10 бар. Фиксированный поплавок. Уплотнение по затвору из силикона.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Клапан поплавковый Valvulas 100, для установки в емкость, нержавеющая сталь DN10...32, PN16, наружная резьба





ОПИСАНИЕ ПОПЛАВКОВОГО КЛАПАНА VALVULAS 100

Клапан поплавковый Valvulas 100 является бюджетным поплавковым клапаном для внутренней установки в емкость по наружной резьбе. Выполнен полностью из нержавеющей стали. Предназначен для регулирования уровня жидкости в открытых емкостях с давлением рабочей среды до 10 бар. Фиксированный поплавок. Уплотнение по затвору из силикона.



ПРИМЕНЕНИЕ  И ПРИНЦИП ДЕЙСТВИЯ ПОПЛАВКОВОГО КЛАПАНА VALVULAS 100

Клапан поплавковый VALVULAS 100  из нержавеющей стали предназначен для регулирования уровня жидкости в открытых емкостях с давлением рабочей среды до 13 бар. устанавливается на борт емкости. Поплавок жестко зафиксирован на штанге клапана. При повышении уровня воды в емкости поплавок поднимается вверх и тем самым закрывается  отверстие внутри клапана, перекрывая проток воды в емкость. В зависимости от размера поплавка меняется максимальный перепад давления, который может перекрыть данный клапан.



ПОДБОР ПОПЛАВКОВОГО КЛАПАНА VALVULAS 100

Для подбора поплавкового клапана необходимо знать давление подаваемой воды (МПа) и расход (л/ч).
Подбор поплавкового клапана осуществляется в два этапа:
1. По давлению и расходу воды определяем диаметр клапана.
2. По давлению подаваемой воды и диаметру клапана выбираем поплавок.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОПЛАВКОВОГО КЛАПАНА VALVULAS 100

Диаметр клапана 1/2"-1 1/4" (15....32мм)
Номинальное давление 10 бар
Максимальное входное давление  10,0 бар
Рабочая температура среды – 20°C до + 180°C
Пропускная способность до 23,0 м3/ч
Тип установки поплавкового клапана установка внутри емкости
Присоединения Наружная резьба
ОПЦИИ --



РАСХОД ВОДЫ ЧЕРЕЗ ПОПЛАВКОВОГО КЛАПАНА VALVULAS 100 ПРИ 20 °С, (л/ч)

Ду (мм) Расход воды (л/ч)
Давление (бар)
1 2 3 4 6 8 10
3/8" 1132 1669 1904 2169 2656 2825 3082
1/2" 2829 3998 4895 5657 6790 7978 8938
3/4" 4838 6842 8370 9677 11805 13993 15289
1" 6934 9919 12147 14068 17167 19654 21945
1 1/4" 7280 10414 12754 14771 18025 20636 23051

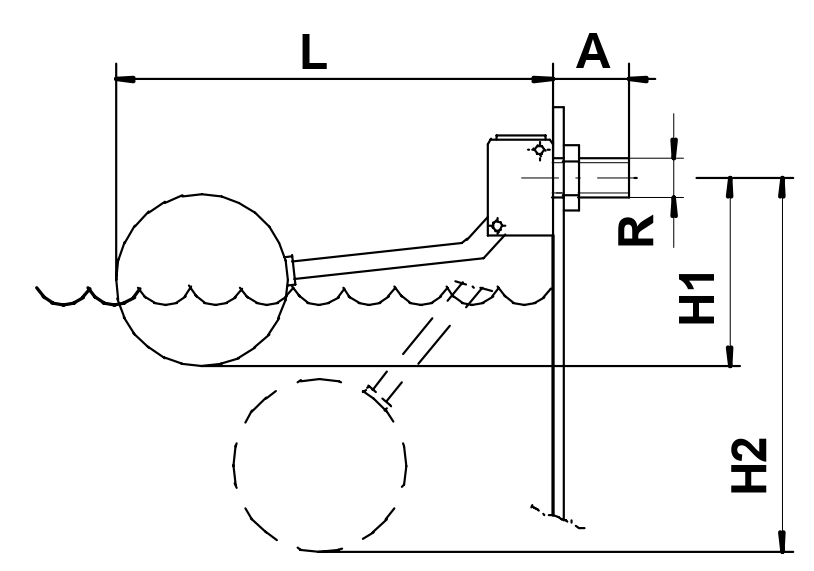

ГАБАРИТНЫЕ РАЗМЕРЫ И ПЕРЕПАД ДАВЛЕНИЯ СРЕДЫ ПОПЛАВКОВОГО КЛАПАНА VALVULAS 100

Н1 – соответствует клапану в закрытом положении. Реальное значение зависит от давления при закрытом клапане и плотности среды.
Н2 – соответствует положению клапана в открытом положении, когда поплавок находится в самом нижнем положении.

Габаритные размеры Масса без поплавка, кг

Диаметр сферическогопоплавка

при давлении Р=10 бар, мм

 Схема
Дюйм мм
R A L H1 H2
3/8" G 32 300 70 260 0,107 90
1/2" G 35 405 124 370 0,175 110
3/4" G 42 485 148 420 0,3 160
1" G 45 562 150 496 0,366 160
1 1/4" G 52 580 170 496 0,464 160


Особенности:

Клапаны запатентованы и гарантируют герметичность при минимальном усилии от поплавка.
Присоединение – резьба цилиндрическая по DIN-ISO 228/1985. Материал из нержавеющей стали AISI 316/DIN 1.4401 & CF8M, DIN 1.4408. Поворотный клапан с затвором из силикона, возможно исполнение из VITON,EPDM, каучук, PTFE и др. по запросу.
ПРИМИЧАНИЕ: при турбулентных потоках, возникающих в системе рекомендуется использовать усиленные рычаги. Номинальное давление PN-16. Максимальное рабочее давление 10 бар.
