Клапан поплавковый Valvulas 200B, для установки в емкость, нержавеющая сталь DN15...100, PN16, фланцевый

Технические характеристики

Условный диаметр	15...100 мм
Условное давление	16 бар
Максимальный перепад	10 бар
Рабочая температура	-10...+200°С
Тип присоединения	фланцевое
Вариант установки	в емкость

Применение

Клапан поплавковый Valvulas 200B является поплавковым клапаном для внутренней установки в емкость по фланцу. Выполнен полностью из нержавеющей стали. Предназначен для регулирования уровня жидкости в открытых емкостях с давлением рабочей среды до 10 бар. Фиксированный поплавок. Уплотнение по затвору из силикона.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Клапан поплавковый Valvulas 200B, для установки в емкость, нержавеющая сталь DN15...100, PN16, фланец

ОПИСАНИЕ ПОПЛАВКОВОГО КЛАПАНА VALVULAS 200B

Клапан поплавковый Valvulas 200 является бюджетным поплавковым клапаном для внутренней установки в емкость по наружной резьбе. Выполнен полностью из нержавеющей стали. Предназначен для регулирования уровня жидкости в открытых емкостях с давлением рабочей среды до 10 бар. Фиксированный поплавок. Уплотнение по затвору из силикона.

ПРИМЕНЕНИЕ И ПРИНЦИП ДЕЙСТВИЯ ПОПЛАВКОВОГО КЛАПАНА VALVULAS 200B

Клапан поплавковый VALVULAS 200 из нержавеющей стали предназначен для регулирования уровня жидкости в открытых емкостях с давлением рабочей среды до 13 бар. устанавливается на борт емкости. Поплавок жестко зафиксирован на штанге клапана. При повышении уровня воды в емкости поплавок поднимается вверх и тем самым закрывается отверстие внутри клапана, перекрывая проток воды в емкость. В зависимости от размера поплавка меняется максимальный перепад давления, который может перекрыть данный клапан.

ПОДБОР ПОПЛАВКОВОГО КЛАПАНА VALVULAS 200B

Для подбора поплавкового клапана необходимо знать давление подаваемой воды (МПа) и расход (л/ч).
Подбор поплавкового клапана осуществляется в два этапа:
1. По давлению и расходу воды определяем диаметр клапана.
2. По давлению подаваемой воды и диаметру клапана выбираем поплавок.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОПЛАВКОВОГО КЛАПАНА VALVULAS 200B

Диаметр клапана	15....100мм)
Номинальное давление	10 бар
Максимальное входное давление	10,0 бар
Рабочая температура среды	– 20°C до + 180°C
Пропускная способность	до 291,7 м3/ч
Тип установки поплавкового клапана	установка внутри емкости
Присоединения	фланцевое
ОПЦИИ	--

РАСХОД ВОДЫ ЧЕРЕЗ ПОПЛАВКОВОГО КЛАПАНА VALVULAS 200B ПРИ 20 °С, (л/ч)

DN (мм)	Расход воды (л/ч)
	Давление (бар)
	1	2	3	4	6	8	10
15	2 829	3 998	4 895	5 657	6 790	7 978	8 938
20	4 838	6 842	8 370	9 677	11 805	13 993	15 289
25	6 934	9 919	12 147	14 068	17 167	19 654	21 945
32	10 176	15 438	19 438	23 154	28 908	33 594	38 168
40	15 556	21 948	26 928	31 104	37 635	43 657	51 516
50	23 685	33 836	40 977	47 372	55 791	67 532	75 500
65	24 869	35 556	43 025	49 740	60 680	70 908	79 275
80	55 868	79 013	96 783	111 756	136 873	158 047	173 703
100	92 231	130 441	159 777	184 495	225 959	280 915	291 714

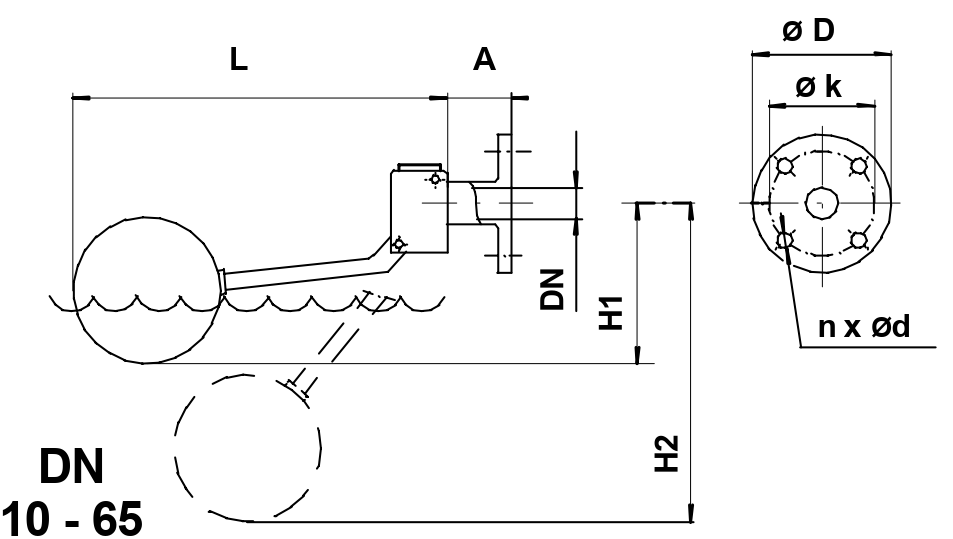

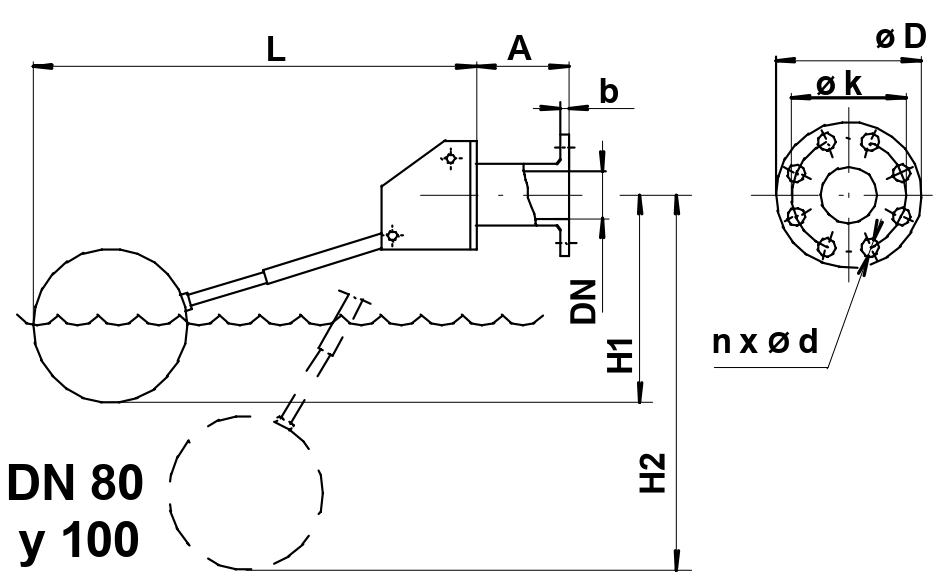

ГАБАРИТНЫЕ РАЗМЕРЫ И ПЕРЕПАД ДАВЛЕНИЯ СРЕДЫ ПОПЛАВКОВОГО КЛАПАНА VALVULAS 200B

Н1 – соответствует клапану в закрытом положении. Реальное значение зависит от давления при закрытом клапане и плотности среды.
Н2 – соответствует положению клапана в открытом положении, когда поплавок находится в самом нижнем положении.

DN	ГАБАРИТНЫЕ РАЗМЕРЫ									Масса без поплавка	0т поплавка для прекрытия 10 бар	Схема
mm	A	L	H1	H2	D	k	d	n	b	кг	мм
15	38	410	127 180	375	95	65	14	4	14	0,988	110
20	45	490	155 197	436	105	75	14	4	16	1,422	160
25	48	585	174 220	521	115	85	14	4	16	1,678	160
32	55	585	164 222	520	140	100	18	4	16	2,368	160
40	63	710	253 318	651	150	110	18	4	16	4,679	200
50	73	798	255 324	736	165	125	18	4	18	5,453	200
65	85	805	277 390	737	185	145	18	4	18	6,75	200
80	170	1447	310 493	1248	200	160	18	8	20	19,8	300
100	170	1550	265 320	1337	220	180	18	8	20	20,62	400^*

^*При давлении ниже 4 бар, клапан DN100 может использоваться со сферическим поплавком 300мм.
