Редукционный клапан NORDSTEAM NST-BDV, на пар, воду и газы, DN15...100, PN16-40, фланцевый

Технические характеристики

Условный диаметр	15...100 мм
Условное давление	16...40 бар
Давление настройки	0,05...16,0 бар
Температура среды	до 350 °С
Величина Kvs	4,0...125,0 м3/ч
Тип присоединения	Фланцевый

Применение

Редукционные клапаны NORDSTEAM NST-BDV это регуляторы давления «после себя» прямого действия. Клапан предназначен для редуцирования насыщенного и перегретого пара с температурой t° до +350 °С. Конденсатная емкость входит в комплектацию клапана.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемые покупатели!

Стоимость данного оборудования предоставляется по запросу. Для получения информации о стоимости и сроках поставки заполните, пожалуйста, форму запроса ниже.

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Редукционный клапан NORDSTEAM NST-BDV, на пар, воду и газы, DN15...100, PN16-40, фланцевый

ОПИСАНИЕ РЕДУКЦИОННОГО КЛАПАНА NORDSTEAM NST-BDV

УСТАНОВКА РЕДУКЦИОННОГО КЛАПАНА NORDSTEAM NST-BDV

Редукционнный клапан устанавливается на горизонтальном участке трубопровода. Рекомендуемый прямой участок трубопровода до клапана - 5хDN клапана, рекомендуемый прямой участок после клапана - 10-15хDN клапана. При установке на воду возможно расположение пружинного блока вверх. При установке на воздух и на пар - пружинный блок направлен вниз. Другие пространственные расположения клапана запрещены. Импульсная трубка должна подключаться на расстоянии не менее 10хDN клапана для повышения точности измерений. Импульсная трубка подключается в верхнуюю часть трубопровода при установке на воздух или на пар и в нижнюю или боковую часть трубопровода при установке на воду. При установке редукционного клапана на воздух (рекомендованно) и на пар (обязательно) необходима конденсатная емкость, которая должна смонтирована ниже уровня трубопровода.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕДУКЦИОННОГО КЛАПАНА NORDSTEAM NST-BDV

Условный диаметр	DN15....100
Условное давление	PN 16...40 бар
Максимальная рабочая температура	Пар: до +350°С, Вода: до +150°С, Воздух: до +80°С
Входное давление	До 25 бар
Выходное давление (давление настройки)	0,05...16,0 бар
Макс. редукционное соотношение	10:1
Допустимая протечка по сделу	до 0,5% от Kvs клапана
Тип присоединения	Фланцевое

СПЕЦИФИКАЦИЯ РЕДУКЦИОННОГО КЛАПАНА NORDSTEAM NST-BDV

Позиция	Материал
Корпус клaпaнa	Серый чугун JL1040 Углеродистая сталь 1.0619 Нержавеющая сталь 1.4404
Плунжер и седло	Нержaвеющaя стaль 1.4305
Уплотнения	EPDM
Корпус приводa	Углеродистaя стaль
Шток	Нержaвеющaя стaль 4.4305
Мембрaнa	EPDM+полиэстровaя ткaнь
Нaстроечный винт	Углеродистaя стaль Ст.20
Пружины	Пружиннaя стaль

КОЭФФИЦИЕНТ ПРОПУСКНОЙ СПОСОБНОСТИ KVS РЕДУКЦИОННОГО КЛАПАНА NORDSTEAM NST-BDV (м3/ч)

НОМИНАЛЬНЫЙ ДИАМЕТР	DN	15	20	25	32	40	50	65	80	100
РАСХОД	kvs	4	6,3	8	16	20	32	50	80	125

ДИАПАЗОНЫ РАБОЧИХ ТЕМПЕРАТУР РЕДУКЦИОННОГО КЛАПАНА NORDSTEAM NST-BDV

Пар*	Вода	Воздух*
до 350 °С	до 80 °С	до 150 °С

* - требуется конденсатная емкость

ДИАПАЗОНЫ НАСТРОЙКИ ДАВЛЕНИЯ НА ВЫХОДЕ ДЛЯ РЕДУКЦИОННОГО КЛАПАНА NORDSTEAM NST-BDV**

Диапазон настройки выходного давления, бар
0,05...0,25	0,1...0,6	0,2... 1,2	0,8... 2,5	2,0...5,0	4,5...10,0	8,0...16,0

** Максимальное соотношение входного давления к выходному 10:1.

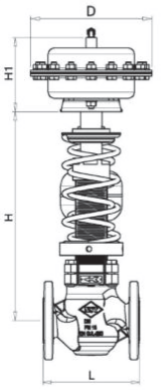

ГАБАРИТНЫЕ РАЗМЕРЫ РЕДУКЦИОННОГО КЛАПАНА NORDSTEAM NST-BDV

НОМИНАЛЬНЫЙ ДИАМЕТР	DN	15	20	25	32	40	50	65	80	100	Схема
ДОПУСТИМОЕ ДИФФЕРЕНЦИАЛЬНОЕ ДАВЛЕНИЕ	Max. бар	25 бар						20 бар		16 бар
Характеристика регулирования		Линейные
L мм	РАЗМЕРЫ	130	150	160	180	200	230	290	310	350
H мм		323			374			459		485
H1 мм		40 - 80 - 160 - 320cm2 - 122 мм / 640cm2 - 153 мм
D мм		40-80cm2 - Ш 170 / 160cm2 - Ш 225 / 320cm2 - Ш 285 / 640cm2 - Ш 380
ВЕС (кг)		13,7	14,3	14,8	17,8	18,5	19,5	30,2	32	58
