Редукционный клапан ADCA RP45, на пар, воду и газы, чугунный, углеродистая или нержавеющая сталь, DN15...150, PN16...40, фланцевый
Технические характеристики
| Условный диаметр |
15...150 мм |
| Условное давление |
16...40 бар |
| Давление настройки |
0,1...18,0 бар |
| Температура среды |
до 80/250 °С |
| Величина Kvs |
4,8...204,0 м3/ч |
| Тип присоединения |
Фланцевый |
Применение
Valsteam АDСА RP45 односедельный редукционный клапан прямого действия с сильфонным уплотнением. Применим для редуцирования давления воды, водяного пара, сжатого воздуха и других инертных жидкостей и газов. Используется в инженерных и технологических системах предприятий для поддержания постоянного давления на выходе вне зависимости от изменений расхода и давления на входе. При установке на пар требуется конденсатная емкость
Цены и заказ оборудования
Описание
Документация
Клапан редукционный ADCA RP45, чугунный, стальной или нержавеющая сталь, DN 15-150 мм, PN 16 - 40 бар, Тмакс 250°C(пар), 90°C(жидкости и газы)
ОПИСАНИЕ РЕДУКЦИОННОГО КЛАПАНА ADCA RP45
Valsteam АDСА RP45 односедельный редукционный клапан прямого действия с сильфонным уплотнением. Применим для редуцирования давления воды, водяного пара, сжатого воздуха и других инертных жидкостей и газов. Используется в инженерных и технологических системах предприятий для поддержания постоянного давления на выходе вне зависимости от изменений расхода и давления на входе. В конструкции применен спеиально разработанный долговечный сильфон для исключения протечек по штоку и уменьшения трения при перемещении штока. заменяемый привод (мембрана). При установке на пар требуется конденсатная емкость
ПРИНЦИП ДЕЙСТВИЯ РЕДУКЦИОННОГО КЛАПАНА ADCA RP45
Снижение давления достигается дросселированнием потока в седле клапана. Сигнал выходного давления воздействует через импульсную трубку воздействует на мембрану или поршень, закрывая клапан. Пружина открывает клапан. Заданное значение давления на выходе определяется степенью затяжки пружины.
УСТАНОВКА РЕДУКЦИОННОГО КЛАПАНА ADCA RP45
Редукционнный клапан устанавливается на горизонтальном участке трубопровода. Рекомендуемый прямой участок трубопровода до клапана - 5хDN клапана, рекомендуемый прямой участок после клапана - 10-15хDN клапана. При установке на воду возможно расположение пружинного блока вверх. При установке на воздух и на пар - пружинный блок направлен вниз. Другие пространственные расположения клапана запрещены. Импульсная трубка должна подключаться на расстоянии не менее 10хDN клапана для повышения точности измерений. Импульсная трубка подключается в верхнуюю часть трубопровода при установке на воздух или на пар и в нижнюю или боковую часть трубопровода при установке на воду. При установке редукционного клапана на воздух (рекомендованно) и на пар (обязательно) необходима конденсатная емкость, которая должна смонтирована ниже уровня трубопровода.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕДУКЦИОННОГО КЛАПАНА ADCA RP45
| Условный диаметр |
DN15....150 |
| Условное давление |
PN 16...40 бар |
| Максимальная рабочая температура |
Пар: до +250°С,
Вода: до +150°С,
Воздух: до +90°С |
| Исполнения |
RP45G, RP45GT или RP45GN – PN16 углеpодистaя стaль
RP45S, RP45ST или RP45SN – PN40 углеpодистaя стaль
RP45I, RP45IT или RP45IN – PN40 неpжaвеющaя стaль
индекс T: мягкое седло тефлон
индекс N: мягкое седло нитpил |
| Входное давление |
До 25 бар |
| Выходное давление (давление настройки) |
0,15...18,0 бар |
| Макс. редукционное соотношение |
25:1 |
| Допустимая протечка по сделу |
0,05% от Kvs клапана |
| Тип присоединения |
RP45G – флaнцевый PN16 по EN 1092–2
RP45S, RP45I – флaнцевый PN40 по EN 1092–1 |
| ОПЦИИ |
Исполнение с мягким седловым уплотнением
Исполнение из нержавеющей стали
|

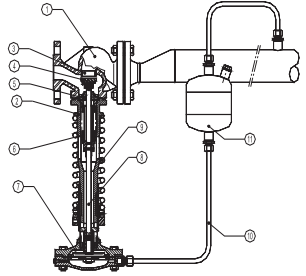

СПЕЦИФИКАЦИЯ РЕДУКЦИОННОГО КЛАПАНА ADCA RP45
| № п/п |
Нaименовaние |
Мaтеpиaл |
Схема |
| 1 |
коpпус RP45G, RP45S |
A216 WCB / 1.0619 |
 |
| 1 |
коpпус RP45I |
CF8M / 1.4408 |
| 2 |
кpышкa RP45G, RP45S |
GJS-400-15 / 0.7040 |
| 2 |
кpышкa RP45I |
GJS-400-15 / 0.7040 никелиpовaннaя |
| 3 |
седло |
Неpж стaль |
| 4 |
* диск |
Неpж стaль |
| 4 |
* уплотнение по седлу |
AISI304/1.4301; NBR (PTFE/GR,etc) |
| 5 |
нaпpaвляющaя |
AISI 304 / 1.4301 |
| 6 |
*сильфон |
AISI 316 Ti / 1.4571 |
| 7 |
*коpпус мембpaны RP45G, RP45S |
GJL-250 / 0.6025 |
| 7 |
*коpпус мембpaны RP45I |
CF8M / 1.4408 |
| 8 |
шток |
AISI 304 / 1.4301 |
| 9 |
пpужинa |
Пpужиннaя стaль |
| 10 |
* импульснaя тpубкa RP45G, RP45S |
медь |
| 10 |
* импульснaя тpубкa RP45I |
AISI 316 / 1.4401 |
| 11 |
* емкость a) RP45S |
S235JRG2 / 1.0038 |
| 11 |
* емкость a) RP45I |
AISI 316 / 1.4401 |
*Постaвляемый pемнaбоp (под зaкaз)
a) не тpебуется пpи устaновке воду или сжaтый воздуx

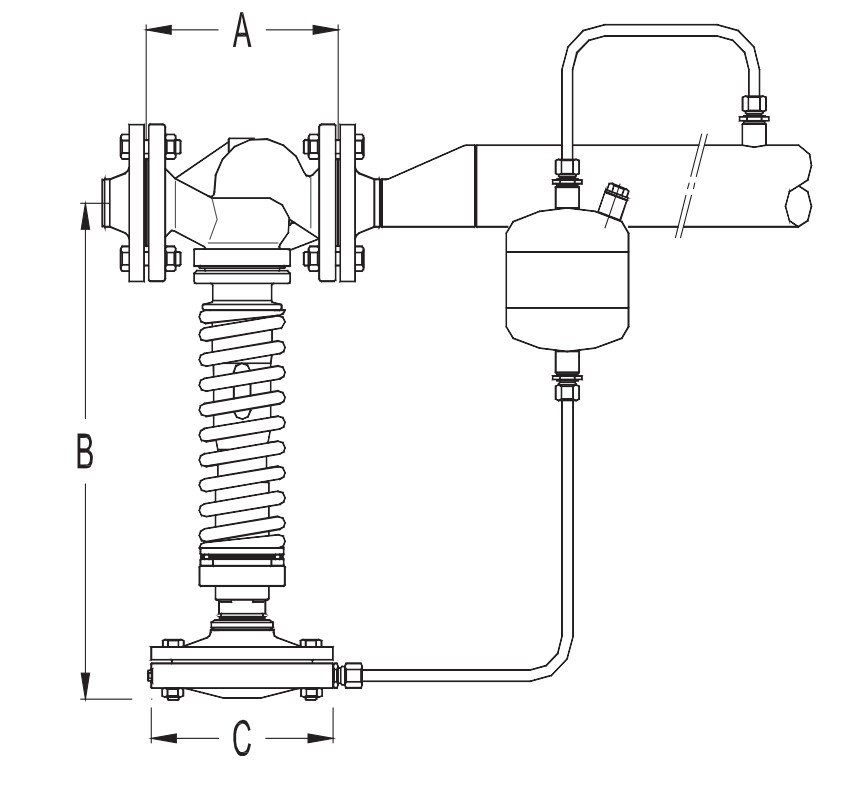

ГАБАРИТНЫЕ РАЗМЕРЫ РЕДУКЦИОННОГО КЛАПАНА ADCA RP45
| Клапан |
Привод |
Схема |
| DN |
A |
B |
Масса, кг |
ТИП |
C |
Масса, кг |
 |
| 15 |
130 |
440 |
12,7 |
A1 |
172 |
4,3 |
| 20 |
150 |
440 |
12,7 |
A1S |
172 |
4,3 |
| 25 |
160 |
440 |
13,7 |
A10S |
172 |
4,3 |
| 32 |
180 |
445 |
15,7 |
A11 |
172 |
4,3 |
| 40 |
200 |
445 |
17,7 |
A12S |
172 |
4,3 |
| 50 |
230 |
540 |
25,7 |
A2 |
220 |
7,3 |
| 65 |
290 |
540 |
29,7 |
A21 |
220 |
7,3 |
| 80 |
310 |
610 |
36,7 |
A3 |
282 |
11,3 |
| 100 |
350 |
650 |
53,7 |
A4 |
340 |
16,3 |
| 125 |
400 |
780 |
101,4 |
B1 |
172 |
4,4 |
| 150 |
480 |
790 |
134,5 |
B2 |
220 |
7,4 |
| |
|
|
|
B21 |
220 |
7,4 |
| |
|
|
|
B3 |
283 |
11,6 |
| |
|
|
|
B4 |
340 |
18,6 |
| |
|
|
|
C11S |
145 |
2,3 |
Пример заказа:
RP45G–62–A2–080 pедукционный клaпaн нa пap RP45G, Ду 80 мм, флaнцевый, диaпaзон нaстpойки 2,0 - 5,0 бap
Внимание! Дaнное обоpудовaние подбиpaется нa основaнии опpосного листa сотpудникaми компaнии Акaдемия Tеплa.
ПАРАМЕТРЫ ВАРИАНТОВ ИСПОЛНЕНИЙ РЕДУКЦИОННОГО КЛАПАНА ADCA RP45
| Параметр/клапан |
RP45G |
RP45S |
RP45I |
RP45GT |
RP45ST |
RP45IT |
RP45GN* |
RP45SN* |
RP45IN * |
| Номинальное давление |
PN16 |
PN40 |
PN40 |
PN16 |
PN40 |
PN40 |
PN16 |
PN40 |
PN40 |
| Макс давление на входе, МПа |
1,3 |
2,5 |
2,5 |
1,3 |
2,5 |
2,5 |
1,3 |
2,5 |
2,5 |
| Макс давление на выходе** DN15-100, МПа |
1,3 |
1,8 |
1,8 |
1,3 |
1,8 |
1,8 |
1,3 |
1,8 |
1,8 |
| Макс давление на выходе** DN125-150, МПа |
1,2 |
1,65 |
1,65 |
1,2 |
1,65 |
1,65 |
1,2 |
1,65 |
1,65 |
| Мин давление на выходе , МПа |
0,015 |
0,015 |
0,015 |
0,015 |
0,015 |
0,015 |
0,015 |
0,015 |
0,015 |
| Макс рабочая температура |
200 °C |
250 °C |
250 °C |
200 °C |
220 °C |
220 °C |
90 °C |
90 °C |
90 °C |
| Макс отношение давления Pвх/Pвых |
25:1 |
25:1 |
25:1 |
25:1 |
25:1 |
25:1 |
10:1 |
10:1 |
10:1 |
| Макс изменение нагрузки |
10:1 |
10:1 |
10:1 |
10:1 |
10:1 |
10:1 |
10:1 |
10:1 |
10:1 |
| Макс давление гидравлического теста, МПа |
2,4 |
2,5 |
2,5 |
2,4 |
2,5 |
2,5 |
2,4 |
2,5 |
2,5 |
| Макс давление гидравлического теста корпуса, МПа |
2,4 |
6,0 |
6,0 |
2,4 |
6,0 |
6,0 |
2,4 |
6,0 |
6,0 |
*. Другие материалы мягкого седла по запросу ** с мембранным приводом. С поршневым или сильфонным приводом – по запросу.
ДИАПАЗОНЫ НАСТРОЙКИ ДАВЛЕНИЙ НА ВЫХОДЕ РЕДУКЦИОННОГО КЛАПАНА ADCA RP45
| Подбор привода и пружины |
| DN |
Пружина |
А4/A4i |
A3/A3i |
A2/A2i |
A21/A21i |
A1/A1i |
A10/A10i |
A11/A11i |
A12/A12i |
B4 |
B3 |
B2 |
B21 |
В1 |
С11 |
| 15 |
Диапазон |
0,15-0,49 |
0,5-0,99 |
1,0-1,6 |
1,7-3,8 |
3,9-5,5 |
5,6-8,2 |
- |
- |
8,3-13,0 |
10,0-18,0 |
|
|
|
|
|
|
| № пружины |
66 |
60 |
60 |
60 |
60 |
60 |
|
|
60 |
60.1 |
|
|
|
|
|
|
| 20 |
Диапазон |
0,15-0,49 |
0,5-0,99 |
1,0-1,6 |
1,7-3,8 |
3,9-5,5 |
5,6-8,2 |
|
|
8,3-13,0 |
10,0-18,0 |
|
|
|
|
|
|
| № пружины |
66 |
60 |
60 |
60 |
60 |
60 |
|
|
60 |
60.1 |
|
|
|
|
|
|
| 25 |
Диапазон |
0,15-0,49 |
0,5-0,99 |
1,0-1,6 |
1,7-3,8 |
3,9-5,5 |
5,6-8,2 |
|
|
8,3-13,0 |
10,0-18,0 |
|
|
|
|
|
|
| № пружины |
66 |
60 |
60 |
60 |
60 |
60 |
|
|
60 |
60.1 |
|
|
|
|
|
|
| 32 |
Диапазон |
0,15-0,49 |
0,5-0,99 |
1,0-1,6 |
1,7-3,8 |
3,9-5,5 |
5,6-8,2 |
|
|
8,3-13,0 |
10,0-18,0 |
|
|
|
|
|
|
| № пружины |
66 |
60 |
60 |
60 |
60 |
60 |
|
|
60 |
60.1 |
|
|
|
|
|
|
| 40 |
Диапазон |
0,15-0,49 |
0,5-0,99 |
1,0-1,6 |
1,7-3,8 |
3,9-5,5 |
5,6-8,2 |
|
|
8,3-13,0 |
10,0-18,0 |
|
|
|
|
|
|
| № пружины |
66 |
60 |
60 |
60 |
60 |
60 |
|
|
60 |
60.1 |
|
|
|
|
|
|
| 50 |
Диапазон |
0,15-0,49 |
0,5-0,99 |
1,0-1,9 |
2,0-4,2 |
4,3-6,9 |
7,0-8,5 |
|
10,0-18,0 |
8,3-13,0 |
|
|
|
|
|
|
|
| № пружины |
67 |
61 |
61 |
61 |
61 |
64 |
|
61 |
64 |
|
|
|
|
|
|
|
| 65 |
Диапазон |
0,15-0,49 |
0,5-0,99 |
1,0-1,9 |
2,0-4,2 |
4,3-6,9 |
7,0-8,5 |
|
10,0-18,0 |
8,3-13,0 |
|
|
|
|
|
|
|
| № пружины |
67 |
61 |
61 |
61 |
61 |
64 |
|
61 |
64 |
|
|
|
|
|
|
|
| 80 |
Диапазон |
0,15-0,49 |
0,5-0,99 |
1,0-1,9 |
2,0-5,0 |
5,1-8,9 |
9,0-13,0 |
11,0-18,0 |
|
|
|
|
|
|
|
|
|
| № пружины |
68 |
62 |
62 |
62 |
62 |
65 |
62 |
|
|
|
|
|
|
|
|
|
| 100 |
Диапазон |
0,15-0,49 |
0,5-0,99 |
1,0-1,9 |
2,0-6,0 |
6,1-13,0 |
|
11,0-18,0 |
|
|
|
|
|
|
|
|
|
| № пружины |
69 |
63 |
63 |
63 |
63 |
|
63 |
|
|
|
|
|
|
|
|
|
| 125 |
Диапазон |
|
|
|
|
|
|
|
|
|
|
0,5-1,5 |
1,1-2,5 |
1,5-5,5 |
4,0-8,5 |
6,0-12,0 |
8,0-16,5 |
| № пружины |
|
|
|
|
|
|
|
|
|
|
70 |
70 |
70 |
70 |
70 |
70 |
| 150 |
Диапазон |
|
|
|
|
|
|
|
|
|
|
0,5-1,5 |
1,1-2,5 |
1,5-5,5 |
4,0-8,5 |
6,0-12,0 |
8,0-16,5 |
| № пружины |
|
|
|
|
|
|
|
|
|
|
70 |
70 |
70 |
70 |
70 |
70 |
