Клапан с пневмоприводом ГРАНСОЛ PV, нормально-закрытый, нержавеющая сталь, DN10...50, PN16, внутренняя резьба

Технические характеристики

Тип клапана	Нормально-закрытый
Условный диаметр	10...50 мм
Перепад давления	0...16 бар
Рабочая температура	-10...+180°С
Питание воздуха	3...8 бар
Тип присоединения	внутренняя резьба

Применение

Клапана с пневмоприводом ГРАНСОЛ PV1 Предназначены для управления нейтральными и агрессивными жидкостями и газами: вода, воздух, пар, природный газ, химические и органические вещества, продукты переработки нефти, фармацевтические и пищевые среды в широком диапазоне применений. Корпус клапана и пневмопривода выполнены из нержавеющей стали

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Клапан с пневмоприводом ГРАНСОЛ PV, нормально-закрытый, нержавеющая сталь, DN10...50, PN16, внутренняя резьба

ОСОБЕННОСТИ КЛАПАНА С ПНЕВМОПРИВОДОМ ГРАНСОЛ PV

Предназначены для управления нейтральными и агрессивными жидкостями и газами: вода, воздух, пар, природный газ, химические и органические вещества, продукты переработки нефти, фармацевтические и пищевые среды в широком диапазоне применений
Температура рабочей среды: от -10°C до +180°C
Пластиковый корпус пневмопривода
Максимальный перепад давления до 16 бар на всех диаметрах присоединения
Высокая пропускная способность благодаря угловой форме протока
Надежность, компактность, высокое качество исполнения, продолжительный срок службы, коррозионная стойкость
Широкий диапазон рабочих давлений, пропускных способностей и проходных сечений
Подходит для тяжелых условий эксплуатации
Применения: обработка водой, стерилизация, покраска, очистные сооружения и т.д.
Клапаны имеют всю необходимую разрешительную документацию
Стандарт трубного присоединения G (BSP)

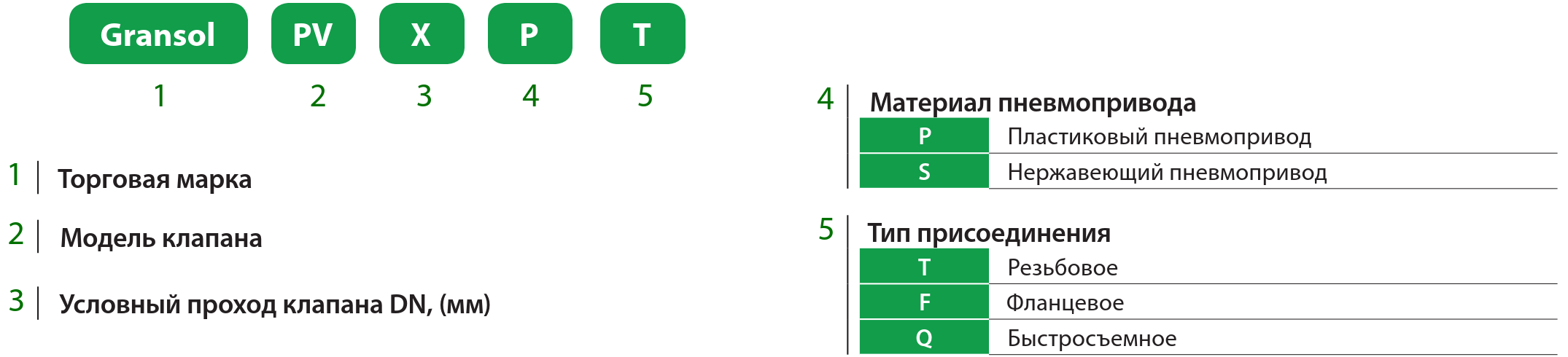

МАРКИРОВКА КЛАПАНА С ПНЕВМОПРИВОДОМ ГРАНСОЛ PV

ОСНОВНЫЕ ПАРАМЕТРЫ КЛАПАНА С ПНЕВМОПРИВОДОМ ГРАНСОЛ PV

Тип клапана	Нормально-закрытый
Пневматическая схема
Диаметр клапана	DN15...50
Тип присоединения	внутренняя резьба
Рабочее давление	до 16 бар
Рабочая температура	-10...+180°С
Давление управленияющей среды	3..86 бар
Присоединение распределительного клапана	G 1/4"

СПЕЦИФИКАЦИЯ КЛАПАНА С ПНЕВМОПРИВОДОМ ГРАНСОЛ PV

Корпус:	Нерж. сталь AISI 316
Привод:	Пластик
Внутренние детали:	Нерж. сталь
Уплотнение:	PTFE
Седло:	Нерж. сталь

ГАБАРИТНЫЕ РАЗМЕРЫ КЛАПАНА С ПНЕВМОПРИВОДОМ ГРАНСОЛ PV (мм)

Схема	Модель	А	В	С	H	E	F
	PV-10	65	122	14	115	64	44
	PV-15	85	166	14	135	64	44
	PV-20	95	174	15,5	138	64	44
	PV-25	105	183	16,5	146	64	44
	PV-32	120	227	18,5	185	80	52
	PV-40	128	227	19	188	80	52
	PV-50	150	265	22	228	100	60

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КЛАПАНА С ПНЕВМОПРИВОДОМ ГРАНСОЛ PV

Маркировка	Присоединение	Проходное сечение	Диаметр привода	Давление		Kv	Вес
PV	G	мм	мм	Мин., бар	Макс., бар	м3/час	кг
PV-10P-T	3/8’’	13	50	0	16	5,2	0,73
PV-15P-T	1/2’’	13	50	0	16	6,3	0,73
PV-20P-T	3/4’’	18	50	0	16	11,5	0,86
PV-25P-T	1’’	24	50	0	16	20,6	1,05
PV-32P-T	1 ¼’’	31	63	0	16	30,3	1,8
PV-40P-T	1 ½’’	35	63	0	16	42,3	2,02
PV-50P-T	2’’	45	80	0	16	60,7	3,29

Полезная информация
1 бар:14,5 PSI:10 м H₂O:10 Н/см²:1 кг/ см²:10⁵Па; 1 PSI:69 мбар; 1 м³/ч:4,405 галлон/мин:16,7 л/мин.; 1 галлон/мин.:0,227 м³/ч; Cv:1,16 Kv; 0°C:89,6 F
Уплотнения: PTFE - политетрафторэтилен, FPM (VITON) - фторэластомер, EPDM - этилен-пропиленовый эластомер
