Клапан соленоидный СОЛЕГРАН KSP, нормально закрытый, 2/2 ходовой, латунный, DN10...50, PN16, dP 0,3...16 бар, внутренняя резьба

Технические характеристики

Тип клапана	Нормально-закрытый
Условный диаметр	10...50 мм
Перепад давления	0,3...16 бар
Рабочая температура	-10...+130°С*
Питание	24DC и 220 АС
Тип присоединения	внутренняя резьба

*- для уплотнения NBR - Тмакс 80°С - опция

- для уплотнения EPDM - Тмакс 130°С - стандарт

- для уплотнения VITON - Тмакс 120°С - опция

Применение

Соленоидные клапаны СОЛЕГРАН KSP, нормально-закрытые, предназначены для управления нейтральными жидкостями (вода, светлые нефтепродукты и др.) и газами (воздух, нейтральный газ и др.) в широком диапазоне применений, с температурой рабочей среды: от -10°C до +130°C

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
OV01A693623	Клапан соленоидный СОЛЕГРАН® KSP-15-E 230VAC 2/2 НЗ BSP 1/2" 13 мм 0.3-16 бар -20...+130С EPDM	15	4495.12 ₽	уточняйте
OV01A693630	Клапан соленоидный СОЛЕГРАН® KSP-15-E 24VDC 2/2 НЗ BSP 1/2" 13 мм 0.3-16 бар -20...+130С EPDM	15	4495.12 ₽	уточняйте
OV01A693631	Клапан соленоидный СОЛЕГРАН® KSP-20-E 230VAC 2/2 НЗ BSP 3/4" 20 мм 0.3-16 бар -20...+130С EPDM	20	5002.89 ₽	уточняйте
OV01A693632	Клапан соленоидный СОЛЕГРАН® KSP-20-E 24VDC 2/2 НЗ BSP 3/4" 20 мм 0.3-16 бар -20...+130С EPDM	20	5002.89 ₽	уточняйте
OV01A693636	Клапан соленоидный СОЛЕГРАН® KSP-25-E 230VAC 2/2 НЗ BSP 1" 25 мм 0.3-16 бар -20...+130С EPDM	25	6893.24 ₽	уточняйте
OV01A693639	Клапан соленоидный СОЛЕГРАН® KSP-25-E 24VDC 2/2 НЗ BSP 1" 25 мм 0.3-16 бар -20...+130С EPDM	25	6893.24 ₽	уточняйте
OV01A693641	Клапан соленоидный СОЛЕГРАН® KSP-32-E 230VAC 2/2 НЗ BSP 1 1/4" 32 мм 0.3-16 бар -20...+130С EPDM	32	13590.66 ₽	уточняйте
OV01A693643	Клапан соленоидный СОЛЕГРАН® KSP-32-E 24VDC 2/2 НЗ BSP 1 1/4" 32 мм 0.3-16 бар -20...+130С EPDM	32	13590.66 ₽	уточняйте
OV01A693644	Клапан соленоидный СОЛЕГРАН® KSP-40-E 230VAC 2/2 НЗ BSP 1 1/2" 40 мм 0.3-16 бар -20...+130С EPDM	40	13590.66 ₽	уточняйте
OV01A693649	Клапан соленоидный СОЛЕГРАН® KSP-40-E 24VDC 2/2 НЗ BSP 1 1/2" 40 мм 0.3-16 бар -20...+130С EPDM	40	13590.66 ₽	уточняйте
OV01A693650	Клапан соленоидный СОЛЕГРАН® KSP-50-E 230VAC 2/2 НЗ BSP 2" 50 мм 0.3-16 бар -20...+130С EPDM	50	18753.96 ₽	уточняйте
OV01A693651	Клапан соленоидный СОЛЕГРАН® KSP-50-E 24VDC 2/2 НЗ BSP 2" 50 мм 0.3-16 бар -20...+130С EPDM	50	18753.96 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

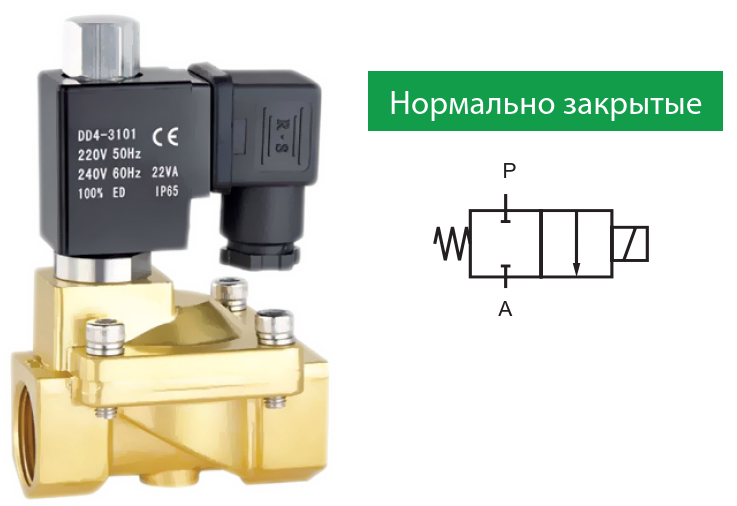

Клапан соленоидный СОЛЕГРАН KSP, нормально закрытый, 2/2 ходовой, латунный, DN10...50, PN16, dP 0,3...16 бар, внутренняя резьба

ОСОБЕННОСТИ Клапана соленоидного СОЛЕГРАН KSP

Предназначены для управления нейтральными жидкостями (вода, светлые нефтепродукты и др.) и газами (воздух, нейтральный газ и др.) в широком диапазоне применений
Температура рабочей среды: от -10°C до +80°C/120°C/130°C
Не предназначены для управления агрессивными жидкостями и газами
Минимальный рабочий перепад давления 0,5 бар
Надежность, высокое качество исполнения, продолжительный срок службы, коррозионная стойкость
Широкий диапазон рабочих давлений, пропускных способностей и проходных сечений
Клапаны имеют всю необходимую разрешительную документацию
Взаимозаменяемость катушек переменного и постоянного тока
Соленоидные клапаны должны использоваться на фильтрованных средах
Соленоидные клапаны могут быть установлены в любом положении, но для оптимальной работы следует устанавливать клапан вертикально, соленоид вверху

Основные параметры Клапана соленоидного СОЛЕГРАН KSP

Номинальный диаметр	3/8"....2"
Тип присоединения	внутренняя резьба тип G
Тип клапана	Нормально-закрытый
Максимальная вязкость среды:	~20 сСт или мм2/с
Время срабатывания:	открытие: 400-1600 мс закрытие: 1000-2000 мс
Макс. допустимое давление:	16 бар
Температура раб. среды:	для NBR: от -10°C до +80°C для FPM (VITON): от -10°C до +120°C для EPDM: от -10°C до +130°C

Спецификация Клапана соленоидного СОЛЕГРАН KSP

Корпус:	Латунь
Внутренние детали:	Нерж. сталь и латунь
Уплотнение:	EPDM*
Экранирующая катушка:	Медь
Седла:	Латунь
Трубка сердечника:	Нерж. сталь и латунь
Пружины:	Нерж. сталь
ОПЦИИ	Мембраны: NBR (–10... 80°C), VITON (–15... 120°C) LED коннектор Катушка на низкие температуры Катушка со степенью защиты IP68 NPT резьба

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ Клапана соленоидного СОЛЕГРАН KSP

Класс изоляции катушки:	Н (180°C)
Пропитка катушки:	Стекловолокно полиэстера
Изоляция катушки:	Усиленное стекловолокно
Температура окружающей среды:	от -10°C до +60°C
Степень защиты:	IP 65 при правильном присоединении
Электрический разъем:	Разъем согласно DIN 46340 с тремя плоскими клеммами (DIN 43650)
Стандартные напряжения:	DC (=): 12 В, 24 В, 13W АС (~): 110 В, 230 В/ 50 Гц, 22VA

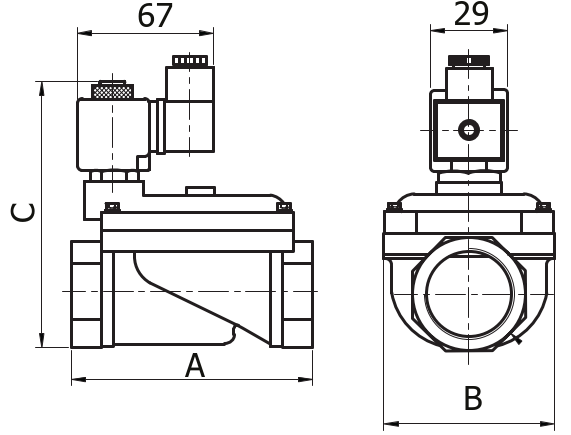

ГАБАРИТНЫЕ РАЗМЕРЫ Клапана соленоидного СОЛЕГРАН KSP)

G	A	B	C
3/8"	66	48	112
1/2"	66	48	112
3/4"	75	58	118
1"	96	69	125
11/4"	131	96	150
11/2"	131	96	150
2"	165	120	165

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Клапана соленоидного СОЛЕГРАН KSP

прис. размер	проход. сечение	номер по каталогу	пропускная способность Cv	перепад давления, (бар)		температура рабочей среды, (°C)		материал корпуса	уплотнение	масса
G	мм	номер по каталогу	м3/ч	мин.	макс.	мин.	макс.	материал корпуса	уплотнение	кг
3/8	13	KSP-10Е	4,5	0,3	16	-20	130	латунь	EPDM	0,7
1/2	13	KSP-15Е	4,5	0,3	16	-20	130	латунь	EPDM	0,7
3/4	20	KSP-20Е	7,6	0,3	16	-20	130	латунь	EPDM	0,85
1	25	KSP-25Е	12	0,3	16	-20	130	латунь	EPDM	1,35
1 1/4	32	KSP-32Е	24	0,3	16	-20	130	латунь	EPDM	2,8
1 1/2	40	KSP-40Е	30	0,3	16	-20	130	латунь	EPDM	2,6
2	50	KSP-50Е	48	0,3	16	-20	130	латунь	EPDM	3,9

Полезная информация
1 бар:14,5 PSI:10 м H₂O:10 Н/см²:1 кг/см²:10⁵Па; 1 PSI:69 мбар; 1 м³/ч:4,405 галлон/мин:16,7 л/мин.; 1 галлон/мин.:0,227 м³/ч; Cv:1,16 Kv; 0°C:89,6 F
Уплотнения: NBR - нитрил-бутадиеновая резина, FPM (VITON) - фторэластомер, EPDM - этилен-пропиленовый эластомер
