Клапан соленоидный СОЛЕГРАН KST, на пар и перегретую воду, нормально закрытый, 2/2 ходовой, латунь, DN10...50, PN16, dP 0...16 бар, внутренняя резьба

Технические характеристики

Тип клапана	Нормально-закрытый
Условный диаметр	10...50 мм
Перепад давления	0,1...12/16 бар
Рабочая температура	-10...+180°С*
Питание	24AC/DC и 220 АС
Тип присоединения	внутренняя резьба

*- для уплотнения NBR - Тмакс 80°С - опция

- для уплотнения EPDM - Тмакс 130°С - опция

- для уплотнения VITON - Тмакс 180°С - стандарт

Применение

Соленоидные клапаны на пар и перегретую воду СОЛЕГРАН KST, нормально-закрытые, предназначены для управления насыщенным паром, нейтральными жидкостями (вода, светлые нефтепродукты и др.) и газами (воздух, нейтральный газ и др.) в широком диапазоне применений, с температурой рабочей среды: от -10°C до +180°C

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
OV01A693657	Клапан соленоидный СОЛЕГРАН® KST-15 230VAC 2/2 НЗ BSP 1/2" 15 мм 0.4-16 бар 0...+180С PTFE	15	7257.34 ₽	уточняйте
OV01A693658	Клапан соленоидный СОЛЕГРАН® KST-20 230VAC 2/2 НЗ BSP 3/4" 20 мм 0.4-16 бар 0...+180С PTFE	20	8280.75 ₽	уточняйте
OV01A693661	Клапан соленоидный СОЛЕГРАН® KST-25 230VAC 2/2 НЗ BSP 1" 25 мм 0.4-16 бар 0...+180С PTFE	25	11349.99 ₽	уточняйте
OV01A693664	Клапан соленоидный СОЛЕГРАН® KST-32 230VAC 2/2 НЗ BSP 1 1/4" 32 мм 0.4-12 бар 0...+180С PTFE	32	15440.67 ₽	уточняйте
OV01A693665	Клапан соленоидный СОЛЕГРАН® KST-40 230VAC 2/2 НЗ BSP 1 1/2" 40 мм 0.4-12 бар 0...+180С PTFE	40	17486.50 ₽	уточняйте
OV01A693667	Клапан соленоидный СОЛЕГРАН® KST-50 230VAC 2/2 НЗ BSP 2" 50 мм 0.4-12 бар 0...+180С PTFE	50	28228.35 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

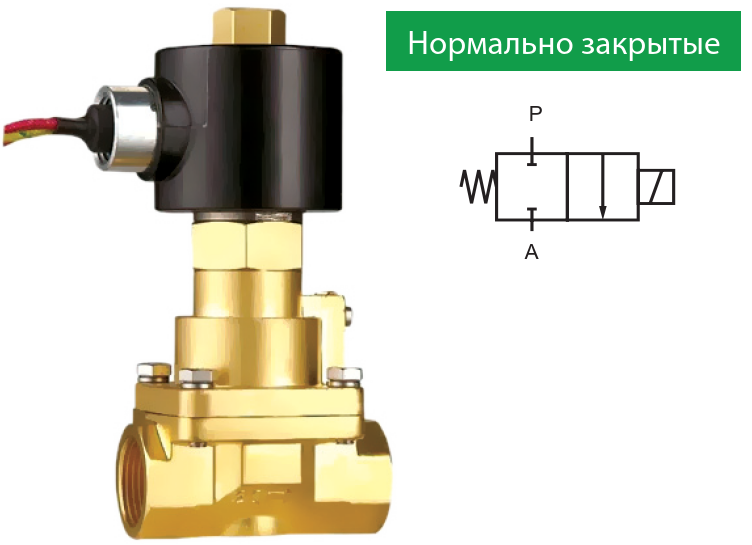

Клапан соленоидный СОЛЕГРАН KST, на пар и перегретую воду, нормально закрытый, 2/2 ходовой, латунь, DN10...50, PN16, dP 0...16 бар, внутренняя резьба

ОСОБЕННОСТИ Клапана соленоидного СОЛЕГРАН KST

Предназначены для управления нейтральными жидкостями (вода, светлые нефтепродукты и др.) и газами (воздух, нейтральный газ и др.) в широком диапазоне применений
Температура рабочей среды: от -20°C до +80°C/130°C/180°C в зависимости от уплотнения
Не предназначены для управления агрессивными жидкостями и газами
Минимальный рабочий перепад давления 0,1...0,4 бар в зависимости от диаметра
Надежность, высокое качество исполнения, продолжительный срок службы, коррозионная стойкость
Широкий диапазон рабочих давлений, пропускных способностей и проходных сечений
Клапаны имеют всю необходимую разрешительную документацию
Взаимозаменяемость катушек переменного и постоянного тока
Соленоидные клапаны должны использоваться на фильтрованных средах
Соленоидные клапаны могут быть установлены в любом положении, но для оптимальной работы следует устанавливать клапан вертикально, соленоид вверху

Основные параметры Клапана соленоидного СОЛЕГРАН KST

Номинальный диаметр	3/8"....2"
Тип присоединения	внутренняя резьба тип G
Тип клапана	Нормально-закрытый
Максимальная вязкость среды:	~20 сСт или мм2/с
Время срабатывания:	открытие: 400-1600 мс закрытие: 1000-2000 мс
Рабочее давление среды	0,1/0,4...16 бар для DN 3/8"- 1" 0,3-12 бар для DN1 1/4"-2"
Температура раб. среды:	для NBR: от -10°C до +80°C для FPM (VITON): от -10°C до +180°C для EPDM: от -10°C до +130°C

Спецификация Клапана соленоидного СОЛЕГРАН KST

Корпус:	Латунь
Внутренние детали:	Нерж. сталь и латунь
Уплотнение:	VITON
Экранирующая катушка:	Медь
Седла:	Латунь
Трубка сердечника:	Нерж. сталь и латунь
Пружины:	Нерж. сталь
ОПЦИИ	Мембраны: NBR (–10... 80°C), EPDM (–20... +130°C) LED коннектор Катушка на низкие температуры Катушка со степенью защиты IP68 NPT резьба

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ Клапана соленоидного СОЛЕГРАН KST

Класс изоляции катушки:	Н (180°C)
Пропитка катушки:	Стекловолокно полиэстера
Изоляция катушки:	Усиленное стекловолокно
Температура окружающей среды:	от -10°C до +60°C
Степень защиты:	IP 65 при правильном присоединении
Электрический разъем:	Разъем согласно DIN 46340 с тремя плоскими клеммами (DIN 43650)
Стандартные напряжения:	G3/8’’–G3/4’’: AC220V 20VA, DC24V20W; G1’’: AC220 40VA, DC24V 30W G1 1/4’’–G2’’: AC220V30VA, DC24V 38W

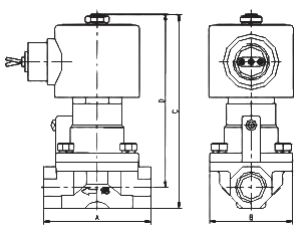

ГАБАРИТНЫЕ РАЗМЕРЫ Клапана соленоидного СОЛЕГРАН KST

G	A	B	C	D
3/8"	70	56	105
1/2"	70	56	105
3/4"	72	56	111
1"	100	77	124
11/4"	116	85	156
11/2"	122	90	162
2"	167	112	185

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Клапана соленоидного СОЛЕГРАН KST

прис. размер	проход. сечение	номер по каталогу	пропускная способность Cv	перепад давления, (бар)		температура рабочей среды, (°C)		материал корпуса	уплотнение	масса
G	мм	номер по каталогу	м3/ч	мин.	макс.	мин.	макс.	материал корпуса	уплотнение	кг
3/8	10	KST-10	3,1	0,1	16	-20	180	латунь	VITON	0,68
1/2	15	KST-15	4,8	0,4	16	-20	180	латунь	VITON	0,72
3/4	20	KST-20	7,6	0,4	16	-20	180	латунь	VITON	0,98
1	25	KST-25	12	0,4	16	-20	180	латунь	VITON	1,35
1 1/4	32	KST-32	24	0,3	12	-20	180	латунь	VITON	2,65
1 1/2	40	KST-40	30	0,3	12	-20	180	латунь	VITON	2,55
2	50	KST-50	48	0,3	12	-20	180	латунь	VITON	2,98

Полезная информация

Полезная информация
1 бар:14,5 PSI:10 м H₂O:10 Н/см²:1 кг/см²:10⁵Па; 1 PSI:69 мбар; 1 м³/ч:4,405 галлон/мин:16,7 л/мин.; 1 галлон/мин.:0,227 м³/ч; Cv:1,16 Kv; 0°C:89,6 F
Уплотнения: NBR - нитрил-бутадиеновая резина, FPM (VITON) - фторэластомер, EPDM - этилен-пропиленовый эластомер
