Клапан соленоидный СОЛЕГРАН KSW, нормально закрытый, 2/2 ходовой, нержавеющая сталь, DN10...50, PN16, dP 0...10 бар, внутренняя резьба

Технические характеристики

Тип клапана	Нормально-закрытый
Условный диаметр	10...50 мм
Перепад давления	0...8/10 бар
Рабочая температура	-10...+130°С*
Питание	24AC/DC и 220 АС
Тип присоединения	внутренняя резьба

*- для уплотнения NBR - Тмакс 80°С - опция

- для уплотнения EPDM - Тмакс 130°С - опция

- для уплотнения VITON - Тмакс 120°С - стандарт

Применение

Соленоидные клапаны из нержавеющей стали СОЛЕГРАН KSW, нормально-закрытые, предназначены для управления нейтральными жидкостями (вода, светлые нефтепродукты и др.) и газами (воздух, нейтральный газ и др.) в широком диапазоне применений, с температурой рабочей среды: от -10°C до +130°C

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

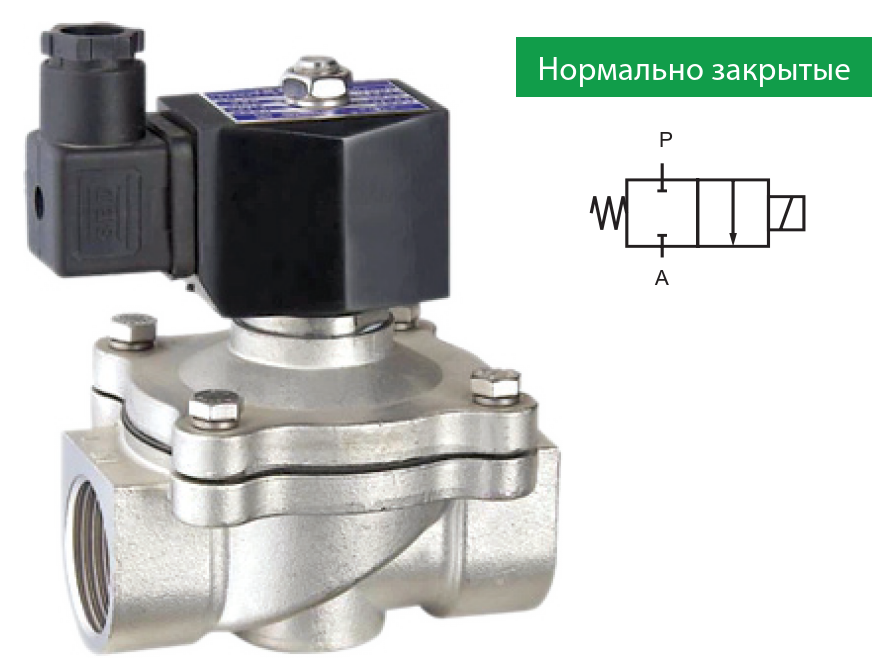

Клапан соленоидный СОЛЕГРАН KSW, нормально закрытый, 2/2 ходовой, нержавеющая сталь, DN10...50, PN16, dP 0...10 бар, внутренняя резьба

ОСОБЕННОСТИ Клапана соленоидного СОЛЕГРАН KSW

Предназначены для управления нейтральными жидкостями (вода, светлые нефтепродукты и др.) и газами (воздух, нейтральный газ и др.) в широком диапазоне применений
Температура рабочей среды: от -10°C до +80°C/120°C/130°C
Не предназначены для управления агрессивными жидкостями и газами
Минимальный рабочий перепад давления 0 бар
Надежность, высокое качество исполнения, продолжительный срок службы, коррозионная стойкость
Широкий диапазон рабочих давлений, пропускных способностей и проходных сечений
Клапаны имеют всю необходимую разрешительную документацию
Взаимозаменяемость катушек переменного и постоянного тока
Соленоидные клапаны должны использоваться на фильтрованных средах
Соленоидные клапаны могут быть установлены в любом положении, но для оптимальной работы следует устанавливать клапан вертикально, соленоид вверху

Основные параметры Клапана соленоидного СОЛЕГРАН KSW

Номинальный диаметр	3/8"....2"
Тип присоединения	внутренняя резьба тип G
Тип клапана	Нормально-закрытый
Максимальная вязкость среды:	~20 сСт или мм2/с
Время срабатывания:	открытие: 400-1600 мс закрытие: 1000-2000 мс
Рабочее давление среды	0-6 бар с катушкой 24VDC 0-10 бар с катушкой 220АС
Температура раб. среды:	для NBR: от -10°C до +80°C для FPM (VITON): от -10°C до +120°C для EPDM: от -10°C до +130°C

Спецификация Клапана соленоидного СОЛЕГРАН KSW

Корпус:	Нерж. сталь
Внутренние детали:	Нерж. сталь
Уплотнение:	VITON*
Экранирующая катушка:	Медь
Седла:	Нерж. сталь
Трубка сердечника:	Нерж. сталь и латунь
Пружины:	Нерж. сталь
ОПЦИИ	Мембраны: EPDM (–10... 120°C), NBR (–15... 80°C) LED коннектор Катушка на низкие температуры Катушка со степенью защиты IP68 NPT резьба

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ Клапана соленоидного СОЛЕГРАН KSW

Класс изоляции катушки:	Н (180°C)
Пропитка катушки:	Стекловолокно полиэстера
Изоляция катушки:	Усиленное стекловолокно
Температура окружающей среды:	от -10°C до +60°C
Степень защиты:	IP 65 при правильном присоединении
Электрический разъем:	Разъем согласно DIN 46340 с тремя плоскими клеммами (DIN 43650)
Стандартные напряжения:	G3/8’’–G3/4’’: AC220V 20VA, DC24V20W; G1’’: AC220 40VA, DC24V 30W G1 1/4’’–G2’’: AC220V30VA, DC24V 38W

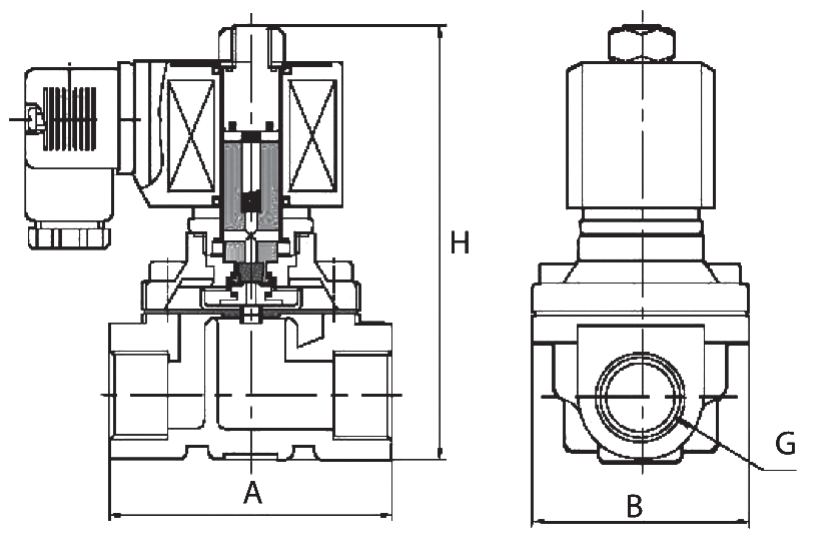

ГАБАРИТНЫЕ РАЗМЕРЫ Клапана соленоидного СОЛЕГРАН KSW

G	A	B	H
3/8"	70	56	105
1/2"	70	56	105
3/4"	72	56	111
1"	100	77	124
11/4"	116	85	156
11/2"	122	90	162
2"	167	112	185

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Клапана соленоидного СОЛЕГРАН KSW

прис. размер	проход. сечение	номер по каталогу	пропускная способность Cv	перепад давления, (бар)		температура рабочей среды, (°C)		материал корпуса	уплотнение	масса
G	мм	номер по каталогу	м3/ч	AC220V	DC24V	мин.	макс.	материал корпуса	уплотнение	кг
3/8	15	KSW-10J	3,5	0-10	0-6	-10	80	нерж.сталь	VITON	0,5
1/2	15	KSW-15J	3,5	0-10	0-6	-10	80	нерж.сталь	VITON	0,5
3/4	20	KSW-20J	7,6	0-10	0-6	-10	80	нерж.сталь	VITON	0,6
1	25	KSW-25J	12	0-10	0-6	-10	80	нерж.сталь	VITON	1,2
1 1/4	32	KSW-32J	24	0-10	0-6	-10	80	нерж.сталь	VITON	1,9
1 1/2	40	KSWM-40J	29	0-10	0-6	-10	80	нерж.сталь	VITON	2,1
2	50	KSWM-50J	48	0-10	0-6	-10	80	нерж.сталь	VITON	2,7

Полезная информация
1 бар:14,5 PSI:10 м H₂O:10 Н/см²:1 кг/см²:10⁵Па; 1 PSI:69 мбар; 1 м³/ч:4,405 галлон/мин:16,7 л/мин.; 1 галлон/мин.:0,227 м³/ч; Cv:1,16 Kv; 0°C:89,6 F
Уплотнения: NBR - нитрил-бутадиеновая резина, FPM (VITON) - фторэластомер, EPDM - этилен-пропиленовый эластомер
