Соленоидные клапаны и клапаны с пневмоприводом
/
Соленоидные клапаны
/

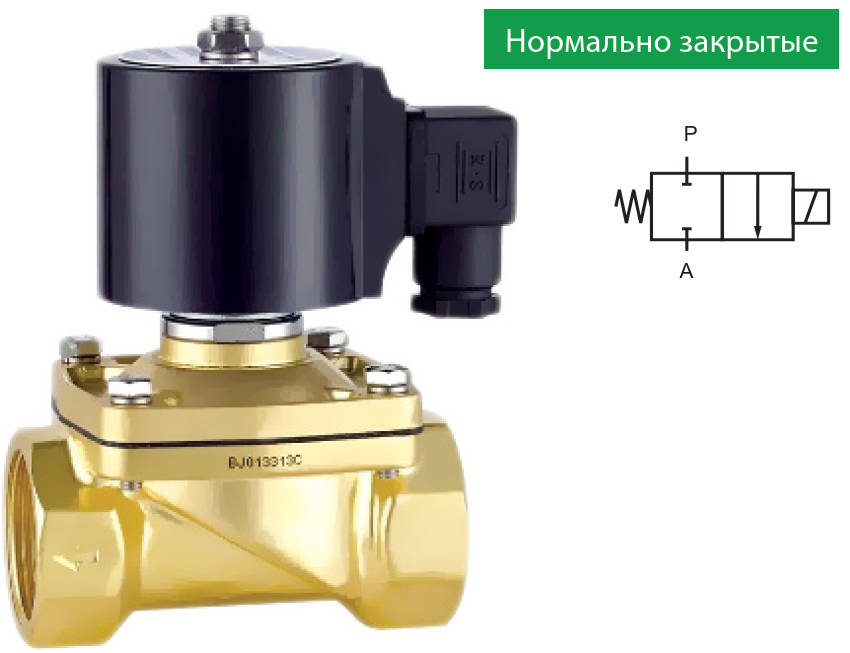

Клапан соленоидный СОЛЕГРАН KSWN, нормально закрытый, 2/2 ходовой, латунный, DN10...50, PN16, dP 0...10 бар, внутренняя резьба

Клапан соленоидный СОЛЕГРАН KSWN, нормально закрытый, 2/2 ходовой, латунный, DN10...50, PN16, dP 0...10 бар, внутренняя резьба

Технические характеристики
Тип клапана Нормально-закрытый
Условный диаметр 10...50 мм
Перепад давления 0...8/10 бар
Рабочая температура -10...+130°С*
Питание 24AC/DC и 220 АС
Тип присоединения внутренняя резьба
*- для уплотнения NBR - Тмакс 80°С - стандарт
- для уплотнения EPDM - Тмакс 130°С - опция
- для уплотнения VITON - Тмакс 120°С - опция
Применение

Соленоидные клапаны СОЛЕГРАН KSWM, нормально-закрытые, предназначены для управления нейтральными жидкостями (вода, светлые нефтепродукты и др.) и газами (воздух, нейтральный газ и др.) в широком диапазоне применений, с температурой рабочей среды: от -10°C до +130°C

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Клапан соленоидный СОЛЕГРАН KSWN,  нормально закрытый, 2/2 ходовой, латунный, DN10...50, PN16, dP 0...10 бар, внутренняя резьба



ОСОБЕННОСТИ Клапана соленоидного СОЛЕГРАН KSWN

  • Предназначены для управления нейтральными жидкостями (вода, светлые нефтепродукты и др.) и газами (воздух, нейтральный газ и др.) в широком диапазоне применений
  • Температура рабочей среды: от -10°C до +80°C/120°C/130°C
  • Не предназначены для управления агрессивными жидкостями и газами
  • Минимальный рабочий перепад давления 0 бар
  • Надежность, высокое качество исполнения, продолжительный срок службы, коррозионная стойкость
  • Широкий диапазон рабочих давлений, пропускных способностей и проходных сечений
  • Клапаны имеют всю необходимую разрешительную документацию
  • Взаимозаменяемость катушек переменного и постоянного тока
  • Соленоидные клапаны должны использоваться на фильтрованных средах
  • Соленоидные клапаны могут быть установлены в любом положении, но для оптимальной работы следует устанавливать клапан вертикально, соленоид вверху



Основные параметры Клапана соленоидного  СОЛЕГРАН KSWM

Номинальный диаметр 3/8"....2"
Тип присоединения внутренняя резьба тип G
Тип клапана Нормально-закрытый
Максимальная  вязкость среды: ~20 сСт или мм2/с
Время срабатывания: открытие: 400-1600 мс
закрытие: 1000-2000 мс
Макс. допустимое давление: 16 бар
Температура раб. среды:
для NBR: от -10°C до +80°C
для FPM (VITON): от -10°C до +120°C
для EPDM: от -10°C до +130°C



Спецификация Клапана соленоидного  СОЛЕГРАН KSWM

Корпус: Латунь
Внутренние детали: Нерж. сталь и латунь
Уплотнение: NBR*
Экранирующая катушка: Медь
Седла: Латунь
Трубка сердечника: Нерж. сталь и латунь
Пружины: Нерж. сталь
ОПЦИИ
  • Мембраны: EPDM (–10... 120°C), VITON (–15... 120°C)
  • LED коннектор
  • Катушка на низкие температуры
  • Катушка со степенью защиты IP68
  • NPT резьба





ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ Клапана соленоидного  СОЛЕГРАН KSWM

Класс изоляции катушки: Н (180°C)
Пропитка катушки: Стекловолокно полиэстера
Изоляция катушки: Усиленное стекловолокно
Температура окружающей среды: от -10°C до +60°C
Степень защиты: IP 65 при правильном присоединении
Электрический разъем: Разъем согласно DIN 46340 с тремя плоскими клеммами (DIN 43650)
Стандартные напряжения:
G3/8’’–G3/4’’: AC220V 20VA, DC24V20W;
G1’’: AC220 40VA, DC24V 30W
G1 1/4’’–G2’’: AC220V30VA, DC24V 38W


ГАБАРИТНЫЕ РАЗМЕРЫ Клапана соленоидного  СОЛЕГРАН KSWM

G A B H
3/8" 60 45 101
1/2" 60 45 101
3/4" 67 45 107
1" 82 66 115
11/4" 102 82 147
11/2" 110 85 153
2" 134 108 166



 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Клапана соленоидного  СОЛЕГРАН KSWM

прис. размер проход. сечение номер по каталогу пропускная способность Cv перепад давления, (бар) температура рабочей среды, (°C) материал корпуса уплотнение масса
G мм м3/ч AC220V DC24V мин. макс. кг
3/8 15 KSWM-10N 3,5 0-10 0-6 -10 80 латунь NBR 0,5
1/2 15 KSWM-15N 3,5 0-10 0-6 -10 80 латунь NBR 0,5
3/4 20 KSWM-20N 7,6 0-10 0-6 -10 80 латунь NBR 0,6
1 25 KSWM-25N 12 0-10 0-6 -10 80 латунь NBR 1,2
1 1/4 32 KSWM-32N 24 0-10 0-6 -10 80 латунь NBR 1,9
1 1/2 40 KSWM-40N 29 0-10 0-6 -10 80 латунь NBR 2,1
2 50 KSWM-50N 48 0-10 0-6 -10 80 латунь NBR 2,7

Полезная информация
1 бар:14,5 PSI:10 м H2O:10 Н/см2:1 кг/см2:105Па; 1 PSI:69 мбар; 1 м3/ч:4,405 галлон/мин:16,7 л/мин.; 1 галлон/мин.:0,227 м3/ч; Cv:1,16 Kv; 0°C:89,6 F
Уплотнения: NBR - нитрил-бутадиеновая резина, FPM (VITON) - фторэластомер, EPDM - этилен-пропиленовый эластомер

Если Вы не уверены в правильности самостоятельного подбора оборудования - Вы можете заполнить опросный лист онлайн на сайте, скачать его, либо обратиться за помощью к инженерам компании «Академия Тепла» по телефону 8 (800) 707-88-04 или почте info@a-tepla.ru
