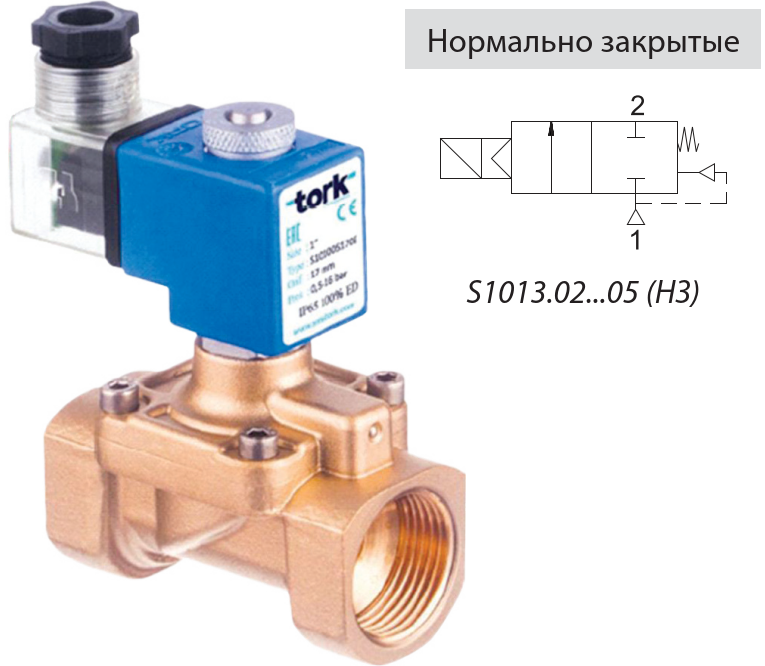

Клапан соленоидный TORK S1013.02...05, нормально-закрытый, 2/2 ходовой, латунный, DN10...25, PN40, dP 0,5...40 бар, внутренняя резьба

Технические характеристики

Тип клапана	Нормально-закрытый
Условный диаметр	10...25 мм
Перепад давления	0,5...40 бар
Рабочая температура	-10...+160°С*
Питание	24...220 АС/DC
Тип присоединения	внутренняя резьба

*- для уплотнения NBR+PTFE - Тмакс 80°С
- для уплотнения VITON+PTFE - Тмакс 160°С -- стандарт
- для уплотнения EPDM+PTFE - Тмакс 130°С

Применение

Соленоидные клапаны TORK S1013 — 2/2 ходовые нормально закрытые соленоидные клапаны непрямого действия предназначены для управления нейтральными жидкостями (вода, светлые нефтепродукты и др.) и газами (воздух, нейтральный газ и др.) в широком диапазоне применений.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
IJ03A113482	Клапан соленоидный S101302125V 230/50AC (T-GH 102) 2/2 НЗ BSP 3/8 " 12.5 мм 0.5-40 бар -10...+160С PTFE+VITON	10	7728.70 ₽	уточняйте
IJ03A113483	Клапан соленоидный S101303145V 230/50AC (T-GH 103) 2/2 НЗ BSP 1/2 " 14.5 мм 0.5-40 бар -10...+160С PTFE+VITON	15	6965.08 ₽	уточняйте
IJ03A114482	Клапан соленоидный S101303145V 24VDC (T-GH 103) 2/2 НЗ BSP 1/2 " 14.5 мм 0.5-40 бар -10...+160С PTFE+VITON	15	6965.08 ₽	уточняйте
IJ03A113484	Клапан соленоидный S101304170V 230/50AC (T-GH 104) 2/2 НЗ BSP 3/4 " 17 мм 0.5-40 бар -10...+160С PTFE+VITON	20	7728.70 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Клапан соленоидный TORK S1013.02...05, нормально-закрытый, 2/2 ходовой, латунный, DN10...25, PN40, dP 0,5...40 бар, внутренняя резьба

ОСОБЕННОСТИ Клапана соленоидного TORK S1013.02...05

Предназначены для управления нейтральными жидкостями (вода, светлые нефтепродукты, гидравлическое масло, дизельное топливо и др.) и газами (воздух, нейтральный газ и др.) в широком диапазоне применений при высоких давлениях.
Температура рабочей среды: –10...+160°C.
Не предназначены для управления агрессивными жидкостями и газами.
Клапаны требуют минимального рабочего перепада давления 0,5 бар.
Надежность, высокое качество исполнения, продолжительный срок службы, коррозионная стойкость.
Широкий диапазон рабочих давлений, пропускных способностей и проходных сечений.
Клапаны имеют всю необходимую разрешительную документацию.
Взаимозаменяемость катушек переменного и постоянного тока.
Соленоидные клапаны должны использоваться на фильтрованных средах.
Соленоидные клапаны могут быть установлены в любом положении, но для оптимальной работы следует устанавливать клапан вертикально, соленоид вверху.
Стандарт трубного присоединения G (BSP) (ISO 228-1), другие трубные присоединения — по запросу (NPT (ANSI 1.20.3)).
Различные материалы исполнения — по запросу.

Спецификация Клапана соленоидного TORK S1013.02...05

Корпус:	Латунь
Внутренние детали:	Нержавеющая сталь и латунь
Уплотнение:	VITON+PTFE
Экранирующая катушка:	Медь
Седла:	Латунь
Трубка сердечника:	Нерж. сталь
Пружины:	Нерж. сталь
ОПЦИЯ : Корпус - никелированная латунь - по запросу
ОПЦИЯ: Уплотнения - NBR+PTFE, EPDM+PTFE - по запросу

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ Клапана соленоидного TORK S1013.02...05

Продолжительность работы:	ED 100%
Класс изоляции катушки:	Н (180°C)
Пропитка катушки:	Стекловолокно полиэстера
Изоляция катушки:	Усиленное стекловолокно
Температура окружающей среды:	от -10°C до +60°C
Степень защиты:	IP 65 (EN 60529) при правильном присоединении
Электрический разъем:	Разъем согласно DIN 46340 с тремя плоскими клеммами (DIN 43650)
Спецификация разъема:	ISO 4400 / EN 175301-803, форма А, кабельный ввод для кабелей с внешним диаметром от 6 до 8 мм
Электрическая безопасность:	IEC 335
Стандартные напряжения:	DC (=): 12 В, 24 В, 48 В, 110 В
(Другие напряжения и 60 Гц - по запросу)	АС (~): 12 В, 24 В, 48 В, 110 В, 230 В/ 50 Гц
Допуски напряжения:	DC (=): +10/-5% АС (~): +10/-15%
Электрический разъем со светодиодным индикатором - по запросу

ГАБАРИТНЫЕ РАЗМЕРЫ (мм) Клапана соленоидного Клапана соленоидного TORK S1013.02...05

G	A	B	C	D	E	F	K	H	I
3/8"	72	97	32	45	94	37,5	52	76	108
1/2"	80	100	32	45	95	39,8	52	76	110
3/4"	79	107,3	32	45	97	41,5	52	76	118
1"	85	113	32	45	98	42,5	52	76	124

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ Клапана соленоидного TORK S1013.02...05

Макс. вязкость:	5°Е (~37 сСт или мм²/с)
Время срабатывания:	открытие: 400-1600 мс закрытие: 1000-2000 мс
Макс. допустимое давление:	25 бар
Температура раб. среды:	для FPM (VITON): от -10°C до +160°C для EPDM: от -10°C до +140°C

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Клапана соленоидного TORK S1013.02...05

Присоед. размер, (G)	Проход. сечение, (мм)	Номер по каталогу	Пропускная способность Kv, (л/мин)	Перепад давления, (бар)		Температура рабочей среды, (°C)		Материал корпуса	Уплотнение	Масса, (кг)
				Мин.	Макс.	Мин.	Макс.
3/8	12,5	S101302125V	48	0,5	40	–10	160	Латунь	Viton+PTFE	0,69
1/2	14,5	S101303145V	70	0,5	40	–10	160	Латунь	Viton+PTFE	0,73
3/4	17	S101304170V	90	0,5	40	–10	160	Латунь	Viton+PTFE	0,81
1	17	S101305170V	90	0,5	40	–10	160	Латунь	Viton+PTFE	0,98

Полезная информация
1 бар:14,5 PSI:10 м H₂O:10 Н/см²:1 кг/см²:10⁵Па; 1 PSI:69 мбар; 1 м³/ч:4,405 галлон/мин:16,7 л/мин.; 1 галлон/мин.:0,227 м³/ч; Cv:1,16 Kv; 0°C:89,6 F
Уплотнения: NBR - нитрил-бутадиеновая резина, FPM (VITON) - фторэластомер, EPDM - этилен-пропиленовый эластомер
