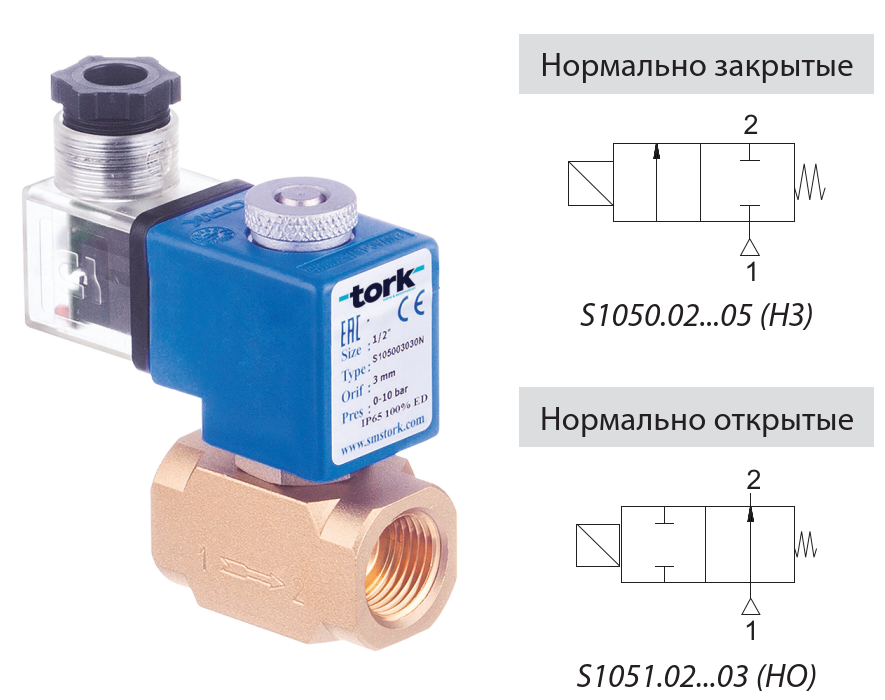

Клапан соленоидный TORK S1050.02...05 и S1051.02...05, нормально-закрытый/нормально-открытый, 2/2 ходовой, латунный, DN10...25, PN16, dP 0...10 бар, внутренняя резьба

Технические характеристики

Тип клапана	Нормально-закрытый Нормально-открытый
Условный диаметр	10...25 мм
Перепад давления	0...10 бар
Рабочая температура	-10...+160°С*
Питание	24...220 АС/DC
Тип присоединения	внутренняя резьба

*- для уплотнения NBR - Тмакс 80°С - стандарт

- для уплотнения VITON - Тмакс 160°С

- для уплотнения EPDM - Тмакс 130°С

Применение

Соленоидные клапаны TORK S1050 / S1051 — 2/2 ходовые нормально закрытые / нормально открытые соленоидные клапаны непрямого действия предназначены для управления нейтральными жидкостями (вода, светлые нефтепродукты и др.) и газами (воздух, нейтральный газ и др.) в широком диапазоне применений.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Клапан соленоидный TORK S1050.02...05 и S1051.02...05, нормально-закрытый/нормально-открытый, 2/2 ходовой, латунный, DN10...25, PN16, dP 0...10 бар, внутренняя резьба

ОСОБЕННОСТИ Клапана соленоидного TORK S1020.02...05 и S1021.02...05

Полнопроходная конструкция.
Конструкция с внутренней выхлопной системой (для нормально открытых клапанов).
S1050 / S1051 — 2/2 ходовые нормально закрытые / нормально открытые соленоидные клапаны прямого действия предназначены для управления нейтральными жидкостями (вода, светлые нефтепродукты и др.) и газами (воздух, нейтральный газ и др.) в широком диапазоне применений.
Температура рабочей среды: –10...+80°C.
Не предназначены для управления агрессивными жидкостями и газами.
Клапаны не требуют наличия минимального перепада давления.
Компактность и малый вес обеспечивают простоту и легкость установки.
Надежность, высокое качество исполнения, продолжительный срок службы, коррозионная стойкость.
Широкий диапазон рабочих давлений, пропускных способностей и проходных сечений.
Клапаны имеют всю необходимую разрешительную документацию.
Взаимозаменяемость катушек переменного и постоянного тока.
Соленоидные клапаны должны использоваться на фильтрованных средах.
Соленоидные клапаны могут быть установлены в любом положении, но для оптимальной работы следует устанавливать клапан вертикально, соленоид вверху.
Стандарт трубного присоединения G (BSP) (ISO 228-1), другие трубные присоединения — по запросу (NPT (ANSI 1.20.3)).

Спецификация Клапана соленоидного TORK S1050.02...05 и S1051.02...05

Корпус:	Латунь
Внутренние детали:	Нерж. сталь и латунь
Уплотнение:	NBR
Экранирующая катушка:	Медь
Седла:	Латунь
Трубка сердечника:	Нерж. сталь
Пружины:	Нерж. сталь
ОПЦИЯ: Корпус - никелированная латунь - по запросу
ОПЦИЯ: Уплотнения - FPM (VITON), EPDM - по запросу

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ Клапана соленоидного TORK S1050.02...05 и S1051.02...05

Продолжительность работы:	ED 100%
Класс изоляции катушки:	Н (180°C)
Пропитка катушки:	Стекловолокно полиэстера
Изоляция катушки:	Усиленное стекловолокно
Температура окружающей среды:	от -10°C до +60°C
Степень защиты:	IP 65 (EN 60529) при правильном присоединении
Электрический разъем:	Разъем согласно DIN 46340 с тремя плоскими клеммами (DIN 43650)
Спецификация разъема:	ISO 4400 / EN 175301-803, форма А, кабельный ввод для кабелей с внешним диаметром от 6 до 8 мм
Электрическая безопасность:	IEC 335
Стандартные напряжения:	DC (=): 12 В, 24 В, 48 В, 110 В
(Другие напряжения и 60 Гц - по запросу)	АС (~): 12 В, 24 В, 48 В, 110 В, 230 В/ 50 Гц
Допуски напряжения:	DC (=): +10/-5%, АС (~): +10/-15%
Электрический разъем со светодиодным индикатором - по запросу

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ Клапана соленоидного TORK S1050.02...05 и S1051.02...05

Макс. вязкость:	5°Е (~37 сСт или мм²/с)
Время срабатывания:	открытие: 30 мс закрытие: 30 мс
Макс. допустимое давление:	25 бар
Температура раб. среды:
для FPM (VITON):	от -10°C до +160°C
для EPDM:	от -10°C до +140°C

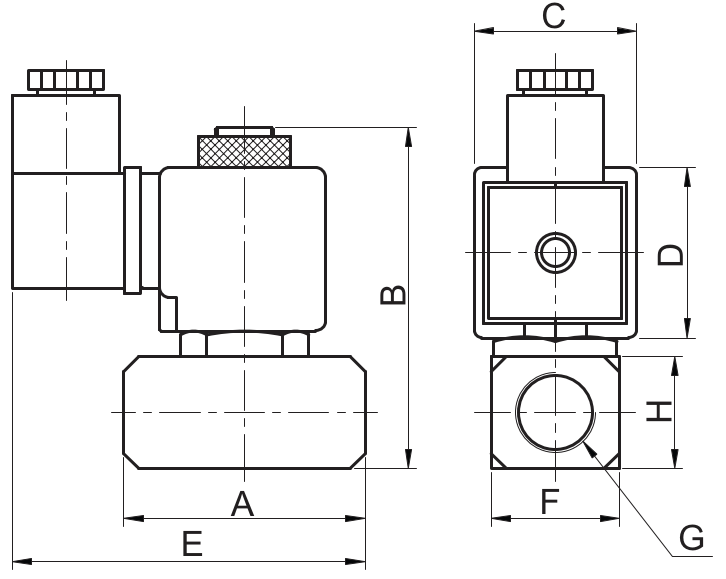

ГАБАРИТНЫЕ РАЗМЕРЫ (мм) Клапана соленоидного TORK S1050.02...05 и S1051.02...05

	G	A	B	C	D	E	F	H
1051	1/2	50	80,5	32	38,9	79,5	25	25
1051	3/8	50	80,5	32	38,9	79,5	25	25
1050	3/8	50	80,5	32	38,9	79,5	25	25
	1/2	50	80,5	32	38,9	79,5	25	25
	3/4	55	84	32	38,9	83,7	32	32
	1	60	92	32	38,9	86,2	40	40

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Клапана соленоидного TORK S1050.02...05 и S1051.02...05

Присоед. размер, (G)	Проход. сечение, (мм)	Номер по каталогу	Пропускная способность Kv, (л/мин)	Перепад давления, (бар)		Температура рабочей среды, (°C)		Материал корпуса	Уплотнение	Масса, (кг)
				Мин.	Макс.	Мин.	Макс.
3/8	3	S105002030N	4,6	0	10	–10	80	Латунь	NBR	0,48
3/8	4	S105002040N	6,4	0	9	–10	80	Латунь	NBR	0,48
3/8	5	S105002050N	9,2	0	7	–10	80	Латунь	NBR	0,48
3/8	6	S105002060N	11	0	6	–10	80	Латунь	NBR	0,48
3/8	7	S105002070N	15	0	5	–10	80	Латунь	NBR	0,48
3/8	8	S105002080N	17	0	3	–10	80	Латунь	NBR	0,48
3/8	9	S105002090N	19	0	2	–10	80	Латунь	NBR	0,48
3/8	10	S105002100N	25	0	1	–10	80	Латунь	NBR	0,48
1/2	3	S105003030N	4,6	0	10	–10	80	Латунь	NBR	0,47
1/2	4	S105003040N	6,4	0	9	–10	80	Латунь	NBR	0,47
1/2	5	S105003050N	9,2	0	7	–10	80	Латунь	NBR	0,47
1/2	6	S105003060N	11	0	6	–10	80	Латунь	NBR	0,47
1/2	7	S105003070N	15	0	5	–10	80	Латунь	NBR	0,47
1/2	8	S105003080N	17	0	3	–10	80	Латунь	NBR	0,47
1/2	9	S105003090N	19	0	2	–10	80	Латунь	NBR	0,47
1/2	10	S105003100N	25	0	1	–10	80	Латунь	NBR	0,47
3/4	3	S105004030N	4,6	0	10	–10	80	Латунь	NBR	0,9
3/4	4	S105004040N	6,4	0	9	–10	80	Латунь	NBR	0,9
3/4	5	S105004050N	9,2	0	7	–10	80	Латунь	NBR	0,9
3/4	6	S105004060N	11	0	6	–10	80	Латунь	NBR	0,9
3/4	7	S105004070N	15	0	5	–10	80	Латунь	NBR	0,9
3/4	8	S105004080N	17	0	3	–10	80	Латунь	NBR	0,9
3/4	9	S105004090N	19	0	2	–10	80	Латунь	NBR	0,9
3/4	10	S105004100N	25	0	1	–10	80	Латунь	NBR	0,9
1	3	S105005030N	4,6	0	10	–10	80	Латунь	NBR	0,85
1	4	S105005040N	6,4	0	9	–10	80	Латунь	NBR	0,85
1	5	S105005050N	9,2	0	7	–10	80	Латунь	NBR	0,85
1	6	S105005060N	11	0	6	–10	80	Латунь	NBR	0,85
1	7	S105005070N	15	0	5	–10	80	Латунь	NBR	0,85
1	8	S105005080N	17	0	3	–10	80	Латунь	NBR	0,85
1	9	S105005090N	19	0	2	–10	80	Латунь	NBR	0,85
1	10	S105005100N	25	0	1	–10	80	Латунь	NBR	0,85
3/8	1,8	S105102018N	1,6	0	12	–10	80	Латунь	NBR	0,49
3/8	2,5	S105102025N	3,2	0	10	–10	80	Латунь	NBR	0,49
3/8	3	S105102030N	4,6	0	5	–10	80	Латунь	NBR	0,49
1/2	1,8	S105103018N	1,6	0	12	–10	80	Латунь	NBR	0,47
1/2	2,5	S105103025N	3,2	0	10	–10	80	Латунь	NBR	0,47
1/2	3	S105103030N	4,6	0	5	–10	80	Латунь	NBR	0,47

Полезная информация
1 бар:14,5 PSI:10 м H₂O:10 Н/см²:1 кг/см²:10⁵Па; 1 PSI:69 мбар; 1 м³/ч:4,405 галлон/мин:16,7 л/мин.; 1 галлон/мин.:0,227 м³/ч; Cv:1,16 Kv; 0°C:89,6 F
Уплотнения: NBR - нитрил-бутадиеновая резина, FPM (VITON) - фторэластомер, EPDM - этилен-пропиленовый эластомер
