Клапан соленоидный TORK SS1013.02...05, нормально закрытый, 2/2 ходовой, нержавеющая сталь, DN10...25, PN40, dP 0,5...40 бар, внутренняя резьба

Технические характеристики

Тип клапана	Нормально-закрытый
Условный диаметр	10...50 мм
Перепад давления	0,5...40 бар
Рабочая температура	-10...+160°С*
Питание	24...220 АС/DC
Тип присоединения	внутренняя резьба

*- для уплотнения NBR - Тмакс 80°С - опция

- для уплотнения EPDM - Тмакс 140°С - опция

- для уплотнения VITON - Тмакс 160°С - стандарт

Применение

Соленоидные клапаны из нержавеющей стали TORK SS1013.02...05, нормально-закрытые, предназначены для управления нейтральными жидкостями (вода, светлые нефтепродукты и др.) и газами (воздух, нейтральный газ и др.) в широком диапазоне применений, с температурой рабочей среды: от -10°C до +80°C (опционально до 160°С)

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

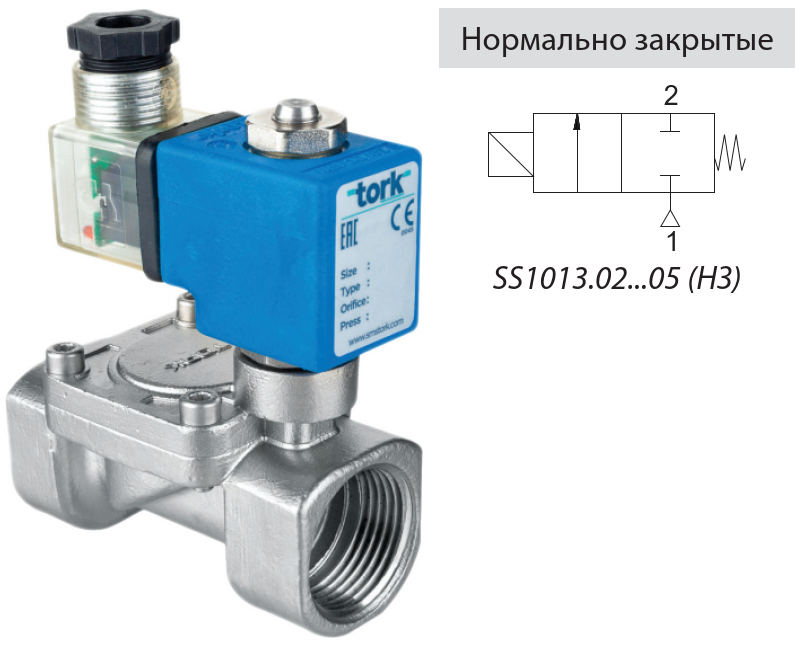

Клапан соленоидный TORK SS1013.02...05, нормально закрытый, 2/2 ходовой, нержавеющая сталь, DN10...25, PN40, dP 0,5...40 бар, внутренняя резьба

ОСОБЕННОСТИ Клапана соленоидного TORK SS1013.02...05

Предназначены для управления нейтральными жидкостями (вода, светлые нефтепродукты, гидравлическое масло, дизельное топливо и др.) и газами (воздух, нейтральный газ и др.) в широком диапазоне применений при высоких давлениях.
Температура рабочей среды: –10...+160°C.
Не предназначены для управления агрессивными жидкостями и газами.
Клапаны требуют минимального рабочего перепада давления 0,5 бар.
Надежность, высокое качество исполнения, продолжительный срок службы, коррозионная стойкость.
Широкий диапазон рабочих давлений, пропускных способностей и проходных сечений.
Клапаны имеют всю необходимую разрешительную документацию.
Взаимозаменяемость катушек переменного и постоянного тока.
Соленоидные клапаны должны использоваться на фильтрованных средах.
Соленоидные клапаны могут быть установлены в любом положении, но для оптимальной работы следует устанавливать клапан вертикально, соленоид вверху.
Стандарт трубного присоединения G (BSP) (ISO 228-1), другие трубные присоединения — по запросу (NPT (ANSI 1.20.3)).
Различные материалы исполнения — по запросу.

Спецификация Клапана соленоидного TORK S1013.02...05

Корпус:	Нержавеющая сталь
Внутренние детали:	Нержавеющая сталь
Уплотнение:	VITON
Экранирующая катушка:	Медь
Седла:	Нержавеющая сталь
Трубка сердечника:	Нержавеющая сталь
Пружины:	Нержавеющая сталь
ОПЦИЯ: Уплотнения - NBR, EPDM - по запросу

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ Клапана соленоидного TORK SS1013.02...05

Продолжительность работы:	ED 100%
Класс изоляции катушки:	Н (180°C)
Пропитка катушки:	Стекловолокно полиэстера
Изоляция катушки:	Усиленное стекловолокно
Температура окружающей среды:	от -10°C до +60°C
Степень защиты:	IP 65 (EN 60529) при правильном присоединении
Электрический разъем:	Разъем согласно DIN 46340 с тремя плоскими клеммами (DIN 43650)
Спецификация разъема:	ISO 4400 / EN 175301-803, форма А, кабельный ввод для кабелей с внешним диаметром от 6 до 8 мм
Электрическая безопасность:	IEC 335
Стандартные напряжения: (Другие напряжения и 60 Гц - по запросу)	DC (=): 12 В, 24 В, 48 В, 110 В
	АС (~): 12 В, 24 В, 48 В, 110 В, 230 В/ 50 Гц
Допуски напряжения:	DC (=): +10/-5% АС (~): +10/-15%
Электрический разъем со светодиодным индикатором - по запросу

ГАБАРИТНЫЕ РАЗМЕРЫ Клапана соленоидного TORK SS1013.02...05 (мм)

G	A	B	C	D	E	F	H
3/8"	79	98	32	39	87,5	52	45,25
1/2"	79	98	32	39	87,5	52	45,25
3/4"	90	111	32	39	91	53	59
1"	90	111	32	39	91	53	59

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ Клапана соленоидного TORK SS1013.02...05

Макс. вязкость:	5°Е (~37 сСт или мм²/с)
Время срабатывания:	открытие: 400-1600 мс закрытие: 1000-2000 мс
Макс. допустимое давление:	40 бар
Температура раб. среды:	для NBR: от -10°C до +80°C для EPDM: от -10°C до +140°C

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Клапана соленоидного TORK SS1013.02...05

Присоед. размер, (G)	Проход. сечение, (мм)	Номер по каталогу	Пропускная способность Kv, (л/мин)	Перепад давления, (бар)		Температура рабочей среды, (°C)		Материал корпуса	Уплотнение	Масса, (кг)
				Мин.	Макс.	Мин.	Макс.
3/8	12,5	SS101302125V	48	0,5	40	–10	160	Нерж. сталь	Viton	0,69
1/2	14,5	SS101303145V	70	0,5	40	–10	160	Нерж. сталь	Viton	0,73
3/4	17	SS101304170V	90	0,5	40	–10	160	Нерж. сталь	Viton	0,81
1	17	SS101305170V	90	0,5	40	–10	160	Нерж. сталь	Viton	0,98

Полезная информация
1 бар:14,5 PSI:10 м H₂O:10 Н/см²:1 кг/см²:10⁵Па; 1 PSI:69 мбар; 1 м³/ч:4,405 галлон/мин:16,7 л/мин.; 1 галлон/мин.:0,227 м³/ч; Cv:1,16 Kv; 0°C:89,6 F
Уплотнения: NBR - нитрил-бутадиеновая резина, FPM (VITON) - фторэластомер, EPDM - этилен-пропиленовый эластомер
