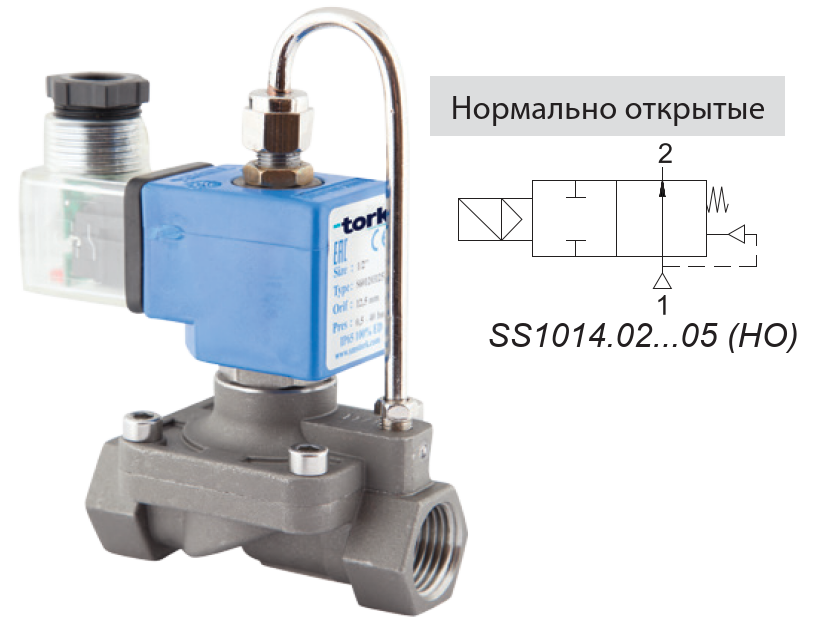

Клапан соленоидный TORK SS1014.02...05, нормально открытый, 2/2 ходовой, нержавеющая сталь, DN10...25, PN40, dP 0,5...40 бар, внутренняя резьба

Технические характеристики

Тип клапана	Нормально-открытый
Условный диаметр	10...50 мм
Перепад давления	0,5...40 бар
Рабочая температура	-10...+160°С*
Питание	24...220 АС/DC
Тип присоединения	внутренняя резьба

*- для уплотнения NBR - Тмакс 80°С - опция

- для уплотнения EPDM - Тмакс 140°С - опция

- для уплотнения VITON - Тмакс 160°С - стандарт

Применение

Соленоидные клапаны из нержавеющей стали TORK SS1014.02...05, нормально-открытые, предназначены для управления нейтральными жидкостями (вода, светлые нефтепродукты и др.) и газами (воздух, нейтральный газ и др.) в широком диапазоне применений, с температурой рабочей среды: от -10°C до +80°C (опционально до 160°С)

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Клапан соленоидный TORK SS1014.02...05, нормально открытый, 2/2 ходовой, нержавеющая сталь, DN10...25, PN16, dP 0,5...40 бар, внутренняя резьба

ОСОБЕННОСТИ Клапана соленоидного TORK SS1014.02...05

Предназначены для управления нейтральными жидкостями (вода, светлые нефтепродукты, гидравлическое масло, дизельное топливо и др.) и газами (воздух, нейтральный газ и др.) в широком диапазоне применений при высоких давлениях.
Температура рабочей среды: –10...+160°C.
Не предназначены для управления агрессивными жидкостями и газами.
Клапаны требуют минимального рабочего перепада давления 0,5 бар.
Надежность, высокое качество исполнения, продолжительный срок службы, коррозионная стойкость.
Широкий диапазон рабочих давлений, пропускных способностей и проходных сечений.
Клапаны имеют всю необходимую разрешительную документацию.
Взаимозаменяемость катушек переменного и постоянного тока.
Соленоидные клапаны должны использоваться на фильтрованных средах.
Соленоидные клапаны могут быть установлены в любом положении, но для оптимальной работы следует устанавливать клапан вертикально, соленоид вверху.
Стандарт трубного присоединения G (BSP) (ISO 228-1), другие трубные присоединения — по запросу (NPT (ANSI 1.20.3)).
Различные материалы исполнения — по запросу.

Спецификация Клапана соленоидного TORK S1014.02...05

Корпус:	Нержавеющая сталь
Внутренние детали:	Нержавеющая сталь
Уплотнение:	VITON
Экранирующая катушка:	Медь
Седла:	Нержавеющая сталь
Трубка сердечника:	Нержавеющая сталь
Пружины:	Нержавеющая сталь
ОПЦИЯ: Уплотнения - NBR, EPDM - по запросу

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ Клапана соленоидного TORK SS1014.02...05

Продолжительность работы:	ED 100%
Класс изоляции катушки:	Н (180°C)
Пропитка катушки:	Стекловолокно полиэстера
Изоляция катушки:	Усиленное стекловолокно
Температура окружающей среды:	от -10°C до +60°C
Степень защиты:	IP 65 (EN 60529) при правильном присоединении
Электрический разъем:	Разъем согласно DIN 46340 с тремя плоскими клеммами (DIN 43650)
Спецификация разъема:	ISO 4400 / EN 175301-803, форма А, кабельный ввод для кабелей с внешним диаметром от 6 до 8 мм
Электрическая безопасность:	IEC 335
Стандартные напряжения: (Другие напряжения и 60 Гц - по запросу)	DC (=): 12 В, 24 В, 48 В, 110 В
	АС (~): 12 В, 24 В, 48 В, 110 В, 230 В/ 50 Гц
Допуски напряжения:	DC (=): +10/-5% АС (~): +10/-15%
Электрический разъем со светодиодным индикатором - по запросу

ГАБАРИТНЫЕ РАЗМЕРЫ Клапана соленоидного TORK SS1014.02...05 (мм)

G	A	B	C	D	E	F	H	I
3/8"	79	98	32	45	94,8	52	76	127
1/2"	79	99	32	45	96,2	52	76	128
3/4"	90	106	32	45	97,2	53	76	134
1"	90	112	32	45	98,7	53	76	143

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ Клапана соленоидного TORK SS1014.02...05

Макс. вязкость:	5°Е (~37 сСт или мм²/с)
Время срабатывания:	открытие: 30 мс закрытие: 30 мс
Макс. допустимое давление:	40 бар
Температура раб. среды:	для NBR: от -10°C до +80°C для EPDM: от -10°C до +130°C для PTFE: от -10°C до +140°C

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Клапана соленоидного TORK SS1014.02...05

Присоед. размер, (G)	Проход. сечение, (мм)	Номер по каталогу	Пропускная способность Kv, (л/мин)	Перепад давления, (бар)		Температура рабочей среды, (°C)		Материал корпуса	Уплотнение	Масса, (кг)
				Мин.	Макс.	Мин.	Макс.

3/8	12,5	SS101402125V	48	0,5	40	–10	160	Нерж. сталь	Viton	0,84
1/2	14,5	SS101403145V	70	0,5	40	–10	160	Нерж. сталь	Viton	0,82
3/4	17	SS101404170V	90	0,5	40	–10	160	Нерж. сталь	Viton	0,96
1	17	SS101405170V	90	0,5	40	–10	160	Нерж. сталь	Viton	0,94

Полезная информация
1 бар:14,5 PSI:10 м H₂O:10 Н/см²:1 кг/см²:10⁵Па; 1 PSI:69 мбар; 1 м³/ч:4,405 галлон/мин:16,7 л/мин.; 1 галлон/мин.:0,227 м³/ч; Cv:1,16 Kv; 0°C:89,6 F
Уплотнения: NBR - нитрил-бутадиеновая резина, FPM (VITON) - фторэластомер, EPDM - этилен-пропиленовый эластомер

Если Вы не уверены в правильности самостоятельного подбора оборудования - Вы можете заполнить опросный лист онлайн на сайте, скачать его, либо обратиться за помощью к инженерам компании «Академия Тепла» по телефону 8 (800) 707-88-04 или почте info@a-tepla.ru
