Клапан соленоидный TORK SS1030.02...08, нормально закрытый, 2/2 ходовой, нержавеющая сталь, DN10...50, PN16, dP 0,5...16 бар, внутренняя резьба

Технические характеристики

Тип клапана	Нормально-закрытый
Условный диаметр	10...50 мм
Перепад давления	0,5...16 бар
Рабочая температура	-10...+160°С*
Питание	24...220 АС/DC
Тип присоединения	внутренняя резьба

*- для уплотнения NBR - Тмакс 80°С - стандарт

- для уплотнения EPDM - Тмакс 140°С - опция

- для уплотнения VITON - Тмакс 160°С - опция

Применение

Соленоидные клапаны из нержавеющей стали TORK SS1030.02...08, нормально-закрытые, предназначены для управления нейтральными жидкостями (вода, светлые нефтепродукты и др.) и газами (воздух, нейтральный газ и др.) в широком диапазоне применений, с температурой рабочей среды: от -10°C до +80°C (опционально до 160°С)

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

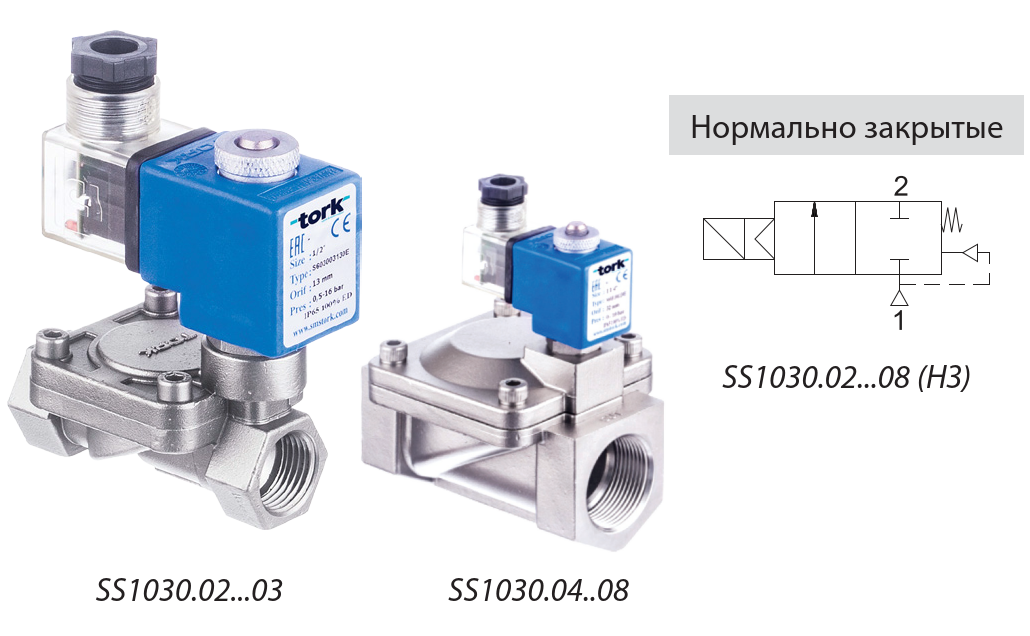

Клапан соленоидный TORK SS1030.02...08, нормально закрытый, 2/2 ходовой, нержавеющая сталь, DN10...50, PN16, dP 0,5...16 бар, внутренняя резьба

ОСОБЕННОСТИ Клапана соленоидного TORK SS1030.02...08

Предназначены для управления нейтральными жидкостями (вода, светлые нефтепродукты и др.) и газами (воздух, нейтральный газ и др.) в широком диапазоне применений
Температура рабочей среды: от -10°C до +160°C
Не предназначены для управления агрессивными жидкостями и газами
Клапаны не требуют наличия минимального перепада давления
Компактность и малый вес обеспечивают простоту и легкость установки
Надежность, высокое качество исполнения, продолжительный срок службы, коррозионная стойкость
Широкий диапазон рабочих давлений, пропускных способностей и проходных сечений
Два монтажных отверстия в корпусе клапана - по запросу
Клапаны имеют всю необходимую разрешительную документацию
Взаимозаменяемость катушек переменного и постоянного тока
Соленоидные клапаны должны использоваться на фильтрованных средах
Соленоидные клапаны могут быть установлены в любом положении, но для оптимальной работы следует устанавливать клапан вертикально, соленоид вверху
Стандарт трубного присоединения G (BSP) (ISO 228-1), другие трубные присоединения - по запросу (NPT (ANSI 1.20.3))

Спецификация Клапана соленоидного TORK SS1030.02...08

Корпус:	Нержавеющая сталь
Внутренние детали:	Нержавеющая сталь
Уплотнение:	NBR*
Экранирующая катушка:	Медь
Седла:	Нержавеющая сталь
Трубка сердечника:	Нержавеющая сталь
Пружины:	Нержавеющая сталь
* - Уплотнения - FPM (VITON), EPDM - по запросу

МАРКИРОВКА Клапана соленоидного серии TORK SS1030.02...08

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ Клапана соленоидного TORK SS1030.02...08

Продолжительность работы:	ED 100%
Класс изоляции катушки:	Н (180°C)
Пропитка катушки:	Стекловолокно полиэстера
Изоляция катушки:	Усиленное стекловолокно
Температура окружающей среды:	от -10°C до +60°C
Степень защиты:	IP 65 (EN 60529) при правильном присоединении
Электрический разъем:	Разъем согласно DIN 46340 с тремя плоскими клеммами (DIN 43650)
Спецификация разъема:	ISO 4400 / EN 175301-803, форма А, кабельный ввод для кабелей с внешним диаметром от 6 до 8 мм
Электрическая безопасность:	IEC 335
Стандартные напряжения: (Другие напряжения и 60 Гц - по запросу)	DC (=): 12 В, 24 В, 48 В, 110 В
	АС (~): 12 В, 24 В, 48 В, 110 В, 230 В/ 50 Гц
Допуски напряжения:	DC (=): +10/-5%, АС (~): +10/-15%
Электрический разъем со светодиодным индикатором - по запросу

ГАБАРИТНЫЕ РАЗМЕРЫ Клапана соленоидного TORK SS1030.02...08 (мм)

G	A	B	H
3/8"	79	52	98
1/2"	79	52	98
3/4"	75	58	118
1"	90	61	123
1¹/₄"	110	83	146
1¹/₂"	129	95	146
2"	150	110	157

Основные параметры Клапана соленоидного TORK SS1030.02...08

Макс. вязкость:	5°Е (~37 сСт или мм²/с)
Время срабатывания:	открытие: 400-500 мс DN3/8"...1" 400-1600 мс DN 1 1/4"...2" закрытие: 400-500 мс DN3/8"...1" 1000-2000 мс DN 1 1/4"...2"
Макс. допустимое давление:	10 бар
Температура раб. среды:	для FPM (VITON): от -10°C до +160°C

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Клапана соленоидного TORK SS1030.02...08

Присоед. размер, (G)	Проход. сечение, (мм)	Номер по каталогу	Пропускная способность Kv, (л/мин)	Перепад давления, (бар)		Температура рабочей среды, (°C)		Материал корпуса	Уплотнение	Масса, (кг)
				Мин.	Макс.	Мин.	Макс.
3/8	12,5	SS103002125N	48	0,5	16	–10	80	Нерж. сталь	NBR	1,08
1/2	12,5	SS103003125N	48	0,5	16	–10	80	Нерж. сталь	NBR	1,04
3/4	20	SS103004170N	108	0,5	16	–10	80	Нерж. сталь	NBR	1,06
1	25	SS103005170N	172	0,5	16	–10	80	Нерж. сталь	NBR	1,2
1¹/₄	30	SS103006300N	315	0,5	12	–10	80	Нерж. сталь	NBR	3,45
1¹/₂	39	SS103007390N	430	0,5	12	–10	80	Нерж. сталь	NBR	3,35
2	46	SS103008460N	690	0,5	12	–10	80	Нерж. сталь	NBR	3,78

Если Вы не уверены в правильности самостоятельного подбора оборудования - Вы можете заполнить опросный лист онлайн на сайте, скачать его, либо обратиться за помощью к инженерам компании «Академия Тепла» по телефону 8 (800) 707-88-04 или почте info@a-tepla.ru
