Соленоидные клапаны и клапаны с пневмоприводом
/
Соленоидные клапаны
/
Клапан соленоидный TORK SS1031.02...08, нормально-открытый, 2/2 ходовой, нержавеющая сталь, DN10...50, PN16, dP 0,5...12 бар, внутренняя резьба

Клапан соленоидный TORK SS1031.02...08, нормально-открытый, 2/2 ходовой, нержавеющая сталь, DN10...50, PN16, dP 0,5...12 бар, внутренняя резьба

Технические характеристики
Тип клапана Нормально-открытый
Условный диаметр 10...50 мм
Перепад давления 0,5...12 бар
Рабочая температура -10...+160°С*
Питание 24...220 АС/DC
Тип присоединения внутренняя резьба
*- для уплотнения NBR - Тмакс 80°С - стандарт
- для уплотнения VITON - Тмакс 160°С
- для уплотнения EPDM - Тмакс 130°С
Применение

Соленоидные клапаны из нержавеющей стали TORK SS1031 — 2/2 ходовые  нормально открытые соленоидные клапаны непрямого действия предназначены для управления нейтральными жидкостями (вода, светлые нефтепродукты и др.) и газами (воздух, нейтральный газ и др.) в широком диапазоне применений.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

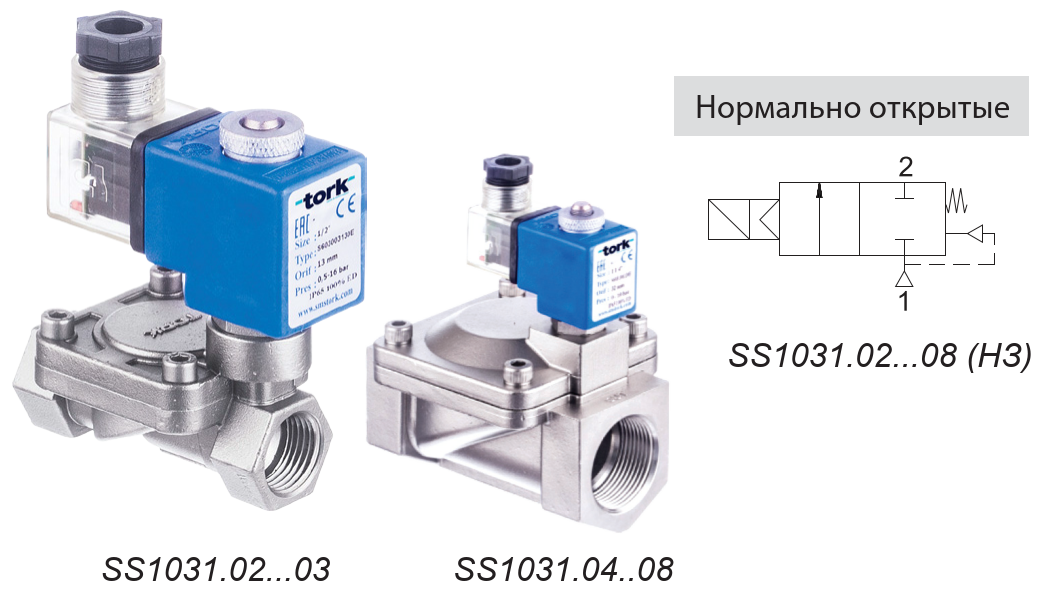

Клапан соленоидный TORK SS1031.02...08, нормально-открытый, 2/2 ходовой, нержавеющая сталь, DN10...50, PN16, dP 0,5...12 бар, внутренняя резьба



ОСОБЕННОСТИ Клапана соленоидного  TORK SS1031.02...08

  • Предназначены для управления нейтральными жидкостями (вода, светлые нефтепродукты и др.) и газами (воздух, нейтральный газ и др.) в широком диапазоне применений
  • Температура рабочей среды: от -10°C до +160°C
  • Не предназначены для управления агрессивными жидкостями и газами
  • Клапаны не требуют наличия минимального перепада давления
  • Компактность и малый вес обеспечивают простоту и легкость установки
  • Надежность, высокое качество исполнения, продолжительный срок службы, коррозионная стойкость
  • Широкий диапазон рабочих давлений, пропускных способностей и проходных сечений
  • Два монтажных отверстия в корпусе клапана - по запросу
  • Клапаны имеют всю необходимую разрешительную документацию
  • Взаимозаменяемость катушек переменного и постоянного тока
  • Соленоидные клапаны должны использоваться на фильтрованных средах
  • Соленоидные клапаны могут быть установлены в любом положении, но для оптимальной работы следует устанавливать клапан вертикально, соленоид вверху
  • Стандарт трубного присоединения G (BSP) (ISO 228-1), другие трубные присоединения - по запросу (NPT (ANSI 1.20.3))



Спецификация Клапана соленоидного  TORK SS1031.02...08

Корпус: Нержавеющая сталь
Внутренние детали: Нержавеющая сталь
Уплотнение: NBR*
Экранирующая катушка: Медь
Седла: Нержавеющая сталь
Трубка сердечника: Нержавеющая сталь
Пружины: Нержавеющая сталь
* - Уплотнения - FPM (VITON), EPDM - по запросу



МАРКИРОВКА Клапана соленоидного серии  TORK SS1031.02...08





ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ Клапана соленоидного  TORK SS1031.02...08

Продолжительность работы: ED 100%
Класс изоляции катушки: Н (180°C)
Пропитка катушки: Стекловолокно полиэстера
Изоляция катушки: Усиленное стекловолокно
Температура окружающей среды: от -10°C до +60°C
Степень защиты: IP 65 (EN 60529) при правильном присоединении
Электрический разъем: Разъем согласно DIN 46340 с тремя плоскими клеммами (DIN 43650)
Спецификация разъема: ISO 4400 / EN 175301-803, форма А, кабельный ввод для кабелей с внешним диаметром от 6 до 8 мм
Электрическая безопасность: IEC 335
Стандартные напряжения:
(Другие напряжения и 60 Гц - по запросу)		 DC (=): 12 В, 24 В, 48 В, 110 В
АС (~): 12 В, 24 В, 48 В, 110 В, 230 В/ 50 Гц
Допуски напряжения: DC (=): +10/-5%, АС (~): +10/-15%
Электрический разъем со светодиодным индикатором - по запросу

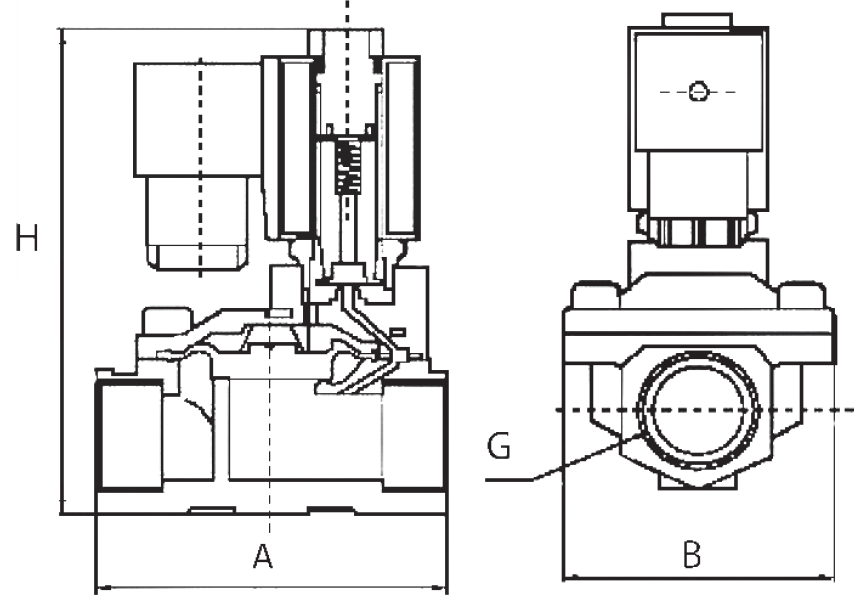

ГАБАРИТНЫЕ РАЗМЕРЫ Клапана соленоидного  TORK SS1031.02...08 (мм)

G A B H
3/8" 79 52 98
1/2" 79 52 98
3/4" 75 58 130
1" 90 61 117
11/4" 110 83 158
11/2" 129 95 158
2" 150 110 179



Основные параметры Клапана соленоидного  TORK SS1031.02...08

Макс. вязкость: 5°Е (~37 сСт или мм2/с)
Время срабатывания:
открытие: 400-1600 мс
закрытие:  1000-2000 мс
Макс. допустимое давление: 12 бар
Температура раб. среды: для FPM (VITON): от -10°C до +160°C



 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Клапана соленоидного  TORK SS1031.02...08

Присоед. размер, (G) Проход. сечение, (мм) Номер по каталогу Пропускная способность Kv, (л/мин) Перепад давления, (бар) Температура рабочей среды, (°C) Материал
корпуса		 Уплотнение Масса, (кг)
Мин. Макс. Мин. Макс.
3/8 12,5 SS103102125N 48 0,5 12 –10 80 Нерж. сталь NBR 1,15
1/2 12,5 SS103103125N 48 0,5 12 –10 80 Нерж. сталь NBR 1,1
3/4 20 SS103104170N 108 0,5 12 –10 80 Нерж. сталь NBR 1,12
1 25 SS103105170N 172 0,5 12 –10 80 Нерж. сталь NBR 1,3
11/4 30 SS103106300N 315 0,5 12 –10 80 Нерж. сталь NBR 3,55
11/2 39 SS103107390N 430 0,5 12 –10 80 Нерж. сталь NBR 3,45
2 46 SS103108460N 690 0,5 12 –10 80 Нерж. сталь NBR 3,88

Если Вы не уверены в правильности самостоятельного подбора оборудования - Вы можете заполнить опросный лист онлайн на сайте, скачать его, либо обратиться за помощью к инженерам компании «Академия Тепла» по телефону 8 (800) 707-88-04 или почте info@a-tepla.ru
