| Условный диаметр | 15...25 мм |
| Условное давление | 25 бар |
| Давление настройки | 0,14...8,6 бар |
| Температура среды | до 80/210°С |
| Величина Kvs | 1,7...3,1 м3/ч |
| Тип присоединения | резьба, фланец |
Клапаны редукционные ADCA PRV25 и PRW25– компактные и надежные регулирующие клапаны прямого действия (регуляторы давления «после себя»). Клапан предназначен для редуцирования пара с температурой t° до +230 °С, а так же воды и воздуха t° до +80 °С. Редукционные клапаны ADCA PRV25 / PRW25 отличает простота эксплуатации, легкость настройки, возможность обслуживания без демонтажа с трубопровода, а также высокая пропускная способность и диапазоны настройки для своего класса.
ОПИСАНИЕ РЕДУКЦИОННОГО КЛАПАНА ADCA PRV25 и PRW25
Клапаны редукционные ADCA PRV25 – компактные и надежные регулирующие клапаны прямого действия (регуляторы давления «после себя»), предназначенные для снижения давления в пароконденсатных системах, системах водоснабжения, сжатого воздуха, технологических установках. Типовыми применениями являются установка на варочных котлах, стерилизаторах, красильном и прачечном оборудовании и т.д. Редукционные клапаны ADCA PRV25 отличает простота эксплуатации, легкость настройки, возможность обслуживания без демонтажа с трубопровода, а также высокая пропускная способность и диапазоны настройки для своего класса. Многообразие исполнений позволяет подобрать оптимальный вариант в каждом конкретном случае.
| Типоразмер, DN | 1/2"-1"; DN15 мм - DN25 мм |
| Номинальное давление, PN | 25 бар |
| Рабочая среда | Насыщенный пар, вода, сжатый воздух и другие неагрессивные жидкости и газы |
| Материал исполнения | PRV25/2S - углеродистая сталь, уплотнение металл-по-металлу; PRV25/2SG - углеродистая сталь, мягкое уплотнение; PRW25/2S - углеродистая сталь, сбалансированное по давлению мягкое уплотнение; PRV25I - нержавеющая сталь, уплотнение металл-по-металлу; PRV25IG - нержавеющая сталь, мягкое уплотнение; PRW25I - нержавеющая сталь, сбалансированное по давлению мягкое уплотнение. |
| Присоединения | Внутреннее резьбовое ISO 7 Rp или NPT Фланцевое EN 1092-1 PN 25 Фланцевое ASME B16.5 Класс 150 или 300. |
| Монтаж на трубопроводе | Установка на горизонтальном трубопроводе. Перед клапаном рекомендуется установка фильтра и сепаратора с отводом конденсата |
| ОПЦИИ | Исполнение с подъемной рукояткой настройки с контргайкой Исполнение с верхней крышкой с регулировочным винтом Исполнения с пружинной и купольной нагрузкой Исполнения с присоединением на корпусе под манометр |
| Модель клапана | PRV25/2S и PRV25I | PRV25/2SG и PRV25IG | PRW25/2S и PRW25I |
| Номинальное давление, PN | 25 бар | 25 бар | 25 бар |
| Максимальное давление на входе | 17 бар | 17 бар | 14 бар |
| Максимальное давление на выходе | 8,6 бар | 8,6 бар | 8,6 бар |
| Минимальное давление на выходе | 0,14 бар | 0,14 бар | 0,35 бар |
| Максимальная расчетная температура | 210оС | 180 оС | 75 оС |
| Максимальное соотношение давления Рвх/Рвых | 10:1 | 10:1 | 10:1 |
ПРОПУСКНАЯ СПОСОБНОСТЬ, ADCA PRV25 и PRW25, м3/ч
| Типоразмер, DN | 1/2" - DN15 | 3/4" - DN20 | 1" - DN25 |
|---|---|---|---|
| Kvs | 1,7 | 2,6 | 3,1 |
| Цвет пружины | Синий* | Желтый** | Зеленый | Красный |
| Давление, бар | 0,35-1,7 | 0,14-1,7 | 1,4-4,0 | 3,5-8,6 |
| Пружинная и купольные версии, бар | 0,35-1,7 | 0,14-1,7 | 1,4-4,0 | - |
* Применимо только к моделям PRW.
** Применимо только к моделям PRV.
*** Указанные диапазоны относятся к усилиям нагрузки регулировочной пружины. Общее давление на выходе будет соответствовать сумме давлений, возникающих в результате отрегулированного усилия пружины и давления нагрузки, создаваемого куполом.
![]() |
![]() |
![]() |

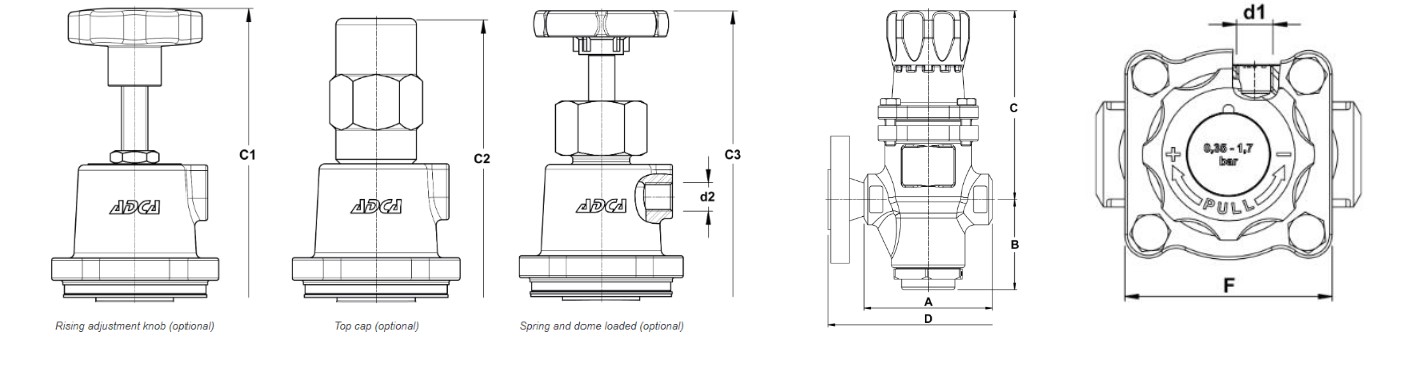

| Подъемная рукоятка настройки с контргайкой | Закрытое исполнение | С дренажным отверстием и герметичным штоком |
![]() |
||||||||||||||||
| Типоразмер, DN | Резьбовое присоединение | Фланцы, PN25 | Class 150 | Class 300 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| А | В | С | С1 | С2 | С3 | d1* | d2** | F | Масс а, кг | D | Масс а, кг | D | Масс а, кг | D | Масс а, кг | |
| 1/2" - DN15 | 96 | 68,5 | 141 | 242 | 237 | 243 | 1/4" | 1/4" | 74 | 3,0 | 150 | 4,4 | 150 | 4,0 | 150 | 4,4 |
| 3/4" - DN20 | 96 | 68,5 | 141 | 242 | 237 | 243 | 1/4" | 1/4" | 74 | 3,0 | 150 | 5,0 | 150 | 4,4 | 150 | 5,3 |
| 1" - DN25 | 96 | 68,5 | 141 | 242 | 237 | 243 | 1/4" | 1/4" | 74 | 2,9 | 160 | 5,5 | 160 | 5,1 | 160 | 5,9 |
* Дополнительное подключение манометра;
** Подключение дренажного штуцера;
Примечание: стандартной комплектации в версиях, изготовленных с фланцами EN 1092-1 PN 16 или резьбой ISO Rp, соединения d1 и d2 имеют внутреннюю резьбу ISO 7 Rp. В версиях с фланцами ASME B16.5 или резьбой NPT эти соединения имеют внутреннюю резьбу NPT.
