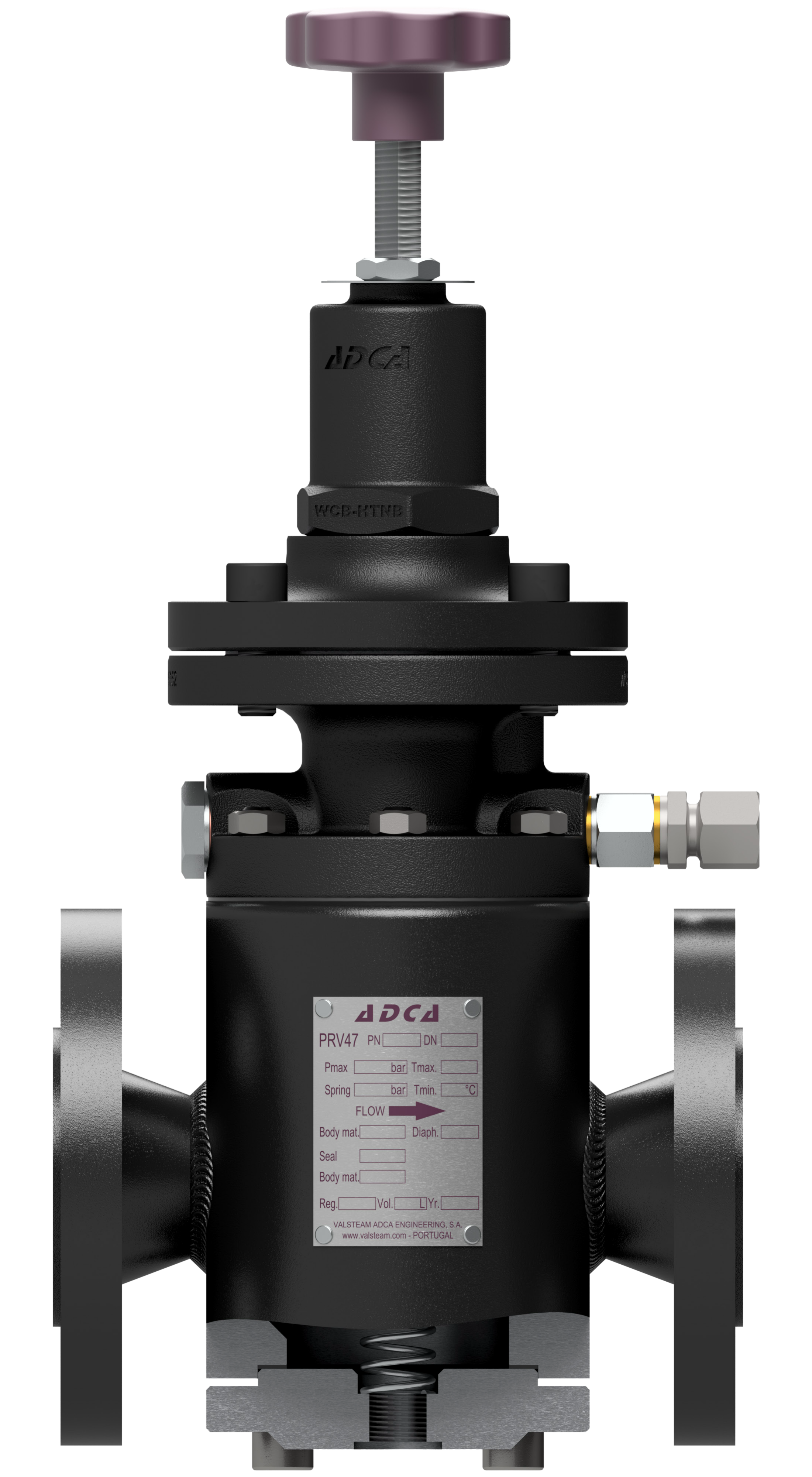

Редукционный клапан ADCA PRV47, пилотный, на пар и газы, DN15...50, PN40, резьбовой, фланцевый, под сварку

Технические характеристики

Условный диаметр	15...50 мм
Условное давление	40 бар
Давление настройки	0,07...17,0 бар
Температура среды	до 180/250°С
Величина Kvs	2,2...37,0 м3/ч
Тип присоединения	резьба, фланец, сварка

Применение

Клапаны редукционные ADCA PRV47 – компактные и надежные регулирующие клапаны с пилотным управлением (регуляторы давления «после себя»). Клапан предназначен для редуцирования пара с температурой t° до +250 °С, а так же воздуха или газов t° до +180 °С Редукционные клапаны ADCA PRV47 отличает простота эксплуатации, легкость настройки, широкие диапазоны настройки и работы клапана.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Редукционный клапан ADCA PRV47, пилотный, на пар и газы, DN15...50, PN40, резьбовой, фланцевый, под сварку из углеродистой или нержавеющей стали

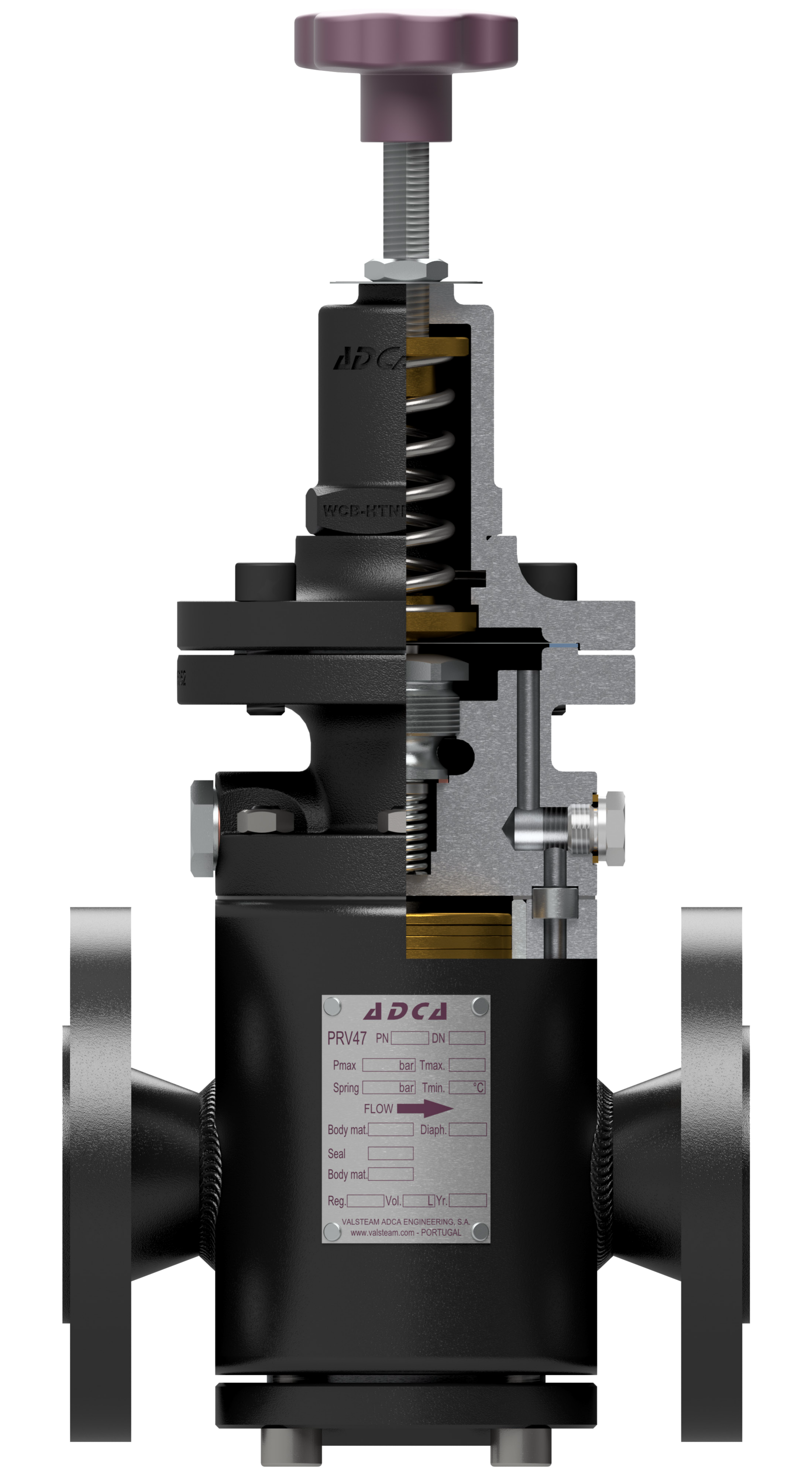

ОПИСАНИЕ РЕДУКЦИОННОГО КЛАПАНА ADCA PRV47

Клапаны редукционные ADCA PRV47 – это регулирующие клапаны прямого действия с пилотным управлением. Клапаны применяются для снижения давления в пароконденсатных системах, системах сжатого воздуха, других инертных газов, а также в жидкостных системах в соответствии с материалами конструкции.

Редукционные клапаны данной серии отличает чувствительное и точное управление давлением даже при колебаниях давления и расхода.

Точное регулирование давления на выходе от 0,07 до 17 бар при широких диапазонах расхода
Надежная конструкция из углеродистой стали или нержавеющей стали
Поршневое управление штоком клапана
Закаленный плунжер

УСТАНОВКА РЕДУКЦИОННОГО КЛАПАНА ADCA PRV47

Редукционнный клапан устанавливается на горизонтальном участке трубопровода. Рекомендуемый прямой участок трубопровода до клапана - 5хDN клапана, рекомендуемый прямой участок после клапана - 10-15хDN клапана. Другие пространственные расположения клапана запрещены. Пилотные клапаны не требуют импульсную трубку, однако для повышения точности регулирования её можно установить. Импульсная трубка должна подключаться на расстоянии не менее 10хDN клапана для повышения точности измерений.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕДУКЦИОННОГО КЛАПАНА ADCA PRV47

Условный диаметр	DN15....50
Условное давление	PN 40 бар
Максимальная рабочая температура	+250°С
Входное давление	До 28 бар
Выходное давление (давление настройки)	0,07...17,0 бар
Макс. редукционное соотношение	10:1
Допустимая протечка по сделу	0,1% от Kvs клапана
Исполнения клапана	PRV57, PRV47E - углеродистая сталь для паровых систем; PRV47i, PRV47iE - нержавеющая сталь для паровых систем (только DN 15- 50 мм); PRV47G, PRV47GE - углеродистая сталь для сжатого воздуха и газов; PRV47Gi, PRV47GiE - исполнение из нержавеющей стали для сжатого воздуха и газов (только DN 15-50 мм). Суффикс "E": исполнение с соленоидным клапаном для дистанционного закрытия; PRS: все модели доступны с дополнительным перепускным пилотом- клапаном, включая PRS57G
Тип присоединения	Фланцевое EN 1092-1 PN40 Внутреннее резьбовое ISO 7 Rp или NPT Фланцевое ASME B16.5 Класс 150 или 300 Сварное внахлест (SW) ASME B16.11
ОПЦИИ	Исполнение с мягким седловым уплотнением Исполнение на низкое давление Исполнение с купольной нагрузкой Исполнение с дренажным штуцером в нижней части клапана Исполнение со стеллитированным плужером и седлом Исполнение с внутренней импульсной трубкой

ОПЦИИ РЕДУКЦИОННОГО КЛАПАНА ADCA PRV47

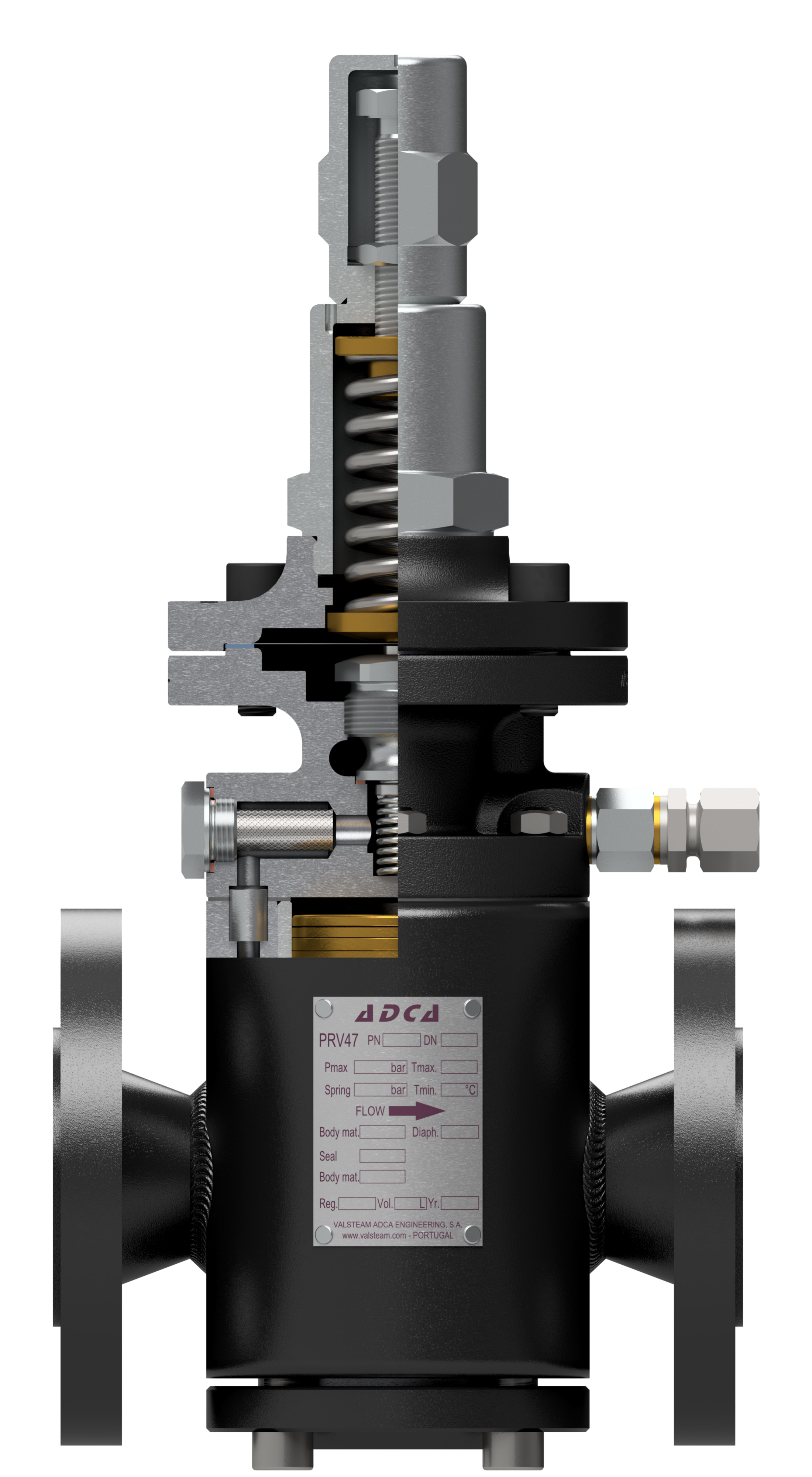

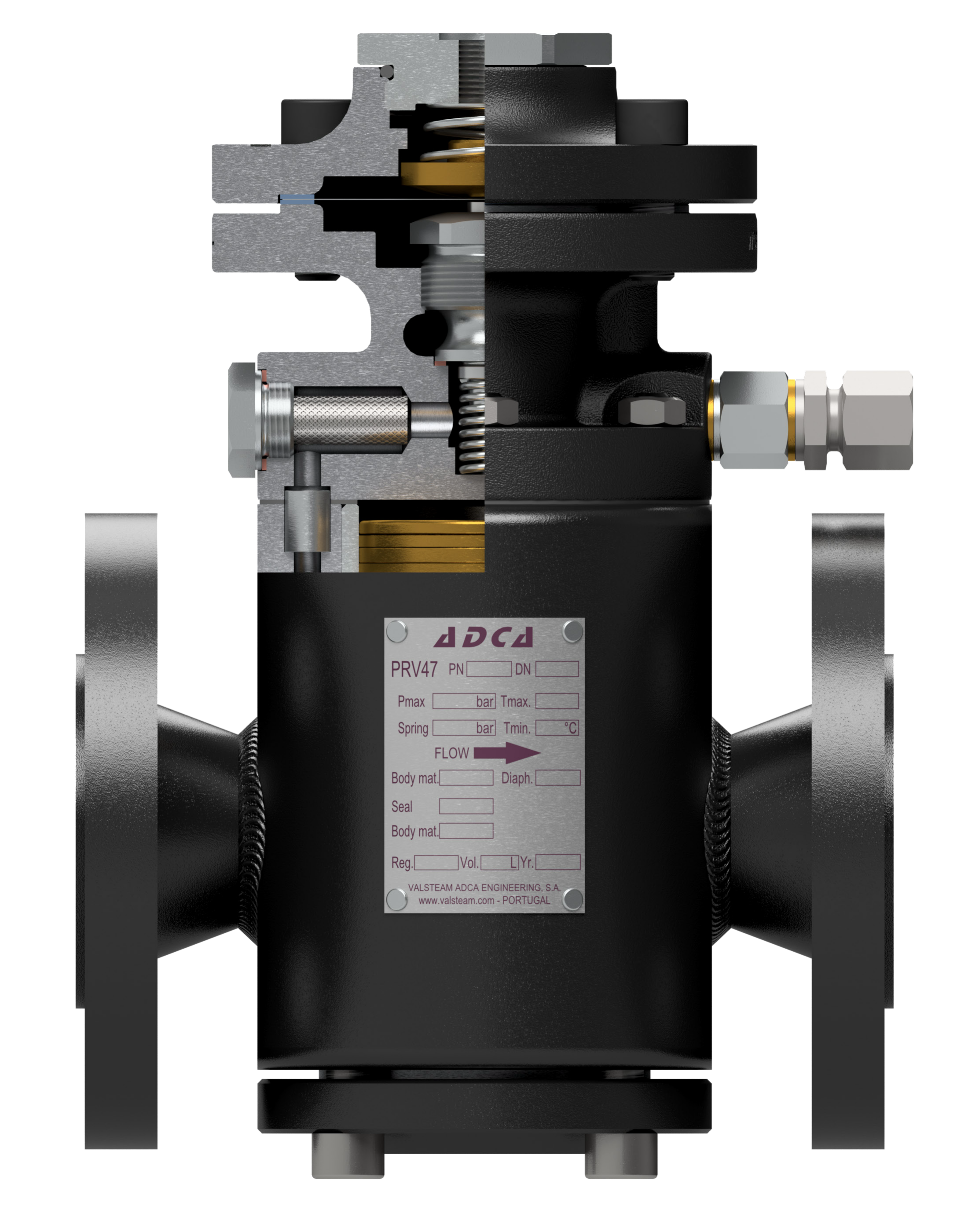

Исполнение на низкое давление	C купольной нагрузкой	Закрытая рукоятка регулировки	C дренажным штуцером в нижней части клапана	C внутренней импульсной трубкой

ДИАПАЗОНЫ НАСТРОЙКИ ДАВЛЕНИЯ НА ВЫХОДЕ ДЛЯ РЕДУКЦИОННОГО КЛАПАНА ADCA PRV47

Цвет пружины	Зеленая w/1 диафрагма	Синяя w/1 диафрагма	Красная w/2 диафрагма	Черная w/2 диафрагма
Давление настройки, бар	0,07 - 0,5* 0,35 - 2,0	1,5 - 5,5	3,5 - 8,5	7,0 - 17,0

* В исполнении клапана на низкое давление.

ПАРАМЕТРЫ ДАВЛЕНИЯ ДЛЯ РЕДУКЦИОННОГО КЛАПАНА ADCA PRV47

Модель	PRV47	PRV47E
Модель	PN40	PN40
Номинальное давление, PN	40 бар	40 бар
Максимальное давление на входе (пар)	28 бар	10 бар
Максимальное давление на входе	31 бар	10 бар
Максимальное давление на выходе	17 бар	10 бар
Минимальное давление на выходе*	0,35	0,35
Максимальная расчетная температура	250оС	180оС
Максимальный диапазон редуцирования	10:1	10:1
Максимальное давления гидравлического теста	60 бар	60 бар

* 0,07 бар с верхним пределом низкого давления (максимальное давление на входе ограничено 7 барами).
Примечание: условия ограничения давления и температуры могут измениться, если выбрана версия «G» для сжатого воздуха и газов или используются мягкие уплотнения / поршневые кольца.

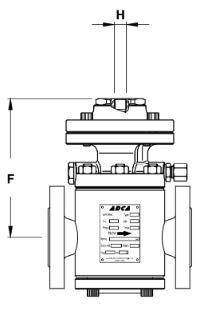

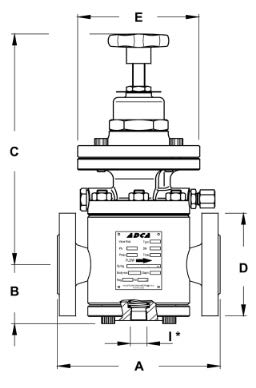

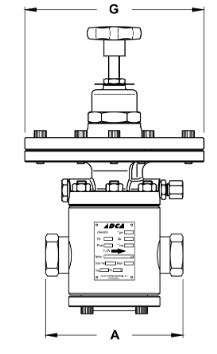

ГАБАРИТНЫЕ РАЗМЕРЫ РЕДУКЦИОННОГО КЛАПАНА ADCA PRV47
