ТЕХНИЧЕСКИЙ
/
РЕДУКЦИОННЫЕ КЛАПАНЫ
/
КЛАПАНЫ РЕДУКЦИОННЫЕ МЕМБРАННЫЕ ADCA P20DS

КЛАПАНЫ РЕДУКЦИОННЫЕ МЕМБРАННЫЕ ADCA P20DS

Технические характеристики
Типоразмер, DN 1/4" – 1/2"
Номинальное давление, PN 25 бар
Максимальная расчетная температура до 200оС
Тип присоединения резьбовое
Применение

Клапаны редукционные ADCA P20DS – регулирующие клапаны прямого действия (регуляторы давления "после себя") с подпружиненной мембраной, со сбалансированным плунжером. Клапаны применяются для снижения давления в системах сжатого воздуха, азота и других газовых и жидкостных сред, совместимых с материалами конструкции.

Типовыми применениями являются установка в составе узлов и станций понижения давления, в том числе и в качестве пилотных клапанов для технологических процессов и оборудования с очень малыми расходами.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

КЛАПАНЫ РЕДУКЦИОННЫЕ МЕМБРАННЫЕ ADCA P20DS

(Нержавеющая сталь, 1/4″ - 1/2″)

ОПИСАНИЕ

Клапаны редукционные ADCA P20DS – регулирующие клапаны прямого действия (регуляторы давления "после себя") с подпружиненной мембраной, со сбалансированным плунжером. Клапаны применяются для снижения давления в системах сжатого воздуха, азота и других газовых и жидкостных сред, совместимых с материалами конструкции.

Типовыми применениями являются установка в составе узлов и станций понижения давления, в том числе и в качестве пилотных клапанов для технологических процессов и оборудования с очень малыми расходами.

ОСНОВНЫЕ СВОЙСТВА

  • Компактная конструкция
  • Неподъемная регулировочная рукоятка
  • Сбалансированный плунжер
  • Полностью изготовлены из нержавеющей стали
  • Ультразвуковая обработка поверхности, исполнение для кислорода с обезжириванием

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Типоразмер, DN 1/4" - 1/2"
Номинальное давление, PN 25 бар
Рабочая среда Сжатый воздух, вода, азот и другие газы, а также жидкости, совместимые с материалами конструкции
Материал исполнения Нержавеющая сталь
Присоединения Внутреннее резьбовое ISO 7 Rp или NPT
Монтаж на трубопроводе В любом положении на горизонтальном или вертикальном трубопроводе
ОПЦИИ Различные варианты мягких седловых уплотнений для водяных и газовых сред
Исполнение с присоединением 1/4" на корпусе для манометра
Исполнение с регулировочным винтом
Исполнение для подсоединения внешней импульсной трубки

ОГРАНИЧЕНИЯ ПО ПРИМЕНЕНИЮ

Модель клапана P20DS
Номинальное давление, PN 25 бар
Максимальное давление на входе 14 бар
Максимальное давление на выходе 8 бар
Минимальное давление на выходе 0,2 бар
Максимальная расчетная температура* 200оС
Максимальное соотношение Рвх/Рвых 10:1

* Другие допустимые температуры по запросу

ПРОПУСКНАЯ СПОСОБНОСТЬ, м3/ч

Типоразмер, DN 1/4" 3/8" 1/2"
Kvs 1,2 1,8 1,8

ДИАПАЗОН РЕГУЛИРОВАНИЯ

1 2 3
0,2 - 1,5 бар 0,3 - 3,0 бар 0,8 - 8 бар

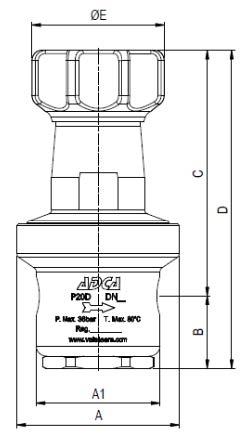

ВЕСОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ

Типоразмер, DN А А1 В С D E d1* d2* Масса, кг
1/4" 80 61 35,5 120,5 156 69 1/4" 1/4" 1,8
3/8" 80 61 35,5 120,5 156 69 1/4" 1/4" 1,8
1" 80 80 35,5 120,5 156 69 1/4" 1/4" 2,5

*Опционально: исполнение с закрытым вентиляционным отверстием (d);
Подсоединение d2 для манометра
Примечание: все дополнительные резьбовые соединения выполняются в тех же стандартах, как и основное.

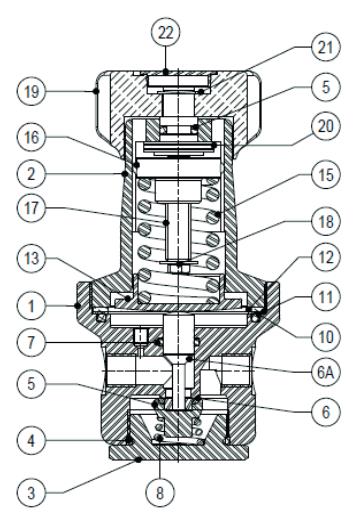

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ

№ Наименование Материал
1 Корпус AISI 316 / 1.4401; A351 CF8M /
    1.4408
2 Крышка корпуса AISI 316 / 1.4401; A351 CF8M /
    1.4408
3 Нижняя часть корпуса AISI 316 / 1.4401; A351 CF8M /
    1.4408
4 Уплотнение O-ring* Viton
5 Плунжер* AISI 316 / 1.4401
6 Уплотнение по седлу* Viton
6А Шток AISI 316 / 1.4401
7 Уплотнение O-ring* Viton
8 Пружина AISI 302 / 1.4300
10 Прокладка* Прессованное арамидное волокно
11 Мембрана AISI 301 / 1.4410
12 Прокладка Алюминий
13 Тарелка пружины AISI 304 / 1.4301
15 Регулировочная пружина* Пружинная сталь
16 Верхняя тарелка пружины Медь
17 Регулировочный винт AISI 304 / 1.4301
18 Стопорная шайба Нержавеющая сталь А2-70
19 Рукоятка Окрашенный алюминий
20 Подшипник Коррозионно-стойкая сталь
21 Кольцо Нержавеющая сталь
22 Заглушка гайки Пластик

* Доступные к заказу запасные части.
** Опционально.
Примечания: Все клапаны имеют серийный номер. В случае нестандартных клапанов этот номер должен быть указан при заказе запасных частей.
