КЛАПАНЫ РЕДУКЦИОННЫЕ МЕМБРАННЫЕ ADCA P20P

КЛАПАНЫ РЕДУКЦИОННЫЕ МЕМБРАННЫЕ ADCA P20P

Технические характеристики
Типоразмер, DN 1/4"
Номинальное давление, PN 320 бар
Максимальная расчетная температура до 80оС
Тип присоединения резьбовое
Применение

Клапаны редукционные ADCA P20P – регулирующие клапаны прямого действия (регуляторы давления "после себя") с подпружиненной мембраной, поршневые с сбалансированным плунжером. Клапаны применяются для снижения давления в системах сжатого воздуха, азота и других газовых, совместимых с материалами конструкции.

Типовыми применениями являются установка в составе контрольно-измерительных узлов, технологических процессов и оборудования с очень малыми расходами.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

КЛАПАНЫ РЕДУКЦИОННЫЕ МЕМБРАННЫЕ ADCA P20P

(Нержавеющая сталь, 1/4")

ОПИСАНИЕ

Клапаны редукционные ADCA P20P – регулирующие клапаны прямого действия (регуляторы давления "после себя") с подпружиненной мембраной, поршневые с сбалансированным плунжером. Клапаны применяются для снижения давления в системах сжатого воздуха, азота и других газовых, совместимых с материалами конструкции.

Типовыми применениями являются установка в составе контрольно-измерительных узлов, технологических процессов и оборудования с очень малыми расходами.

ОСНОВНЫЕ СВОЙСТВА

  • Компактная конструкция
  • Полностью изготовлен из цельного пруткового материала
  • Неподъемная регулировочная рукоятка
  • Ультразвуковая обработка поверхности, исполнение для кислорода с обезжириванием

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Типоразмер, DN 1/4"
Номинальное давление, PN 320 бар
Рабочая среда Сжатый воздух, вода, азот и другие газы, а также жидкости, совместимые с материалами конструкции
Материал исполнения Нержавеющая сталь
Присоединения Внутреннее резьбовое ISO 7 Rp или NPT
Монтаж на трубопроводе В любом положении
ОПЦИИ Различные варианты мягких седловых уплотнений для водяных и газовых сред: EPDM, NBR, PTFE, FPM / Viton
Исполнение с перепуском для уменьшения выходного давления в условиях отсутствия среды
Исполнение с вентиляционным отверстием под панелью
Исполнение с монтажным кольцом и пластиной
Исполнение с возможностью монтажа снизу корпуса
Исполнение с присоединением 1/4" на корпусе для манометра
Исполнение с регулировочным винтом



ОГРАНИЧЕНИЯ ПО ПРИМЕНЕНИЮ



Модель клапана P20P
Номинальное давление, PN 320 бар
Максимальное давление на входе 220 бар / 80 бар
Максимальное давление на выходе 200 бар
Минимальное давление на выходе 0,2 бар
Максимальная расчетная температура* 80оС
Максимальное соотношение Рвх/Рвых 40:1

* Другие допустимые температуры по запросу.

ПРОПУСКНАЯ СПОСОБНОСТЬ, м3/ч

Типоразмер, DN 1/4"
Kvs 0,043 0,22 0,62



ДИАПАЗОН РЕГУЛИРОВАНИЯ



1 2 3 4 5 6 7
0,2 - 1,5 бар 0,3 - 3,0 бар 0,8 - 8 бар 1,5 - 15 бар 3 - 30 бар 5 - 50 бар 20 - 200 бар

* Для исполнения на низкое давление.

ВЕСОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ

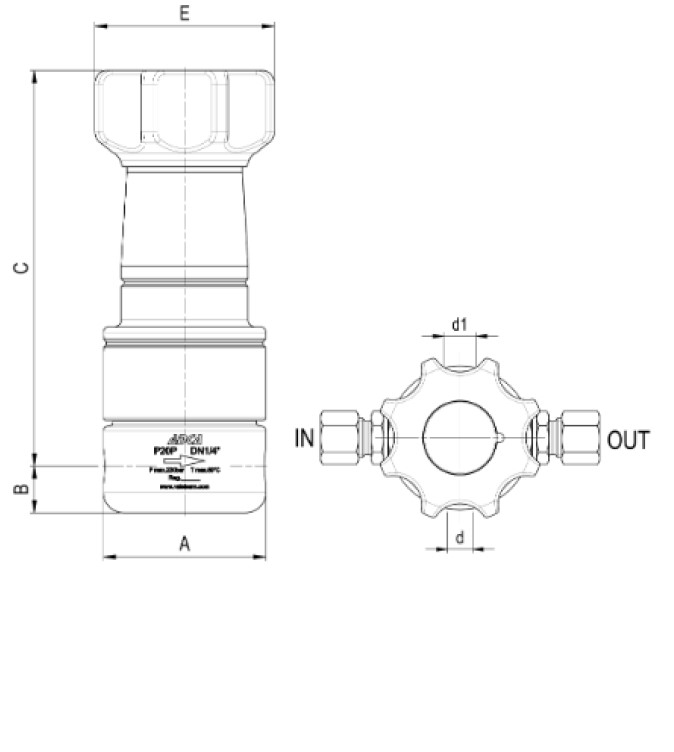

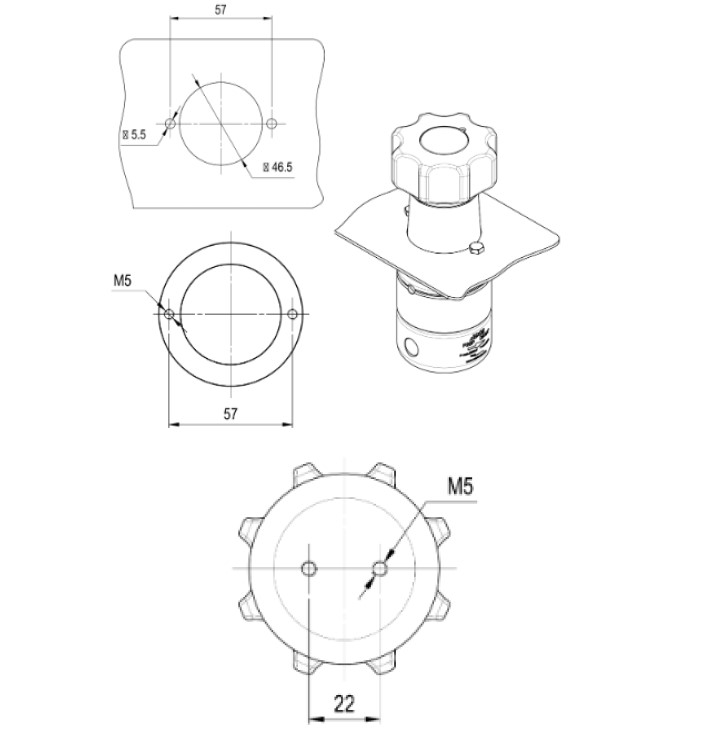

Стандартное исполнение Монтаж на пластине / Монтаж снизу корпуса клапана
Типоразмер, DN А В С E d* d1* Масса, кг
1/4" 59 17 143,5 69 1/8” ¼” 2,5

*Опционально: исполнение с закрытым вентиляционным отверстием (d);
Подсоединение d2 для манометра
Примечание: все дополнительные резьбовые соединения выполняются в тех же стандартах, как и основное.

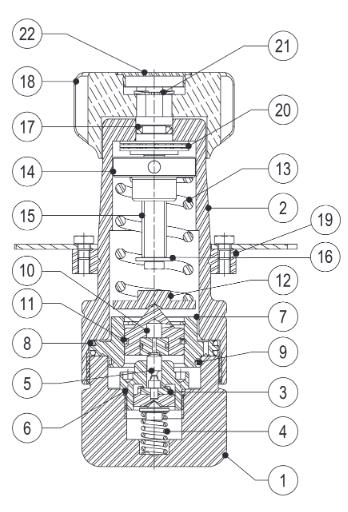

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ

№ Наименование Материал
1 Корпус AISI 316L / 1.4404
2 Крышка корпуса AISI 316L / 1.4404
3 Уплотнение по седлу* EPDM, NBR, PTFE, FPM / Viton
4 Пружина* AISI 302 / 1.4300
5 Шток AISI 316L / 1.4404
6 Уплотнение O-ring* EPDM, NBR, PTFE, FPM / Viton
7 Гильза поршня AISI 316L / 1.4404
8 Уплотнение O-ring* EPDM, NBR, PTFE, FPM / Viton
9 Уплотнение O-ring* EPDM, NBR, PTFE, FPM / Viton
10 Поршень AISI 316L / 1.4404
11 Уплотнение O-ring* EPDM, NBR, PTFE, FPM / Viton
12 Тарельчатая пружина AISI 316L / 1.4404
13 Регулировочная пружина* Пружинная сталь
14 Верхняя пластина пружины AISI 316L / 1.4404
15 Регулирующий винт AISI 316L / 1.4404
16 Стопорная шайба Нержавеющая сталь А2-70
17 Уплотнение O-ring* EPDM, NBR, PTFE, FPM / Viton
18 Рукоятка Окрашенный алюминий
19 Монтажное кольцо пластины** AISI 316L / 1.4404
20 Подшипник Коррозионностойкая сталь
21 Внешнее изогнутое кольцо Нержавеющая сталь
22 Гайка крышки Пластик

* Доступные к заказу запасные части.
** Опционально.
Примечания: Все клапаны имеют серийный номер. В случае нестандартных клапанов этот номер должен быть указан при заказе запасных частей.
