ТЕХНИЧЕСКИЙ
/
РЕДУКЦИОННЫЕ КЛАПАНЫ
/
КЛАПАНЫ РЕДУКЦИОННЫЕ МЕМБРАННЫЕ ADCA PRV 30SS

КЛАПАНЫ РЕДУКЦИОННЫЕ МЕМБРАННЫЕ ADCA PRV 30SS

Технические характеристики
Типоразмер, DN 1"- 2"; DN25 - DN50 мм
Номинальное давление, PN 63 бар (для резьбового присоединения), 40 бар (для фланцевого)
Максимальная расчетная температура до 80оС
Тип присоединения резьбовое и фланцевое
Применение

Клапаны редукционные ADCA PRV 30SS – это регуляторы давления прямого действия, мембранные, со сбалансированным по давлению плунжером. Клапаны предназначены для работы с такими средами, как сжатый воздух, вода, а также другими газами и жидкостями, совместимыми с материалами конструкции.

Клапаны могут применяться в составе редукционных узлов и станций для прачечных и сушильных агрегатов, стерилизаторов и другого оборудования различных технологических процессов.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

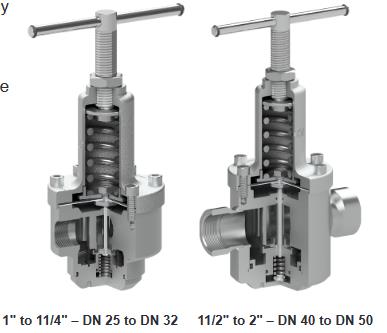

КЛАПАНЫ РЕДУКЦИОННЫЕ МЕМБРАННЫЕ ADCA PRV 30SS

(Нержавеющая сталь, DN1" – 2"; DN25 – DN50 мм)

ОПИСАНИЕ

Клапаны редукционные ADCA PRV 30SS – это регуляторы давления прямого действия, мембранные, со сбалансированным по давлению плунжером. Клапаны предназначены для работы с такими средами, как сжатый воздух, вода, а также другими газами и жидкостями, совместимыми с материалами конструкции.

Клапаны могут применяться в составе редукционных узлов и станций для прачечных и сушильных агрегатов, стерилизаторов и другого оборудования различных технологических процессов.

ОСНОВНЫЕ СВОЙСТВА

  • Компактный дизайн
  • Встроенный фильтр
  • Сбалансированный плунжер
  • Изготовлены полностью из нержавеющей стали
  • Различные варианты уплотнений

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Типоразмер, DN 1"- 2"; DN25 - DN50 мм
Номинальное давление, PN 63 бар (для резьбового присоединения), 40 бар (для фланцевого)
Рабочая среда Cжатый воздух, вода и другие неагрессивные жидкости и газы, совместимые с материалами конструкции
Материал исполнения PRV30SS - нержавеющая сталь
Присоединения Внутреннее резьбовое ISO7 Rp или NPT (доступно только от 11/4" до 2")
Фланцевое EN 1092-1 PN 40 (доступно только от DN32 до DN50) или PN63
Фланцевое ASME B16.5 Класс 150 или 300 (доступно только от 11/4" до 2") или Класс 600
Монтаж на трубопроводе Установка на горизонтальном трубопроводе
ОПЦИИ Исполнения клапанов с различными мягкими седловыми уплотнениями для воды и газов.
Модели с внутренним клапаном сброса, позволяющий снизить давление на выходе в условиях отсутствия расхода.
Соединение 1/4" для подключения манометра на корпусе.
Модели с верхней крышкой (регулировочный винт с крышкой).
Обезжиренное исполнение на кислород.



ПРОПУСКНАЯ СПОСОБНОСТЬ, м3/ч



DN 1" - DN25 мм 11/4" - DN32 мм 11/2" - DN40 мм 2" - DN50 мм
Kvs 6,5 7,2 12,7 13,7



ОГРАНИЧЕНИЯ ПО ПРИМЕНЕНИЮ



Модель PRV31SS
Номинальное давление, PN Класс 150 Класс 300 Класс 600 PN40 PN63*
Максимальное давление на входе 16 бар 40 бар 50 бар 40 бар 50 бар
Максимальное давление на выходе 15 бар
Минимальное давление на выходе 0,2 бар
Максимальная расчетная температура 80 оС
Максимальный диапазон редуцирования 40:1
Максимальное давления в «куполе» 15 бар



ОПЦИИ



Модель с присоединением 1/4" на корпусе для подключения манометра Модель с исполнением с закрытой крышкой и регулировочным винтом Модель с купольной нагрузкой

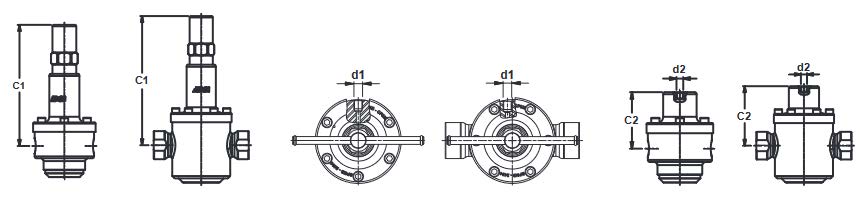

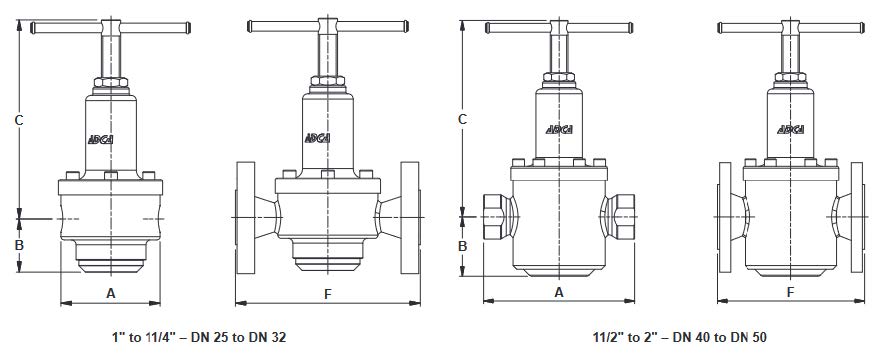

ВЕСОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ
Резьбовое PN40 PN63 >Класс 150 Класс 300 Класс 600
DN А В С С1 D1 С2 D2 Масса , кг F* Масса , кг F* Масса , кг F* Масса , кг F* Масса , кг F* Масса, кг
DN1 - DN25** 125 66 249 257 1/4" 110 1/4" - - - 230 14,1 - - - - 230 12,5
DN11/4 - DN32 125 66 249 257 1/4" 110 1/4" 8,7 260 12,3 260 14,9 260 11,7 260 12,8 260 13,6
DN11/2 - DN40 205 81 268 276 1/4" 129 1/4" 12,4 201 16,3 260 20,1 235 15,9 248 18,1 264 19,2
DN2 - DN50 205 75 274 270 1/4" 123 1/4" 13,2 230 18,2 300 21,3 254 16,7 267 18,6 300 21,0



* Другие строительные длины по запросу.
Примечания: Стандартно в версиях, изготовленных с фланцами EN 1092-1 или резьбой ISO 7 Rp, соединение d1 имеет внутреннюю резьбу ISO 7 Rp.
В версии с фланцами ASME B16.5 или резьбой NPT, это соединение имеет внутреннюю резьбу NPT.
