ТЕХНИЧЕСКИЙ
/
РЕДУКЦИОННЫЕ КЛАПАНЫ
/
КЛАПАНЫ РЕДУКЦИОННЫЕ ПОРШНЕВЫЕ ADCA PRV 31SS

КЛАПАНЫ РЕДУКЦИОННЫЕ ПОРШНЕВЫЕ ADCA PRV 31SS

Технические характеристики
Типоразмер, DN 1/2"- 1"; DN15 - DN25 мм
Номинальное давление, PN 63 бар (для резьбового присоединения), 40 бар (для фланцевого)
Максимальная расчетная температура до 80оС
Тип присоединения резьбовое и фланцевое
Применение

Клапаны редукционные ADCA PRV 31SS – это регуляторы давления прямого действия, мембранные, со сбалансированным по давлению плунжером. Клапаны предназначены для работы с такими средами, как сжатый воздух, вода, а также другими газами и жидкостями, совместимыми с материалами конструкции.

Клапаны могут применяться в составе редукционных узлов и станций для прачечных и сушильных агрегатов, стерилизаторов и другого оборудования различных технологических процессов.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

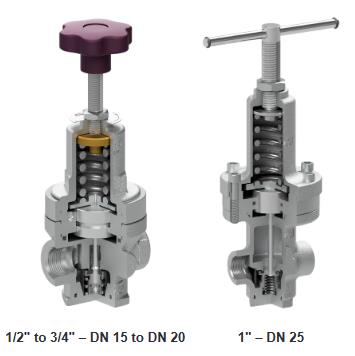

КЛАПАНЫ РЕДУКЦИОННЫЕ ПОРШНЕВЫЕ ADCA PRV 31SS

(Нержавеющая сталь, DN1/2" – 1"; DN15 - 25 мм)

ОПИСАНИЕ

Клапаны редукционные ADCA PRV 31SS – это регуляторы давления прямого действия, мембранные, со сбалансированным по давлению плунжером. Клапаны предназначены для работы с такими средами, как сжатый воздух, вода, а также другими газами и жидкостями, совместимыми с материалами конструкции.

Клапаны могут применяться в составе редукционных узлов и станций для прачечных и сушильных агрегатов, стерилизаторов и другого оборудования различных технологических процессов.

ОСНОВНЫЕ СВОЙСТВА

  • Компактный дизайн
  • Встроенный фильтр
  • Сбалансированный плунжер
  • Изготовлены полностью из нержавеющей стали
  • Различные варианты уплотнений

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Типоразмер, DN 1/2"- 1"; DN15 - DN25 мм
Номинальное давление, PN 63 бар (для резьбового присоединения), 40 бар (для фланцевого)
Рабочая среда Cжатый воздух, вода и другие неагрессивные жидкости и газы, совместимые с материалами конструкции
Материал исполнения PRV31SS - нержавеющая сталь
Присоединения Внутреннее резьбовое ISO7 Rp или NPT
Фланцевое EN 1092-1 PN 40
Фланцевое ASME B16.5 Класс 150 или 300
Монтаж на трубопроводе Установка на горизонтальном трубопроводе
ОПЦИИ Исполнения клапанов с различными мягкими седловыми уплотнениями для воды и газов.
Модели с внутренним клапаном сброса, позволяющий снизить давление на выходе в условиях отсутствия расхода.
Соединение 1/4" для подключения манометра на корпусе. Модели с верхней крышкой (регулировочный винт с крышкой). Обезжиренное исполнение на кислород.



ПРОПУСКНАЯ СПОСОБНОСТЬ, м3/ч



DN 1/2" - DN15 мм 3/4" - DN20 мм 1" - DN25 мм
Kvs 3 3,5 7,5

Минимальная рабочая температура -10оС; * В соответствии с EN 1759-1:2004. ** В соответствии с EN 1092-1:2018

ОГРАНИЧЕНИЯ ПО ПРИМЕНЕНИЮ

Модель PRV31SS
Номинальное давление, PN Класс 150 Класс 300 PN40 PN63*
Максимальное давление на входе 16 бар 40 бар 40 бар 50 бар
Максимальное давление на выходе 50 бар
Минимальное давление на выходе 3 бар
Максимальная расчетная температура 80 оС
Максимальный диапазон редуцирования 40:1

* PN63 для резьбовой модели.

ОПЦИИ

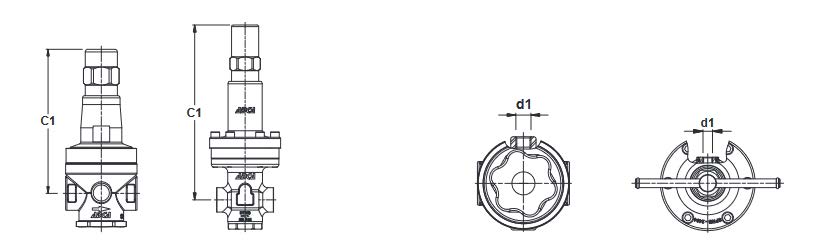

Модель с присоединением 1/4" на корпусе для подключения манометра Модель с исполнением с закрытой крышкой и регулировочным винтом

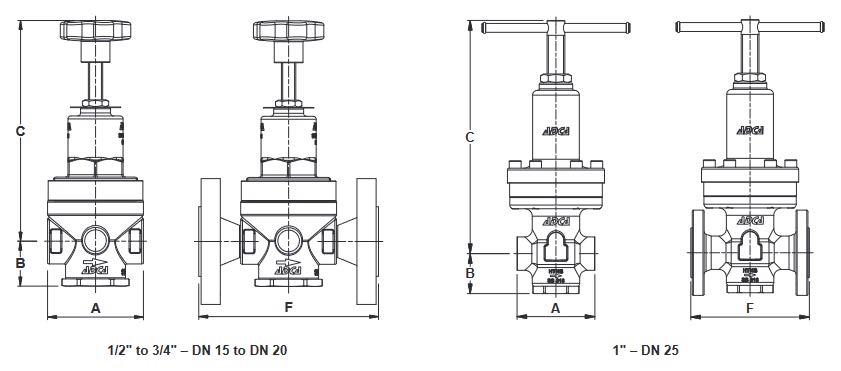

ВЕСОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ
Резьбовое PN40 Класс 150 Класс 300
Типоразмер А В С >С1 D1 Масса , кг F* Масса, кг F* Масса, кг F* Масса, кг
DN1/2" - DN15 80 38 184 162 1/4" 2,8 150 4,9 150 4,2 150 5,2
DN3/4" - DN20 80 38 184 162 1/4" 2,7 150 5,4 150 4,6 150 5,6
DN1" - DN25 105 54 315 322 1/4" 9,2 160 11,8 230 11,1 230 12,2



* Другие строительные длины по запросу.
Примечания: Стандартно в версиях, изготовленных с фланцами EN 1092-1 или резьбой ISO 7 Rp, соединение d1 имеет внутреннюю резьбу ISO 7 Rp.
В версии с фланцами ASME B16.5 или резьбой NPT, это соединение имеет внутреннюю резьбу NPT.
