РЕДУКЦИОННЫЕ КЛАПАНЫ
/
КЛАПАНЫ РЕДУКЦИОННЫЕ ПОРШНЕВЫЕ ADCA PRV 31SS

КЛАПАНЫ РЕДУКЦИОННЫЕ ПОРШНЕВЫЕ ADCA PRV 31SS

Технические характеристики
Типоразмер, DN 1"- 2"; DN25 - DN50 мм
Номинальное давление, PN 63 бар (резьбовое исполнение), 40 бар (фланцевое исполнение)
Максимальная расчетная температура до 80оС
Тип присоединения резьбовое и фланцевое
Применение

Клапаны редукционные ADCA PRV 31SS – это регуляторы давления прямого действия, мембранные, со сбалансированным по давлению плунжером. Клапаны предназначены для работы с такими средами, как сжатый воздух, вода, а также другими газами и жидкостями, совместимыми с материалами конструкции.

Клапаны могут применяться в составе редукционных узлов и станций для прачечных и сушильных агрегатов, стерилизаторов и другого оборудования различных технологических процессов.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

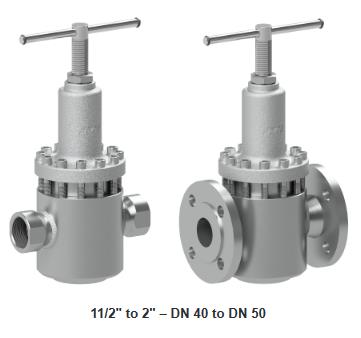

КЛАПАНЫ РЕДУКЦИОННЫЕ ПОРШНЕВЫЕ ADCA PRV 31SS

(Нержавеющая сталь, DN1" – 2"; DN25 – DN50 мм)

ОПИСАНИЕ

Клапаны редукционные ADCA PRV 31SS – это регуляторы давления прямого действия, мембранные, со сбалансированным по давлению плунжером. Клапаны предназначены для работы с такими средами, как сжатый воздух, вода, а также другими газами и жидкостями, совместимыми с материалами конструкции.

Клапаны могут применяться в составе редукционных узлов и станций для прачечных и сушильных агрегатов, стерилизаторов и другого оборудования различных технологических процессов.

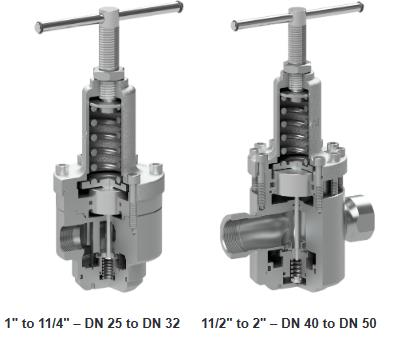

ОСНОВНЫЕ СВОЙСТВА

  • Компактный дизайн
  • Встроенный фильтр
  • Сбалансированный плунжер
  • Изготовлены полностью из нержавеющей стали
  • Различные варианты уплотнений

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Типоразмер, DN 1"- 2"; DN25 - DN50 мм
Номинальное давление, PN 63 бар (резьбовое исполнение), 40 бар (фланцевое исполнение)
Рабочая среда Cжатый воздух, вода и другие неагрессивные жидкости и газы, совместимые с материалами конструкции
Материал исполнения PRV31SS - нержавеющая сталь
Присоединения Внутреннее резьбовое ISO7 Rp или NPT
Фланцевое EN 1092-1 PN 40
Фланцевое ASME B16.5 Класс 150 или 300
Монтаж на трубопроводе Установка на горизонтальном трубопроводе
ОПЦИИ Исполнения клапанов с различными мягкими седловыми уплотнениями для воды и газов.
Модели с внутренним клапаном сброса, позволяющий снизить давление на выходе в условиях отсутствия расхода.
Соединение 1/4" для подключения манометра на корпусе.
Модели с верхней крышкой (регулировочный винт с крышкой).
Обезжиренное исполнение на кислород.



ПРОПУСКНАЯ СПОСОБНОСТЬ, м3/ч



DN 1" - DN25 мм 11/4" - DN32 мм 11/2" - DN40 мм 2" - DN50 мм
Kvs 7,5 8,2 14,4 15,4



ОГРАНИЧЕНИЯ ПО ПРИМЕНЕНИЮ



Модель PRV31SS
Номинальное давление, PN Класс 150 Класс 300 Класс 600 PN40 PN63*
Максимальное давление на входе 16 бар 40 бар 50 бар 40 бар 50 бар
Максимальное давление на выходе 50 бар
Минимальное давление на выходе 3 бар
Максимальная расчетная температура 80 оС
Максимальный диапазон редуцирования 40:1

* PN63 для резьбовой модели.

ОПЦИИ

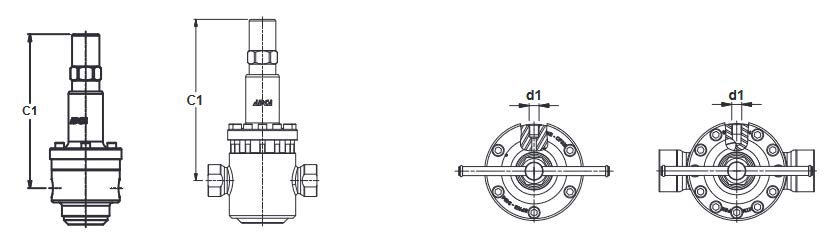

Модель с присоединением 1/4" на корпусе для подключения манометра Модель с исполнением с закрытой крышкой и регулировочным винтом

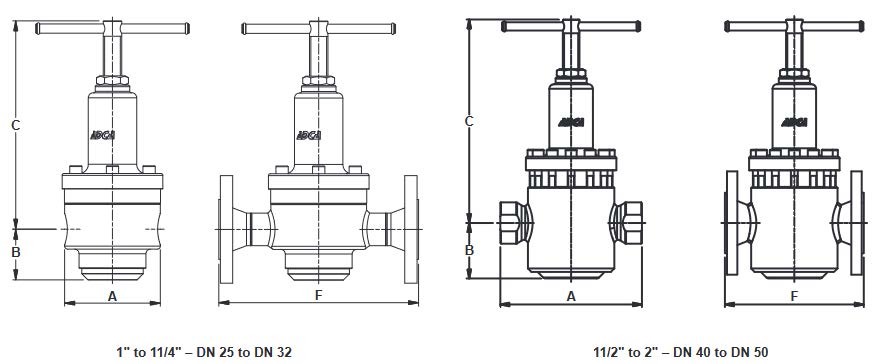

ВЕСОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ
Резьбовое PN40 PN63 Класс 150 Класс 300 Класс 600
DN А В С С1 D1 Масса , кг F* Масса , кг F* Масса , кг F* Масса , кг F* Масса , кг F* Масс а, кг
DN1" - DN25** 125 66 271 280 1/4" - - - 230 16,3 - - - - 230 14,7
DN11/4" - DN32 125 66 271 280 1/4" 11 260 14,9 260 17,2 260 14 260 15,1 260 15,9
DN11/2" - DN40 205 81 296 304 1/4" 14,7 201 18,3 260 22,3 235 18 248 20,2 264 21,2
DN2" - DN50 205 75 302 310 1/4" 15,3 230 20,3 300 23,5 254 19 267 20,7 300 23,2



* Другие строительные длины по запросу.
Примечания: Стандартно в версиях, изготовленных с фланцами EN 1092-1 или резьбой ISO 7 Rp, соединение d1 имеет внутреннюю резьбу ISO 7 Rp.
В версии с фланцами ASME B16.5 или резьбой NPT, это соединение имеет внутреннюю резьбу NPT.
