РЕДУКЦИОННЫЕ КЛАПАНЫ
/
КЛАПАНЫ РЕДУКЦИОННЫЕ ПОРШНЕВЫЕ ADCA PRV 41SS

КЛАПАНЫ РЕДУКЦИОННЫЕ ПОРШНЕВЫЕ ADCA PRV 41SS

Технические характеристики
Типоразмер, DN От 1/4" до 1/2"; DN 15
Номинальное давление, PN 200 бар
Максимальная расчетная температура до 80оС
Тип присоединения резьбовое и фланцевое
Применение

Клапаны редукционные ADCA PRV 41 – это регуляторы давления прямого действия, поршневые со сбалансированным по давлению плунжером. Клапаны предназначены для работы с такими средами, как вода, пар и сжатый воздух, а также другими газами и жидкостями, совместимыми с материалами конструкции.

Клапаны могут также применяться в составе редукционных узлов и станций.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

КЛАПАНЫ РЕДУКЦИОННЫЕ ПОРШНЕВЫЕ ADCA PRV 41SS

ОПИСАНИЕ

Клапаны редукционные ADCA PRV 41 – это регуляторы давления прямого действия, поршневые со сбалансированным по давлению плунжером. Клапаны предназначены для работы с такими средами, как вода, пар и сжатый воздух, а также другими газами и жидкостями, совместимыми с материалами конструкции.

Клапаны могут также применяться в составе редукционных узлов и станций.

ОСНОВНЫЕ СВОЙСТВА

  • Компактный дизайн
  • Сбалансированный плунжер
  • Изготовлен из цельного материала
ОПЦИИ: Исполнения клапанов с различными мягкими седловыми уплотнениями для воды и газов. Модели с внутренним клапаном сброса, позволяющий снизить давление на выходе в условиях отсутствия расхода.Соединение 1/4" для подключения манометра на корпусе модели с верхней крышкой (регулировочный винт с крышкой).
РАБОЧАЯ СРЕДА: Сжатый воздух, вода, а также другие газы и жидкости совместимые с материалами конструкции.
ДОСТУПНЫЕ МОДЕЛИ: PRV41SS - нержавеющая сталь, поршневой
ТИПОРАЗМЕРЫ: От 1/4" до 1/2"; DN 15
ПРИСОЕДИНЕНИЕ: Внутреннее резьбовое ISO7/1Rp или NPT.
Фланцевое EN 1092-1 PN 40 - PN 320.
Фланцевое ASME B16.5 Класс 150, 300 или 600.
УСТАНОВКА: Установка на горизонтальном или вертикальном трубопроводах.
Рекомендуется установка фильтра до клапана.

ПРОПУСКНАЯ СПОСОБНОСТЬ (м3/ч)

DN 1/4" 3/8" 1/2" - DN 15
KVs 0,7 0,8 0,9


ОГРАНИЧЕНИЯ ПО ПРИМЕНЕНИЮ*

Модель клапана PRV41SS
Номинальное давление PN 320
Макс. давление на входе 220 бар
Макс. давление на выходе 200 бар
Мин. давление на выходе 3 бар
Макс. рабочая температура * 80 oC
Максимальное соотношение давления на входе к давлению на выходе (P2/P1) 40:1

*Другое по запросу

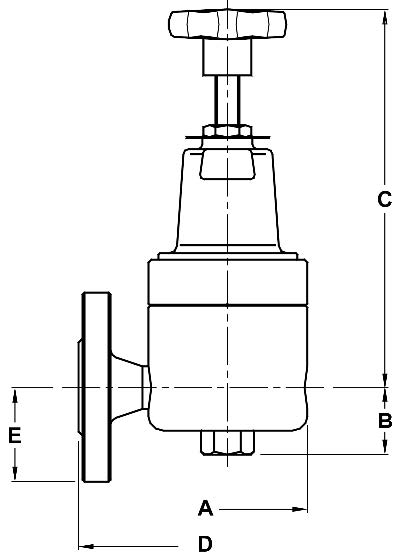

ВЕСОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ

Резьбовое соединение PN 40 PN 63/100 PN 250/320
DN A B С Масса, кг D * E Масса, кг D * E Масса, кг D * E Масса, кг
1/4" 80 35 200 2,7
3/8" 80 35 200 2,7
1/2" 80 35 200 2,7 150 47,5 4,1 210 52,5 5 230 65 7,3
