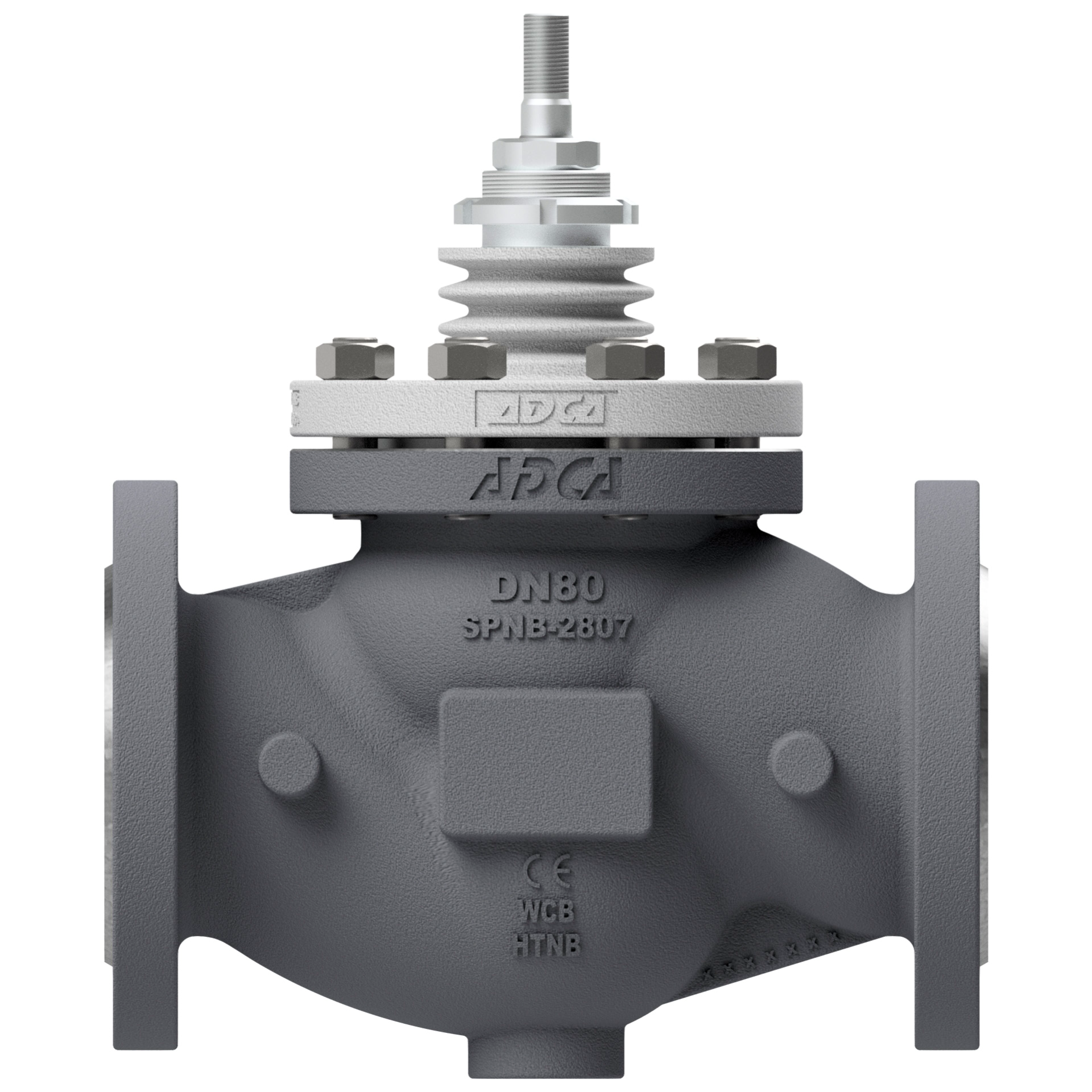

Регулирующий клапан ADCA V16/2, двухходовой, чугун, углерод. и нерж. сталь, DN15...100, PN16/40, Тмакс +400 °С, фланцевый

Технические характеристики

Условный диаметр	15...100 мм
Условное давление	16/40 бар
Kvs клапана	2,4...160,0 м3/ч
Температура среды	-60....+400°С
Класс герметичности	IV/VI
Тип присоединения	фланцевый
Тип управления	электропривод, пневмопривод

Применение

VALSTEAM ADCA V16/2 это серия односедельчатых двухходовых регулирующих клапанов, с управлением электроприводом, пневмоприводом. ADCA V16/2 предназначен для регулирования расхода пара, жидкостей или газов с температурой до +400 °С. Клапаны ADCA V16/2 в зависимости от материала седла могут обеспечить класс герметичности IV (мет.седло) или VI (седло PTFE/Графит). Фланцевое соединение по DIN EN1092. Регулирующие клапаны ADCA V16/2 для установки на температуры до 400°С применяют в качестве уплотнения по штоку сильфон. Комплектуются по желанию клиента электроприводами, а так же пневмоприводами.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

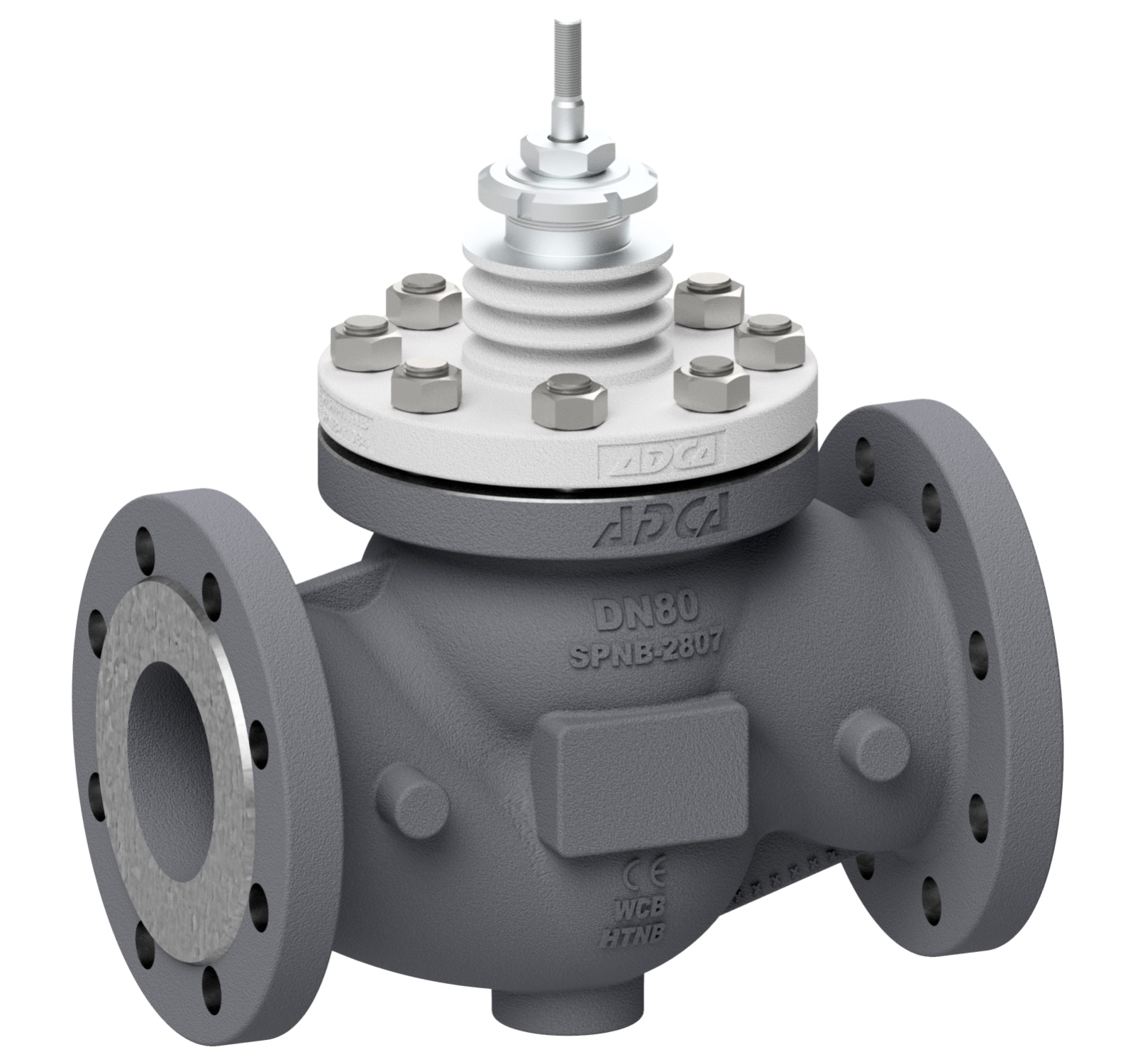

Регулирующий клапан ADCATROL ADCA V16/2, двухходовой, чугун, углерод. и нерж. сталь, DN15...100, PN16/40, Тмакс +400 °С, фланцевый

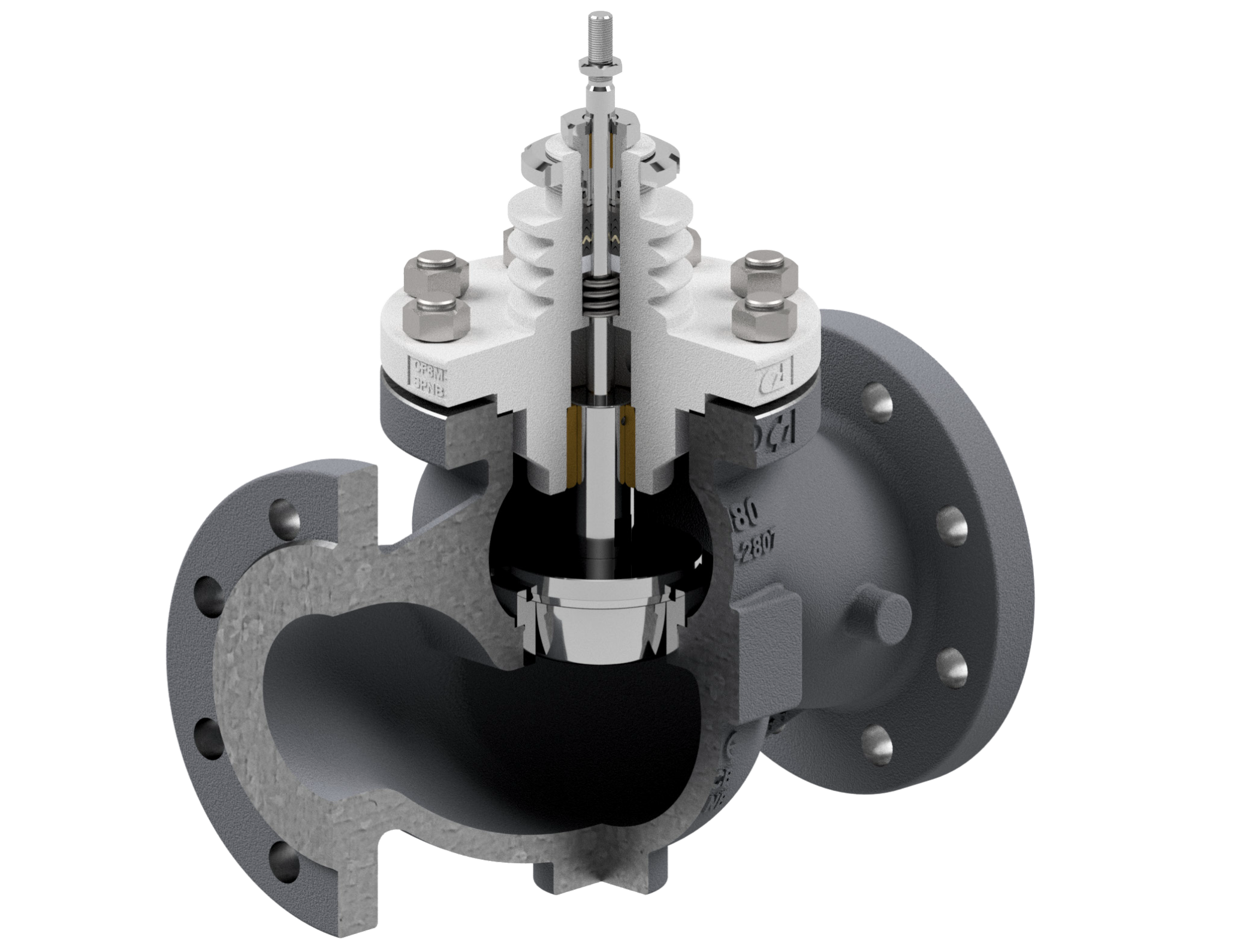

ОПИСАНИЕ РЕГУЛИРУЮЩЕГО КЛАПАНА ADCATROL ADCA V16/2

ОСНОВНЫЕ СВОЙСТВА РЕГУЛИРУЮЩЕГО КЛАПАНА ADCATROL ADCA V16/2

Компактная и экономичная конструкция
Модульная конструкция под задачи конкретного технологического процесса
Наличие направляющих по штоку (до DN50) и стойке (от DN65 до DN100)
Параболический плунжер
Шток из нержавеющей стали

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕГУЛИРУЮЩЕГО КЛАПАНА ADCATROL ADCA V16/2

Типоразмер, DN	DN 15 ... 100 мм
Номинальное давление, PN	16 ...40 бар
Рабочая температура	-60....+400°С
Величина Kvs	2,1....160,0 м3/ч
Характеристика регулирования	Линейная Равнопроцентная
Рабочая среда	Насыщенный и перегретый пар, горячая и холодная вода, воздух, неагрессивные жидкости и газы, совместимые с материалами конструкции
Материал исполнения корпуса	V16/2G – высокопрочный чугун V16/2S – углеродистая сталь V16/2i – нержавеющая сталь
Материал седлового уплотнения	Металл по металлу PTFE/Графит
Присоединения	V16/2G – Фланцевое EN 1092-2 PN 16 V16/2S и V16/2i – Фланцевое EN 1092-1 PN 16 или PN 40. Стандартные фланцы PN 16 DN 65 имеют 4 отверстия, 8 отверстий согласно EN 1092-1/-2 поставляются по запросу
ОПЦИИ	Удлинение штока для высоких и низких температур (-60°С до 400°С) Различные уплотнения по штоку, включая сильфонное уплотнение Различные величины пропускной способности Антишумовые пластины

ОГРАНИЧЕНИЯ ПО ПРИМЕНЕНИЮ РЕГУЛИРУЮЩЕГО КЛАПАНА ADCATROL ADCA V16/2

V16/2G**		V16/2S*				V16/2i*
Фланцевое PN16		Фланцевое PN16		Фланцевое PN40		Фланцевое PN16			Фланцевое PN40
Допустимое давление, бар	Соответствующая температура, °С	Допустимое давление, бар	Соответствующая температура, °С	Допустимое давление, бар	Соответствующая температура, °С	Допустимое давление, бар	Соответствующая температура, °С	Допустимое давление, бар	Соответствующая температура, °С
16	-10/50	16	-10/50	40	-10/50	16	-10/50	40	-10/50
14,7	200	13,3	200	33,3	200	13,4	200	33,7	200
13,9	250	12,1	250	27,6	300	12,7	250	29,7	300
12,8	300	11,0	300	25,7	350	11,8	300	28,5	350
11,2	350	10,2	350	23,8	400	11,4	350	27,4	400

* В соответствии с EN1092-1:2018, ** В соответствии с EN1092-2:2007

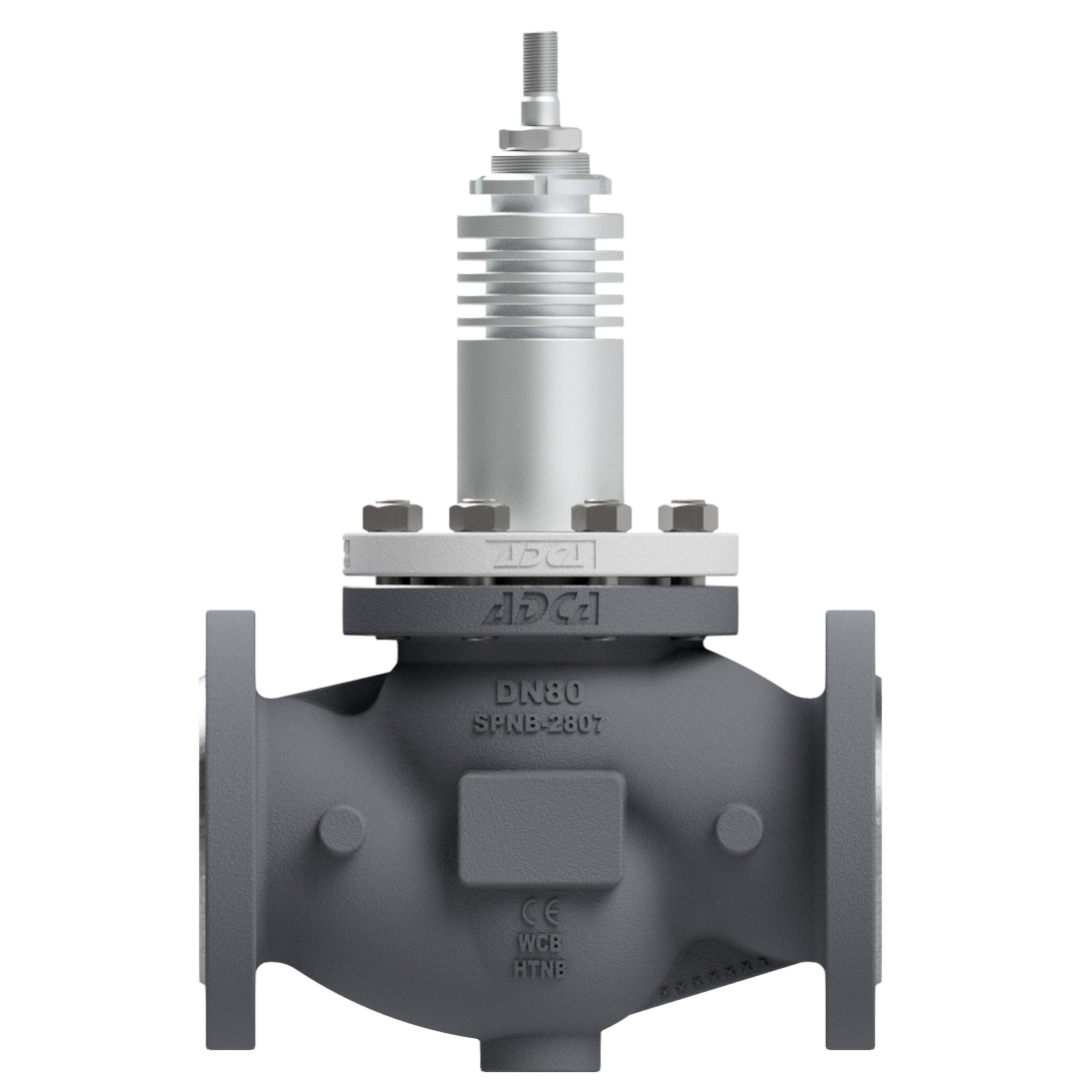

ИСПОЛНЕНИЕ КРЫШКИ КЛАПАНА И ПЛУНЖЕРА РЕГУЛИРУЮЩЕГО КЛАПАНА ADCATROL ADCA V16/2

ИСПОЛНЕНИЕ КРЫШКИ КЛАПАНА		ИСПОЛНЕНИЕ ПЛУНЖЕРА

Стандартное	Удлиненное	Стандартный плунжер (неразгруженный)
10°С - +250°С	Более 250°С	Стандартный плунжер (неразгруженный)

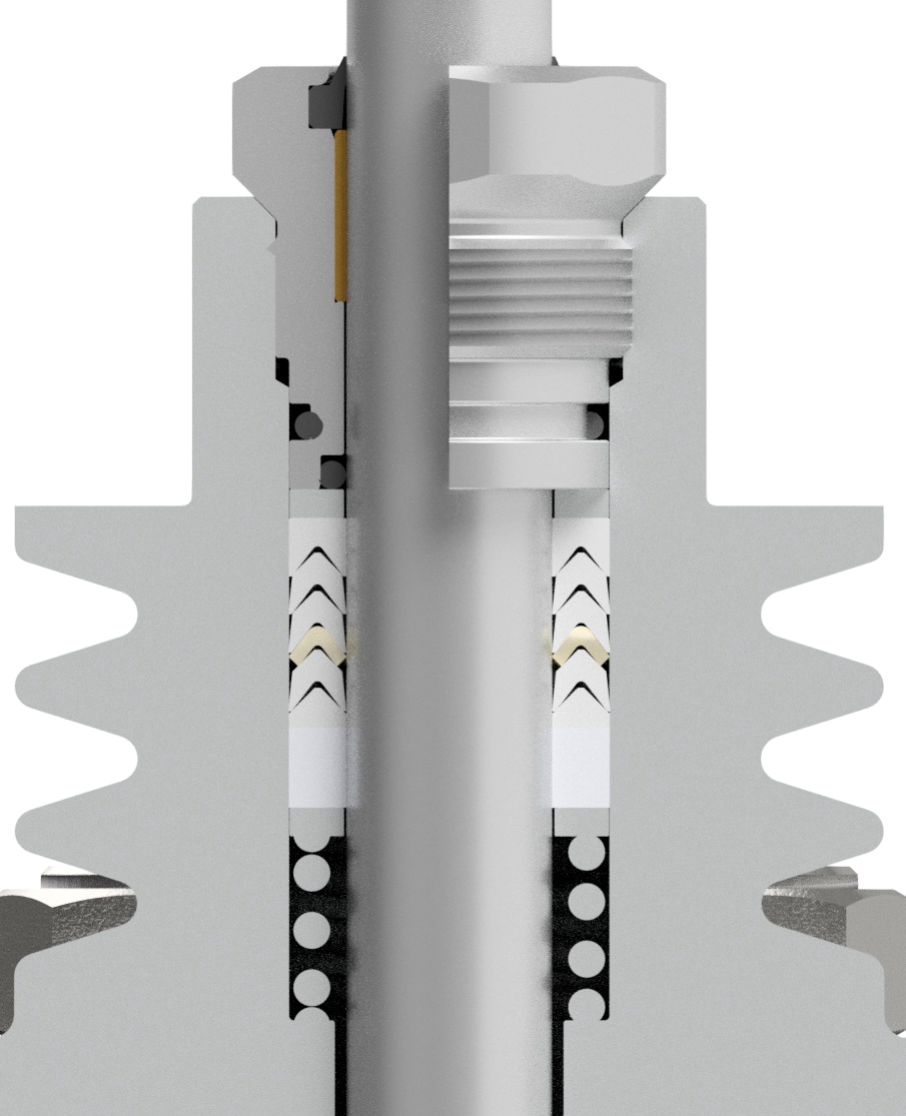

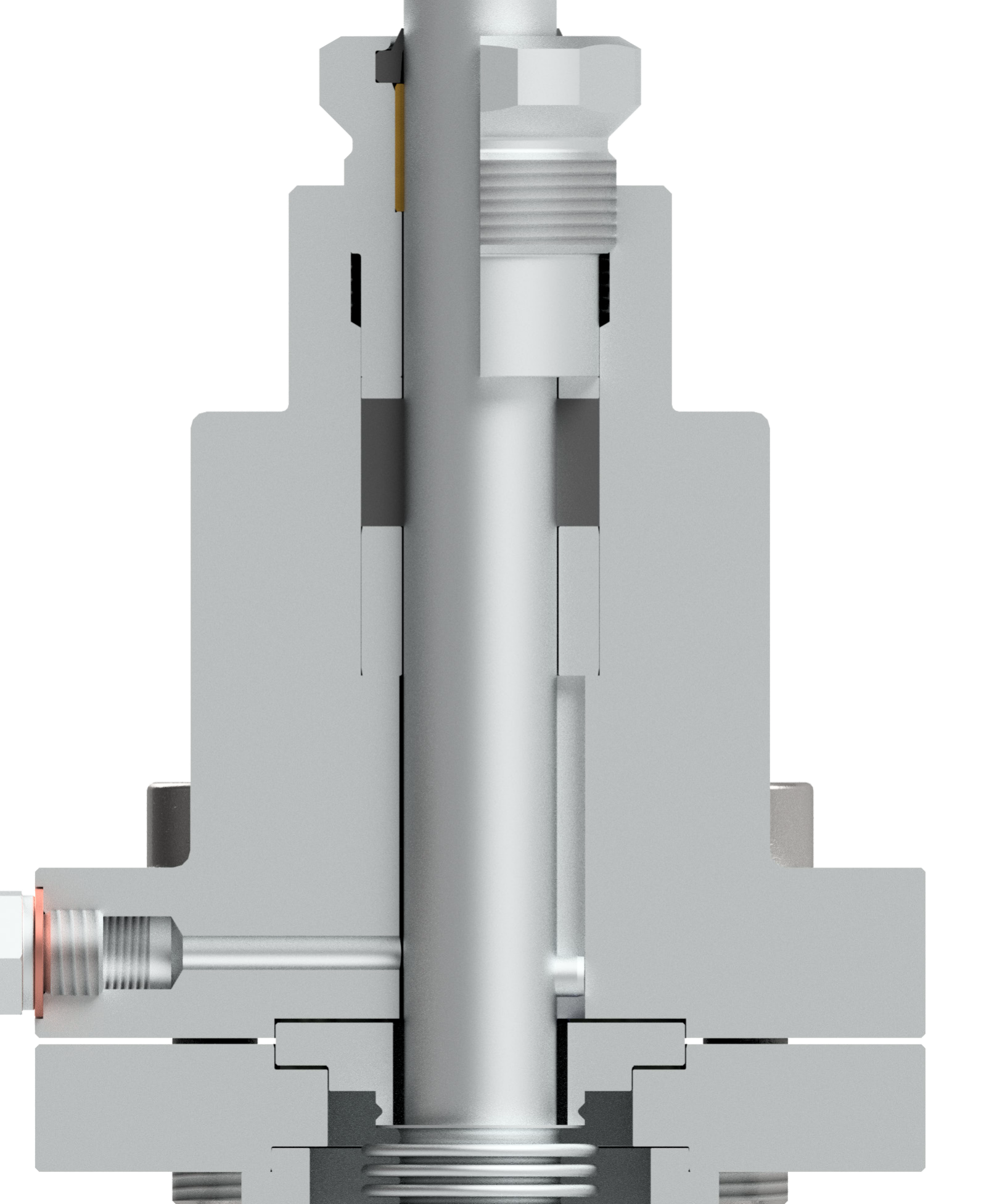

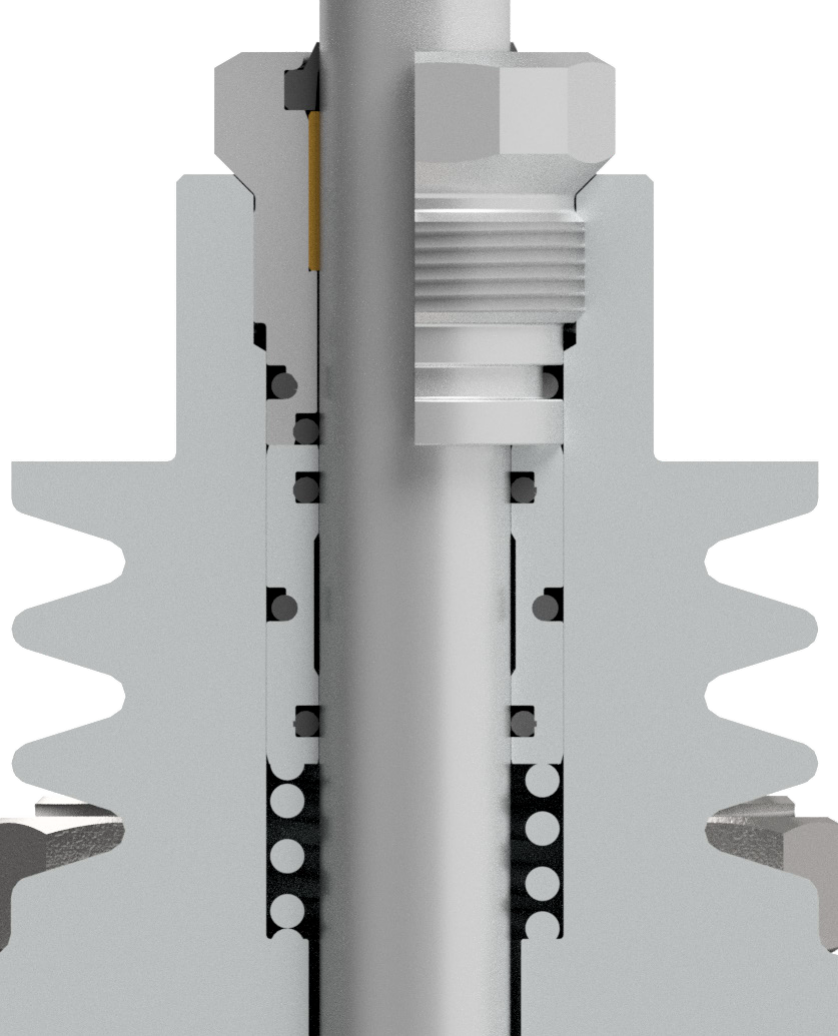

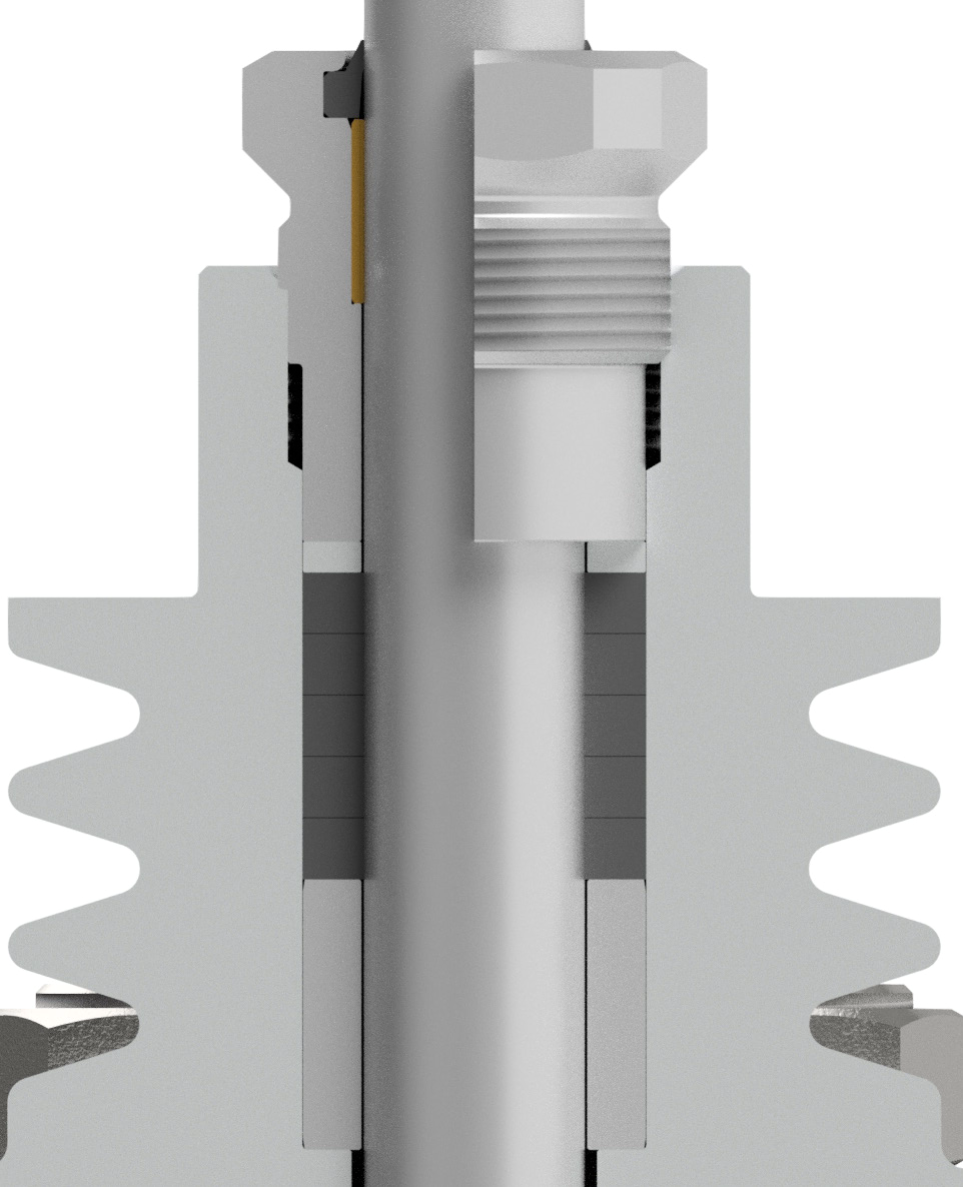

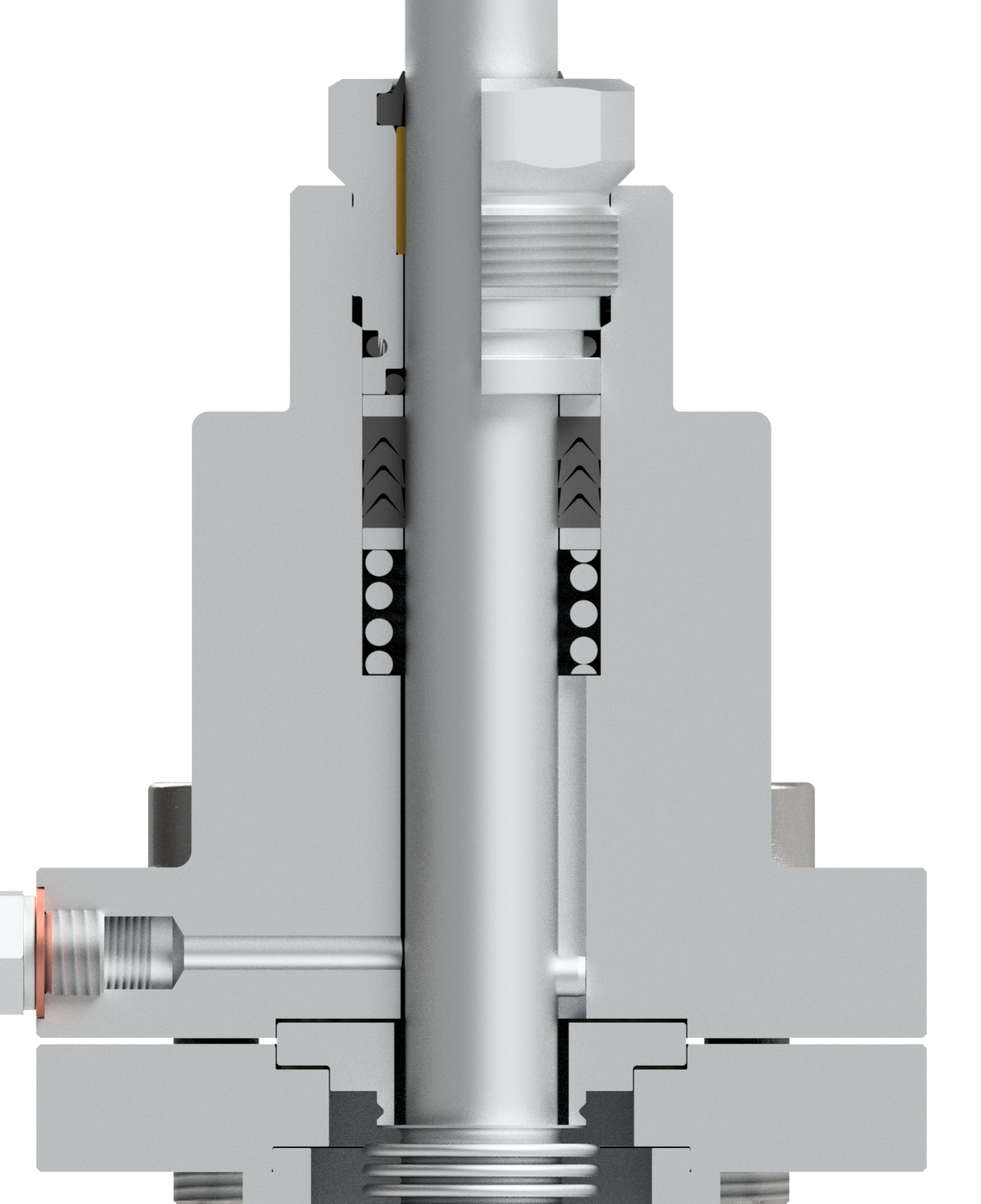

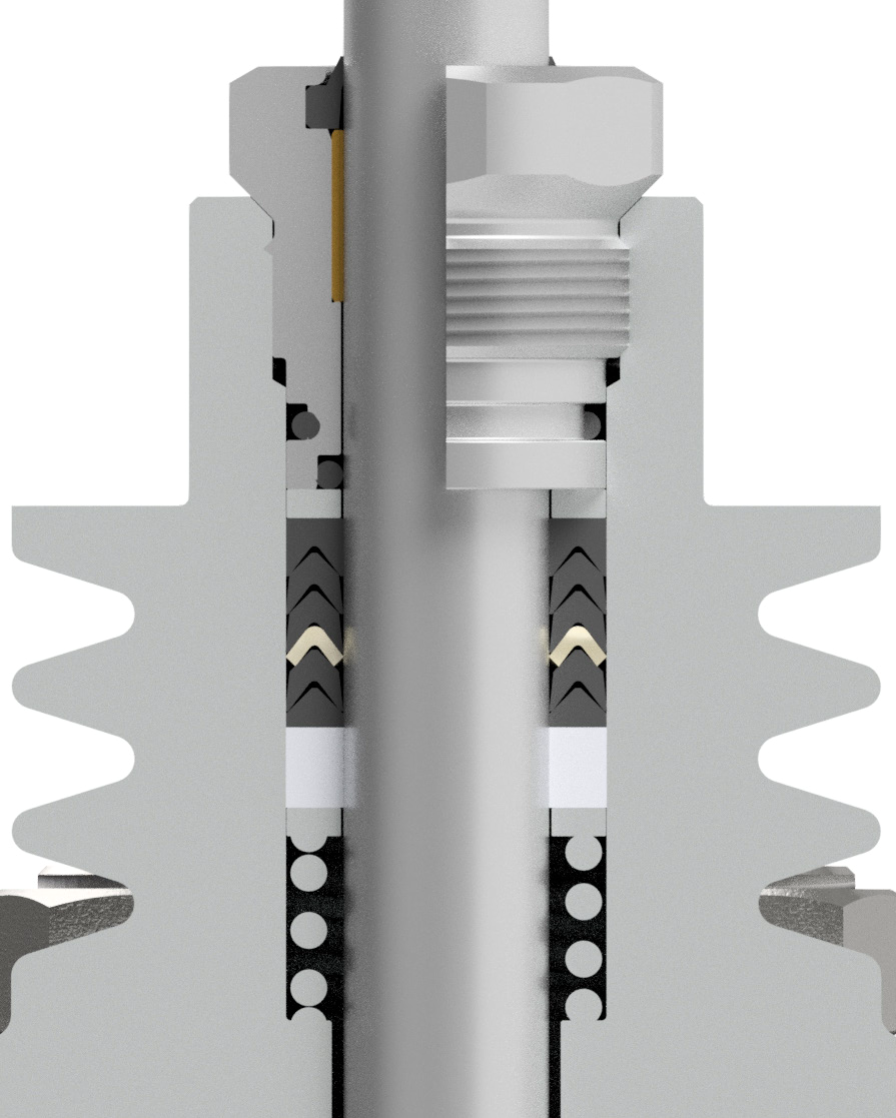

ВАРИАНТЫ ИСПОЛНЕНИЙ ШТОКА РЕГУЛИРУЮЩЕГО КЛАПАНА ADCATROL ADCA V16/2

PTFE/GR V-RINGS (V1.2)	PTFE V-RINGS(V2.2)	EPDM (EP1)	GRAPHITE (G1)	Сильфон BV1	Cильфон BG1

-10 °C - +220 °C	-10 °C - +180 °C	-10 °C - +150 °C *	-10 °C - +400 °C	- 60 °C - +220 °C **	- 60 °C - +400 °C **

* До 180°С для применения в пароконденсатных системах и системах горячего водоснабжения.
** Максимальное рабочее давление 25 бар.

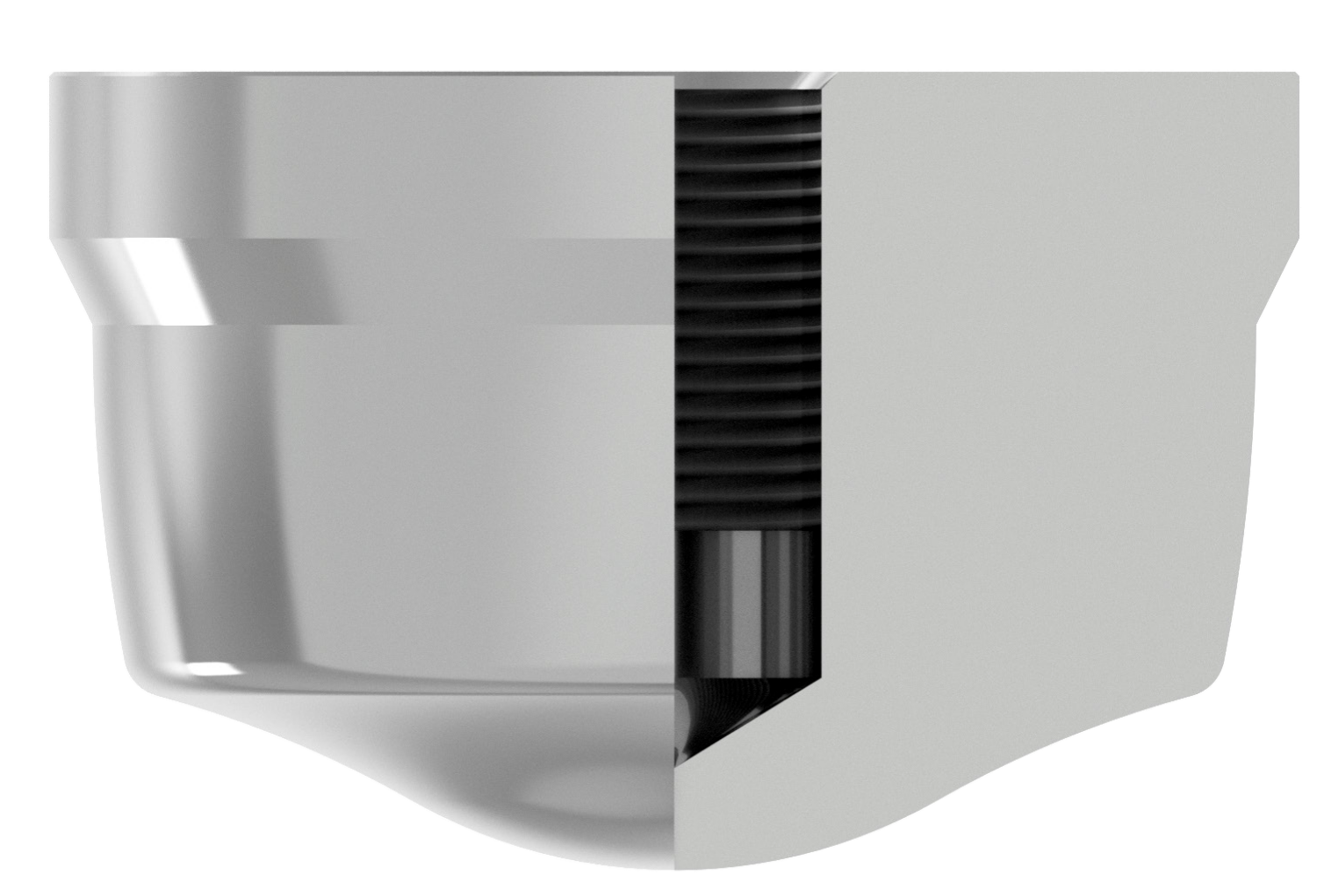

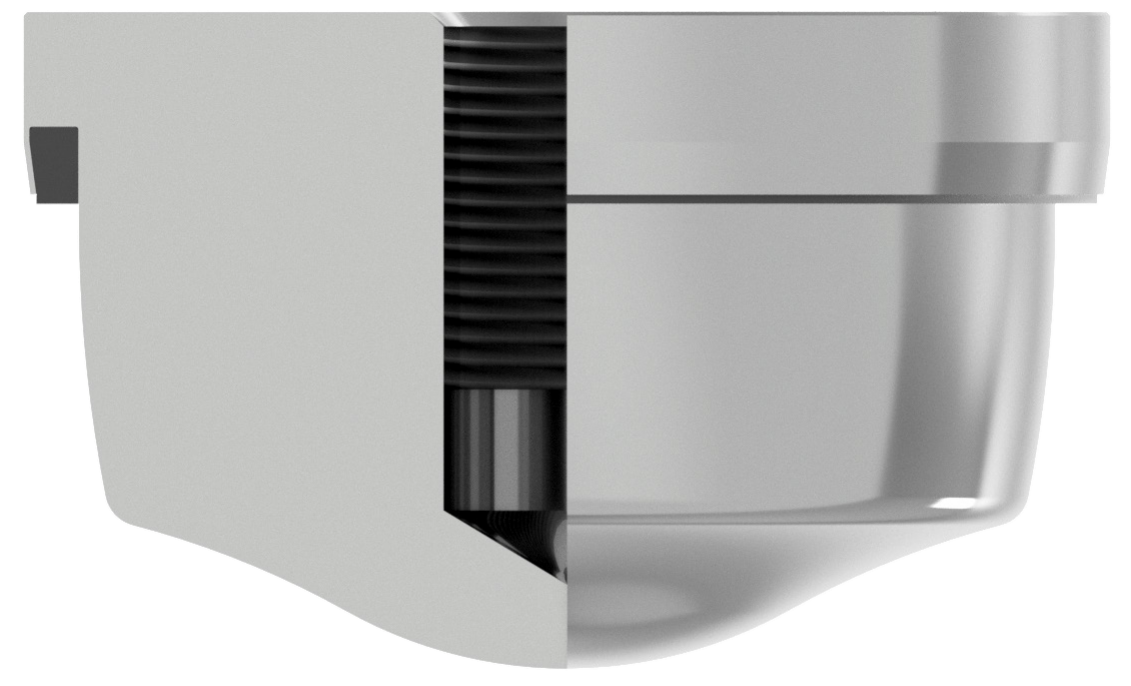

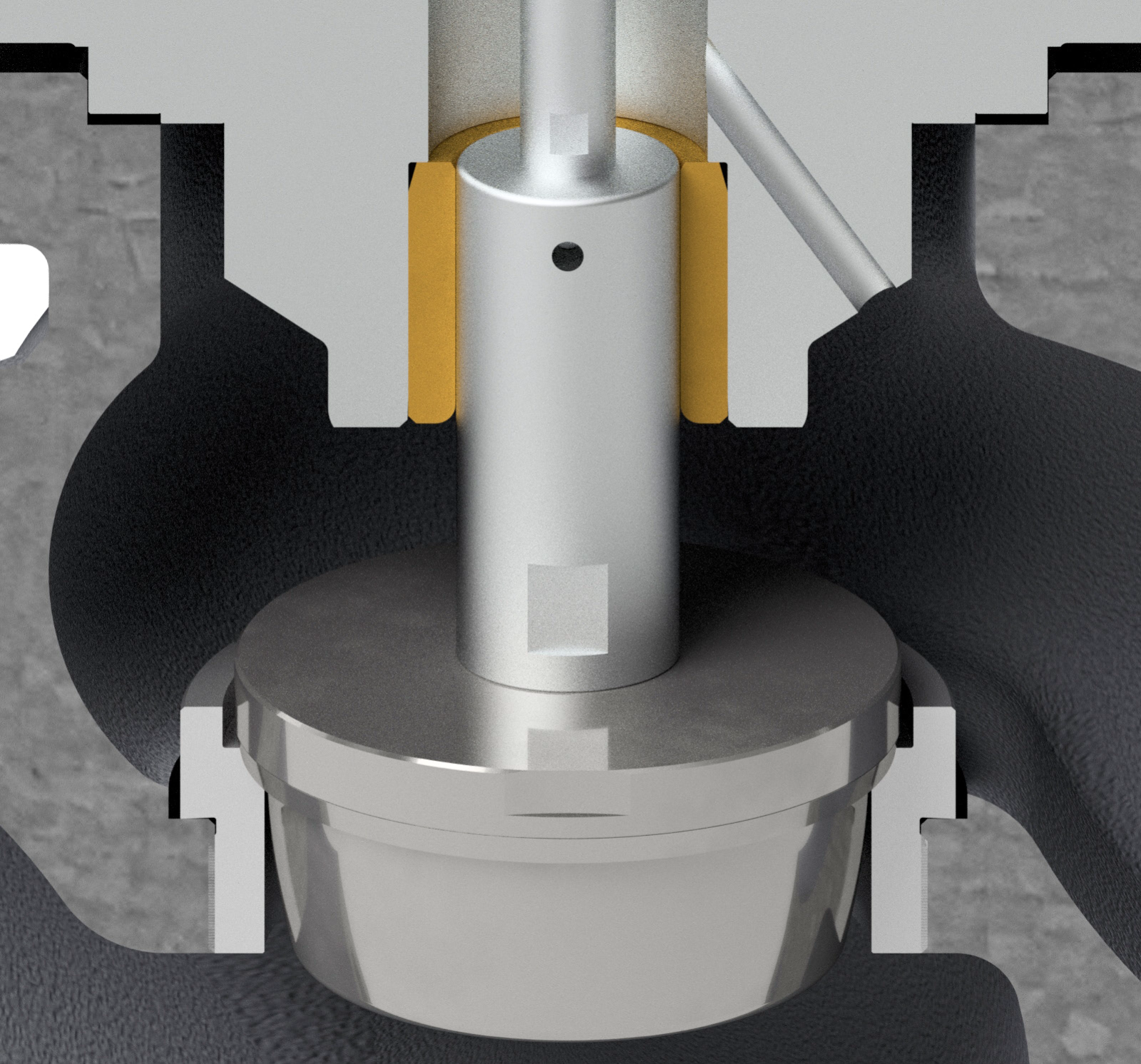

ВАРИАНТЫ ИСПОЛНЕНИЙ ПЛУНЖЕРА РЕГУЛИРУЮЩЕГО КЛАПАНА ADCATROL ADCA V16/2

Параболический плунжер		Параболический плунжер (мягкое уплотнение)

Уплотнение	Металл-по-металлу	Уплотнение	PTFE/GR
Регулирующая характеристика	Равнопроцентная (EQP) или линейная (PL)	Регулирующаяхарактеристика	Равнопроцентная (EQP) или линейная (PL)
Направление потока	Снизу	Направление потока	Снизу
Диапазон регулирования	50:1 (EQP) или 30:1 (PL)	Диапазон регулирования	50:1 (EQP) или 30:1 (PL)
Класс герметичности	Класс IV в соответствии с IE 60534-4	Класс герметичности	Класс VI в соответствии с IEC 60534-4

ПРОПУСКНАЯ СПОСОБНОСТЬ РЕГУЛИРУЮЩЕГО КЛАПАНА ADCATROL ADCA V16/2

ПРОПУСКНАЯ СПОСОБНОСТЬ – ПАРАБОЛИЧЕСКИЙ ПЛУНЖЕР С ЛИНЕЙНОЙ (PL) И РАВНОПРОЦЕНТНОЙ (EQP) ХАРАКТЕРИСТИКОЙ РЕГУЛИРОВАНИЯ
DN	Kvs, м³/ч
DN	2,1	2,7	4	6,3	10	16	25	40	63	100	160
DN15	•	•	•	•
DN20	•	•	•	•	•
DN25	•	•	•	•	•	•
DN32				•	•	•	•
DN40					•	•	•	•
DN50						•	•	•	•
DN65							•	•	•	•
DN80								•	•	•	•
DN100								•	•	•	•
D Седла, мм	12		15	19,2	25	32	38	48	65	76	96
Ход штока, мм	20								30
Коэффициент пересчета Kvs = Cv (US) x 0,865

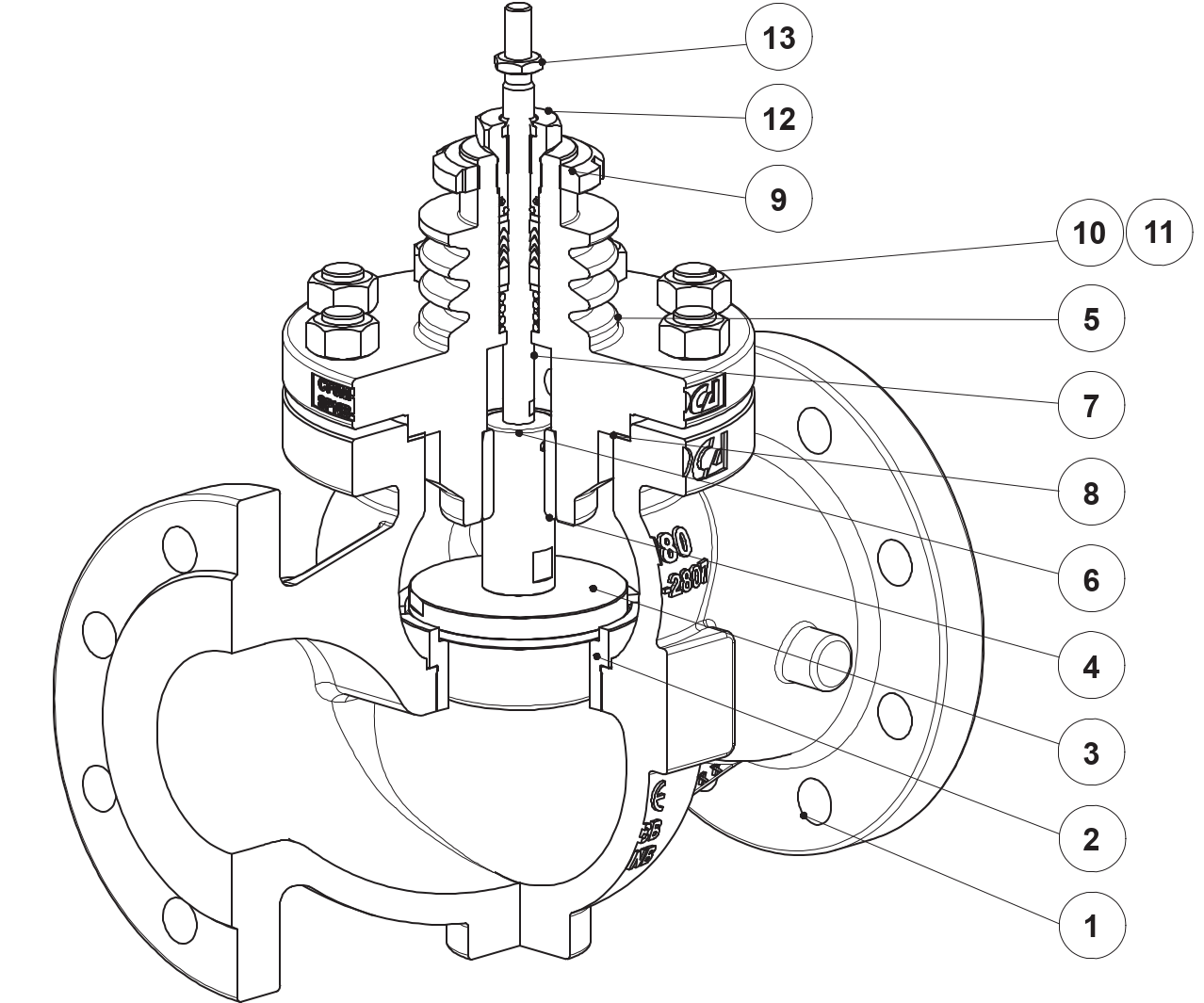

СПЕЦИФИКАЦИЯ РЕГУЛИРУЮЩЕГО КЛАПАНА ADCATROL ADCA V16/2

№	Позиция	Материал	Схема
1	Корпус V16/2G	Высокпроч. чугун GJS-400-15 / 0.7040
	Корпус V16/2S	Угл.сталь A216 WCB / 1.0619
	Корпус V16/2i	Нерж. сталь A351 CF8M / 1.4408
2	Седло*	Нерж. сталь AISI 316L / 1.4404
3	Плунжер*	Нерж. сталь AISI 316L / 1.4404
4	Нижняя направляющая штока	Бронза CB1
5	Крышка V16/2G и Крышка V16/2S	Нерж. сталь A351 CF8M / 1.4408; и Угл.сталь A216 WCB / 1.0619
5	Крышка V16/2i	Нерж. сталь A351 CF8M / 1.4408
6	Направляющая штока (DN65-80)*	Нерж. сталь AISI 316L / 1.4404
7	Шток*	Нерж. сталь AISI 316L / 1.4404
8	Уплотнение*	Нерж. сталь / Graphite
9	Стопорная гайка	Нерж. сталь A351 CF8 / 1.4308
10	Гайки V16/2G/2S	Угл.сталь 10.8
10	Гайки V16/2i	Нерж. сталь A2-70
11	Шпильки V16/2G/2S	Угл.сталь 10.8
11	Шпильки V16/2i	Нерж. сталь A2-70
12	Уплотнительная гайка*	Нерж. сталь AISI 303 / 1.4305
13	Стопорная гайка	Нерж. сталь AISI 304 / 4.4301

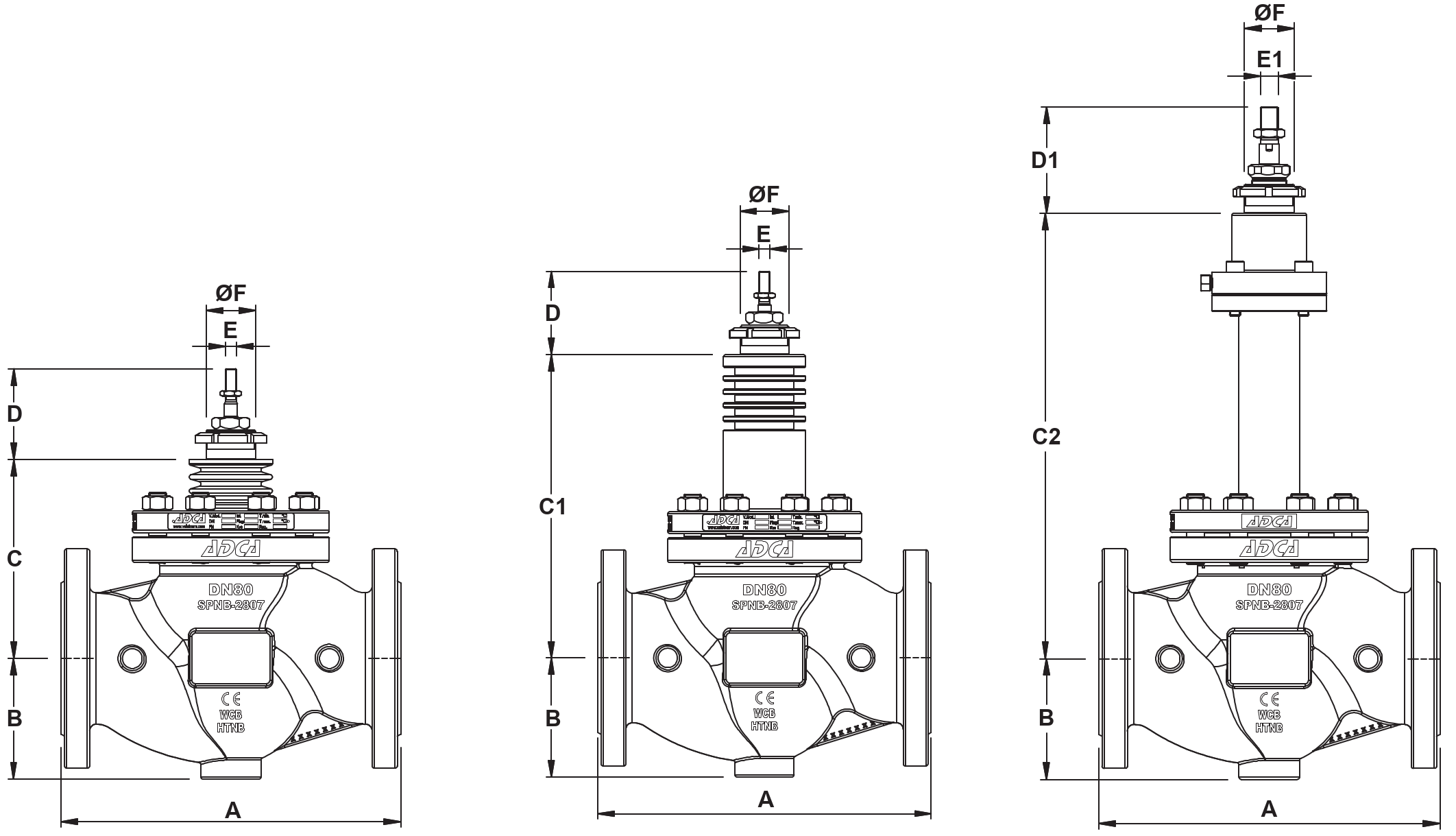

ВЕСОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ РЕГУЛИРУЮЩЕГО КЛАПАНА ADCATROL ADCA V16/2 , мм

ГОРИЗОНТАЛЬНАЯ ИЛИ ВЕРТИКАЛЬНАЯ УСТАНОВКА

Клапан со стандартной крышкой Клапан с удлиненной крышкой Клапан сильфонный

Размеры	DN
Размеры	DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100
A	130	150	160	180	200	230	290	310	350
B	52	53	58	70	75	85	100	110	130
C	104	104	109	109	113	125	176	182	194
C1	169	169	189	189	193	215	276	282	314
C2	271	271	271	271	271	275	365	371	373
D	77
E	M10x1
F	M40x1						M45x1,5

Комментарий: как стандарт фланцы PN16 поставляются с четырьмя отверстиями, фланцы с 8 отверстиями согласно EN1092-1/-2 – по запросу.

Уплотнение по штоку	DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100
Стандартное исполнение	5,1	6,0	6,9	10	12,6	16,4	31,8	38,2	50,6
С удлиненной крышкой	5,8	6,7	7,6	10,9	13,5	17,3	32,2	38,5	51,1
Сильфонное	7,8	8,7	9,5	12,6	15,3	18,8	32,6	38,7	51,6
