Регулирующий клапан ADCA V25/2, двухходовой, чугун, углерод. и нерж. сталь, DN15...200, PN16/40, Тмакс +400 °С, фланцевый
Технические характеристики
| Условный диаметр |
15...200 мм |
| Условное давление |
40 бар |
| Kvs клапана |
0,1...630 м3/ч |
| Температура среды |
-60....+400°С |
| Класс герметичности |
IV/VI |
| Тип присоединения |
фланцевый |
| Тип управления |
электропривод, пневмопривод |
Применение
VALSTEAM ADCA V25/2 это серия односедельчатых двухходовых регулирующих клапанов сбалансированных по давлению, с управлением электроприводом, пневмоприводом. ADCA V25/2 предназначен для регулирования расхода пара, термомасла, жидкостей или газов с температурой до +400 °С. Клапаны ADCA V25/2 в зависимости от материала седла могут обеспечить класс герметичности IV (мет.седло) или VI (седло PTFE/Графит). Различные варианты плунжеров и уплотнений. Регулирующие клапаны ADCA V25/2 для установки на температуры до 400°С применяют в качестве уплотнения по штоку сильфон. Комплектуются по желанию клиента электроприводами, а так же пневмоприводами.
Цены и заказ оборудования
Описание
Документация
Регулирующий клапан ADCA V25/2, двухходовой, чугун, углерод. и нерж. сталь, DN15...200, PN16/40, Тмакс +400 °С, фланцевый
ОПИСАНИЕ РЕГУЛИРУЮЩЕГО КЛАПАНА ADCATROL ADCA V25/2
VALSTEAM ADCA V25/2 это серия односедельчатых двухходовых регулирующих клапанов сбалансированных по давлению, с управлением электроприводом, пневмоприводом. ADCA V25/2 предназначен для регулирования расхода пара, термомасла, жидкостей или газов с температурой до +400 °С. Клапаны ADCA V25/2 в зависимости от материала седла могут обеспечить класс герметичности IV (мет.седло) или VI (седло PTFE/Графит). Различные варианты плунжеров и уплотнений. Регулирующие клапаны ADCA V25/2 для установки на температуры до 400°С применяют в качестве уплотнения по штоку сильфон. Комплектуются по желанию клиента электроприводами, а так же пневмоприводами.
ОСНОВНЫЕ СВОЙСТВА РЕГУЛИРУЮЩЕГО КЛАПАНА ADCATROL ADCA V25/2
- Усиленная конструкция
- Модульная конструкция под задачи конкретного
- Плунжер из нержавеющей стали
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕГУЛИРУЮЩЕГО КЛАПАНА ADCATROL ADCA V25/2
| Типоразмер, DN |
DN 15 ... 200 мм |
| Номинальное давление, PN |
16 ...40 бар |
| Рабочая температура |
-60....+400°С |
| Величина Kvs |
0,1....630,0 м3/ч |
| Характеристика регулирования |
Линейная
Равнопроцентная
|
| Рабочая среда |
Насыщенный и перегретый пар, горячая и холодная вода, воздух, неагрессивные жидкости и газы, совместимые с материалами конструкции |
| Материал исполнения корпуса |
V25/2G – высокопрочный чугун
V25/2S – углеродистая сталь
V25/2i – нержавеющая сталь
|
| Материал седлового уплотнения |
Металл по металлу
PTFE/Графит
|
| Присоединения |
V16/2G – Фланцевое EN 1092-2 PN 16
V16/2S и V16/2i – Фланцевое EN 1092-1 PN 16 или PN 40.
Стандартные фланцы PN 16 DN 65 имеют 4 отверстия, 8 отверстий согласно EN 1092-1/-2 поставляются по запросу |
| ОПЦИИ |
Удлинение штока для высоких и низких температур (-60°С до 400°С)
Различные уплотнения по штоку, включая сильфонное уплотнение
Различные варианты плунжера: профильный V-порт перфорированный, малошумный, антикавитационный и многоуровневый
Различные величины пропускной способности, включая исполнения на микрорасходы
Антишумовые пластины
|
ИСПОЛНЕНИЕ КРЫШКИ КЛАПАНА И ПЛУНЖЕРА РЕГУЛИРУЮЩЕГО КЛАПАНА ADCATROL ADCA V25/2
| ИСПОЛНЕНИЕ КРЫШКИ КЛАПАНА |
 |
 |
| Стандартное |
Удлиненное |
| 10°С - +250°С |
Более 250°С |
| ИСПОЛНЕНИЕ ПЛУНЖЕРА |
 |
 |
 |
| Несбалансированный |

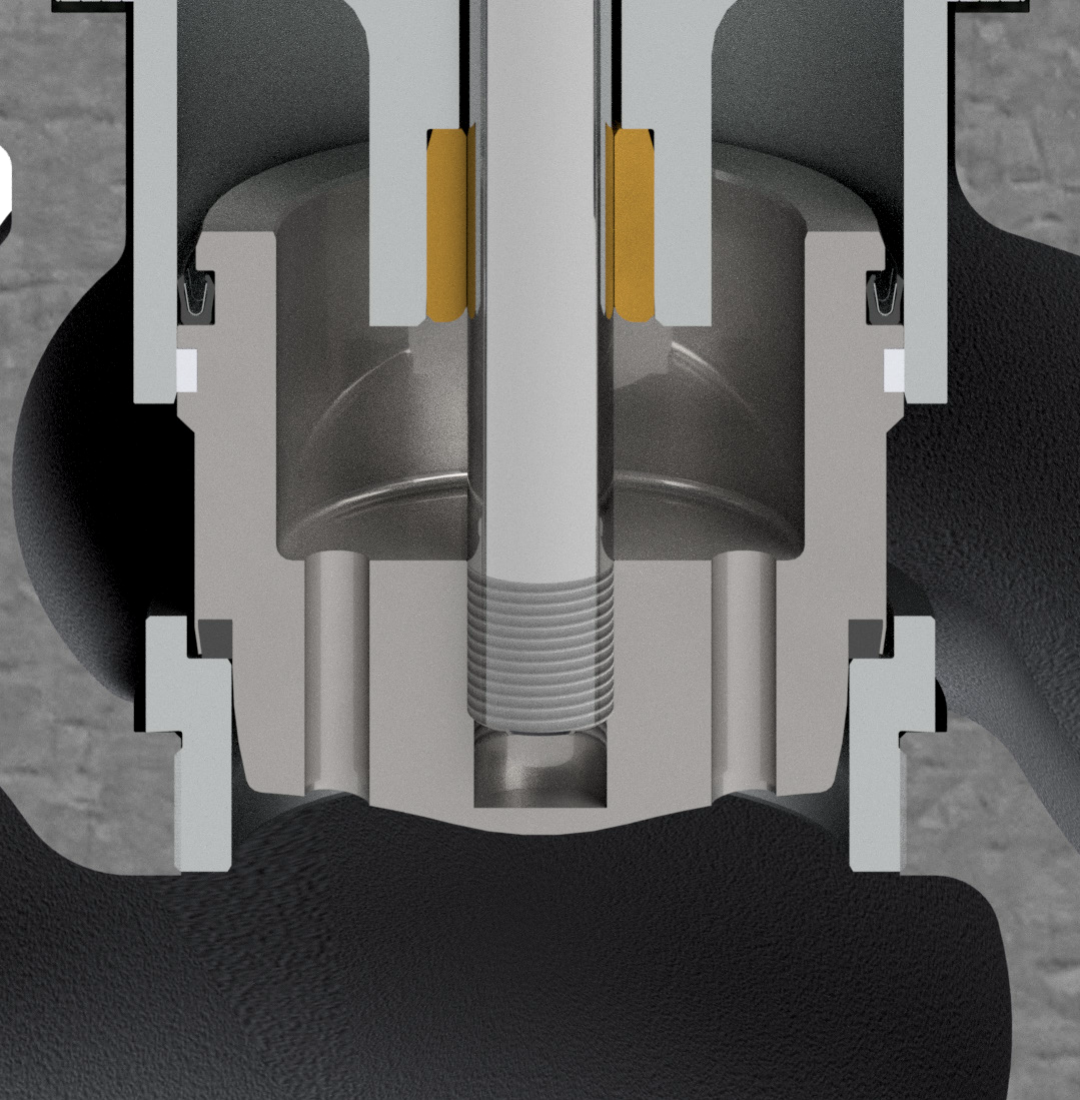

Сбалансированный |
Малошумный (FD1) |
ВАРИАНТЫ ИСПОЛНЕНИЙ ШТОКА РЕГУЛИРУЮЩЕГО КЛАПАНА ADCATROL ADCA V25/2
| PTFE/GR V-RINGS (V1.2) |
PTFE V-RINGS(V2.2) |
EPDM (EP1) |
GRAPHITE (G1) |
Сильфон BV1 |
Cильфон BG1 |
 |
 |
 |
 |
 |
 |
| -10 °C - +220 °C |
-10 °C - +180 °C |
-10 °C - +150 °C * |
-10 °C - +400 °C |
- 60 °C - +220 °C ** |
- 60 °C - +400 °C ** |
* До 180°С для применения в пароконденсатных системах и системах горячего водоснабжения.
** Максимальное рабочее давление 25 бар.
ВАРИАНТЫ ИСПОЛНЕНИЙ ПЛУНЖЕРА РЕГУЛИРУЮЩЕГО КЛАПАНА ADCATROL ADCA V16/2
| ИСПОЛНЕНИЕ ПЛУНЖЕРА |
 |
 |
| Параболический |
Параболический (мягкое уплотнение) |
| Уплотнение |
Металл-по-металлу |
Уплотнение |
PTFE/GR |
| Регулирующая характеристика |
Равнопроцентная (EQP) или линейная (PL) |
Регулирующая характеристика |
Равнопроцентная (EQP) или линейная (PL) |
| Направление потока |
Снизу |
Направление потока |
Снизу |
| Диапазон регулирования |
50:1 (EQP) или 30:1 (PL) |
Диапазон регулирования |
50:1 (EQP) или 30:1 (PL) |
| Класс герметичности |
Класс IV в соответствии с IEC60534-4 |
Класс герметичности |
Класс VI в соответствии с IEC60534-4 |
 |
 |

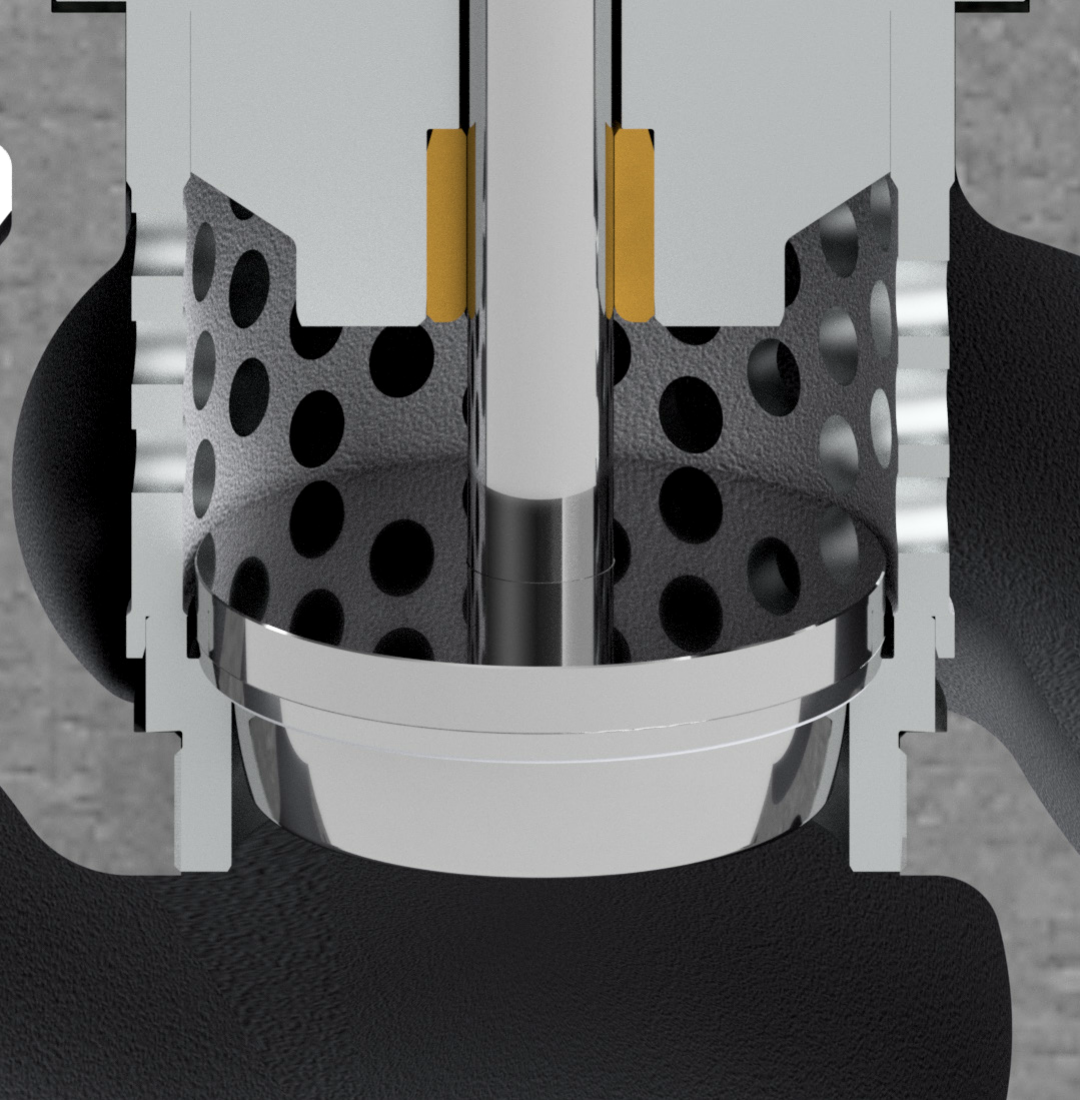

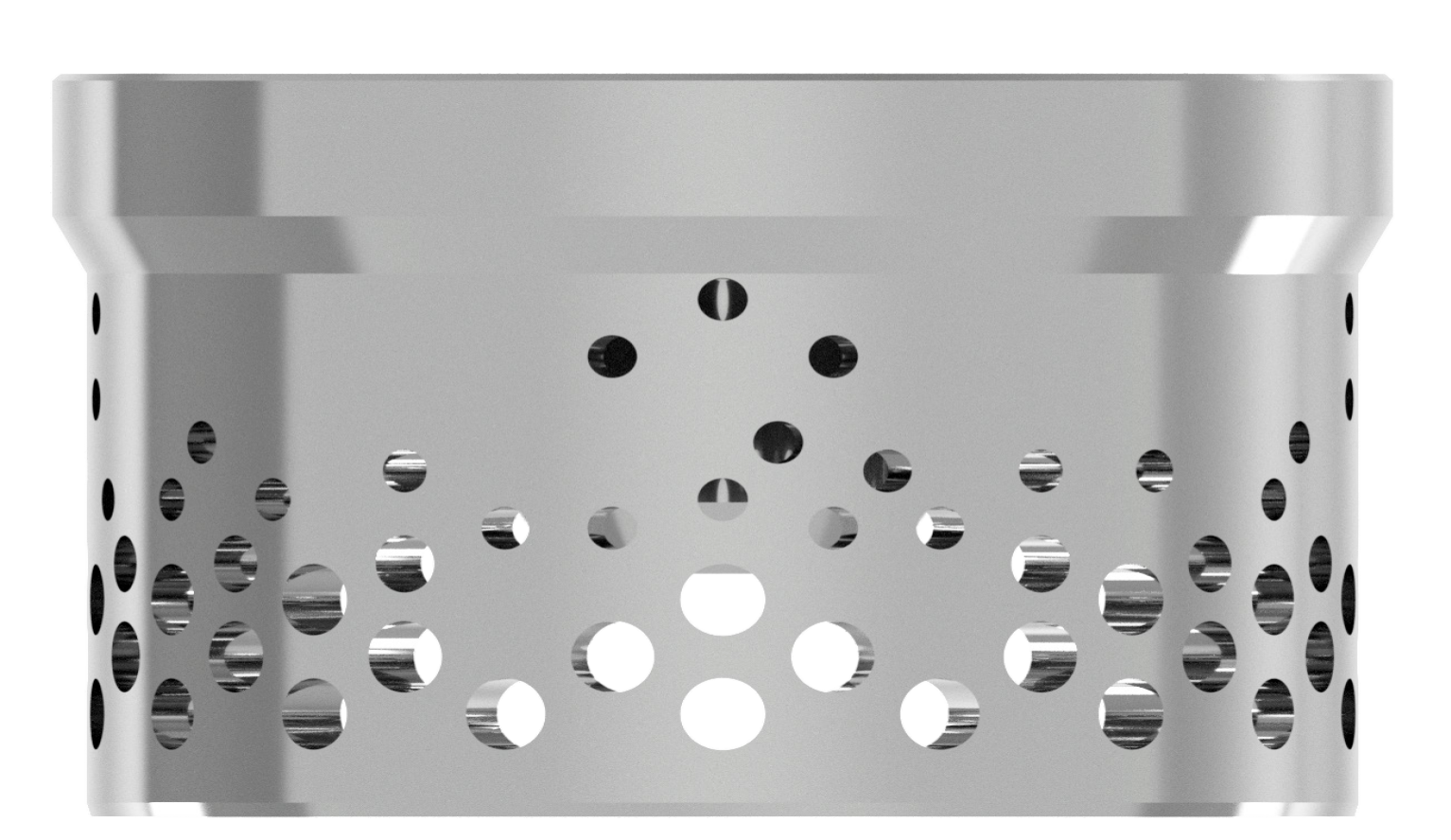

| Перфорированный |

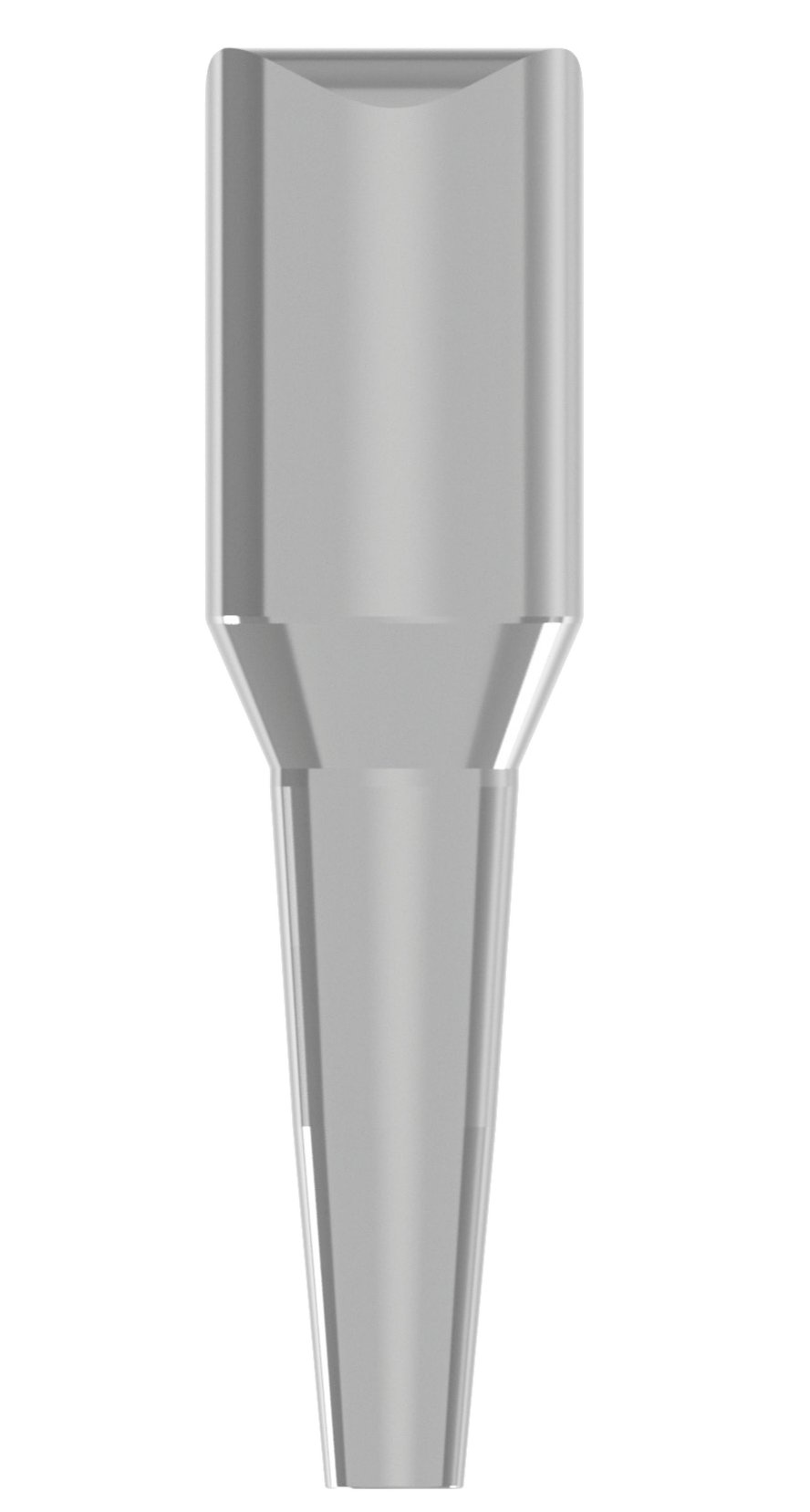

Параболический на микрорасходы |
| Уплотнение |
Металл-по-металлу |
Уплотнение |
Металл-по-металлу |
| Регулирующая характеристика |
Равнопроцентная (EQP) или линейная (PL) |
Регулирующая характеристика |
Линейная |
| Направление потока |
Сверху (жидкости) или снизу (газы) |
Направление потока |
Снизу |
| Диапазон регулирования |
40:1 (EQP) или 30:1 (PL) |
Диапазон регулирования |
30:1 |
| Класс герметичности |
Класс IV в соответствии с IEC 60534-4 |
Класс герметичности |
Класс VI или класс V в соответствии с IEC 60534-4 |
 |
 |

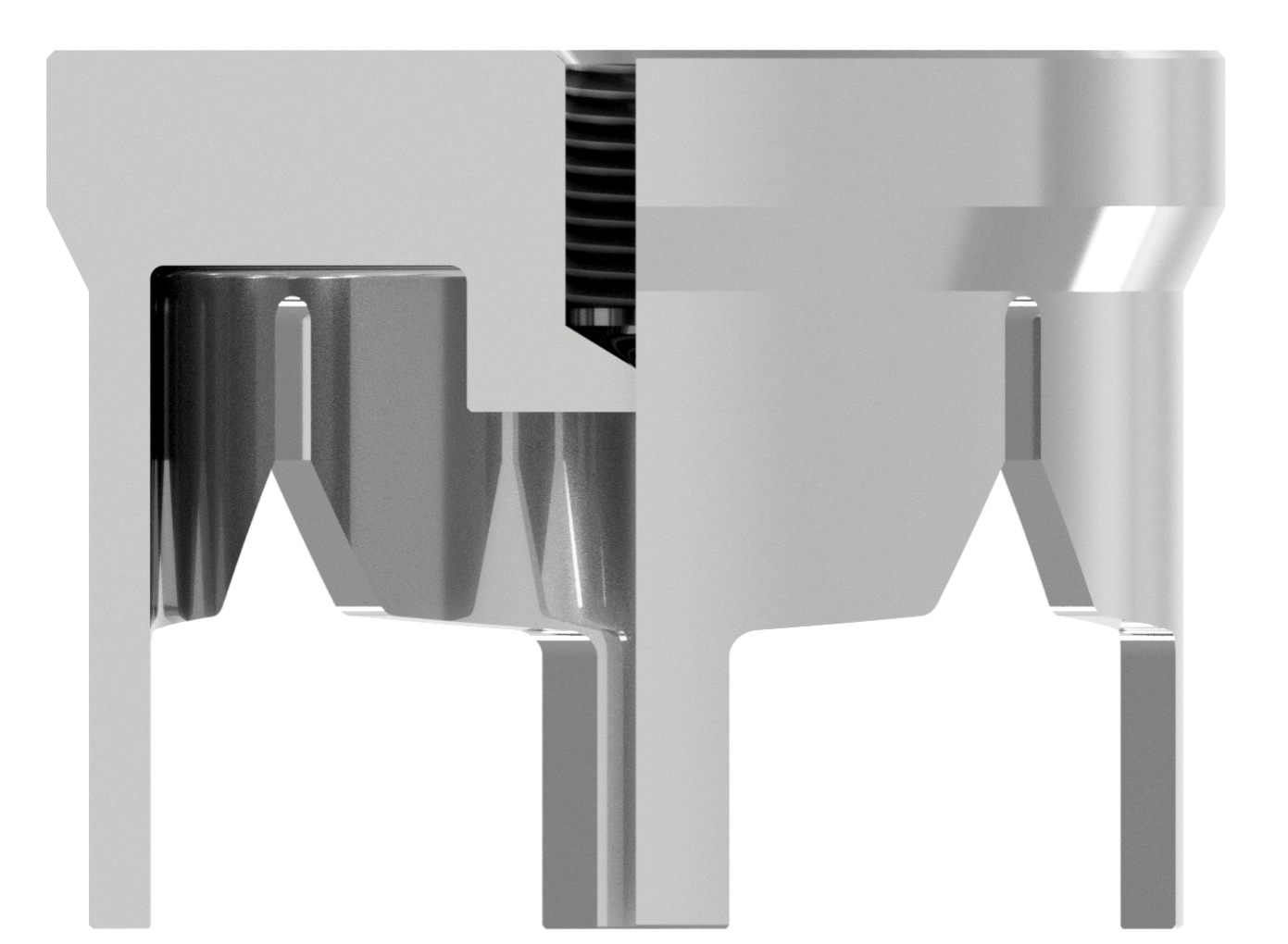

| V-порт |

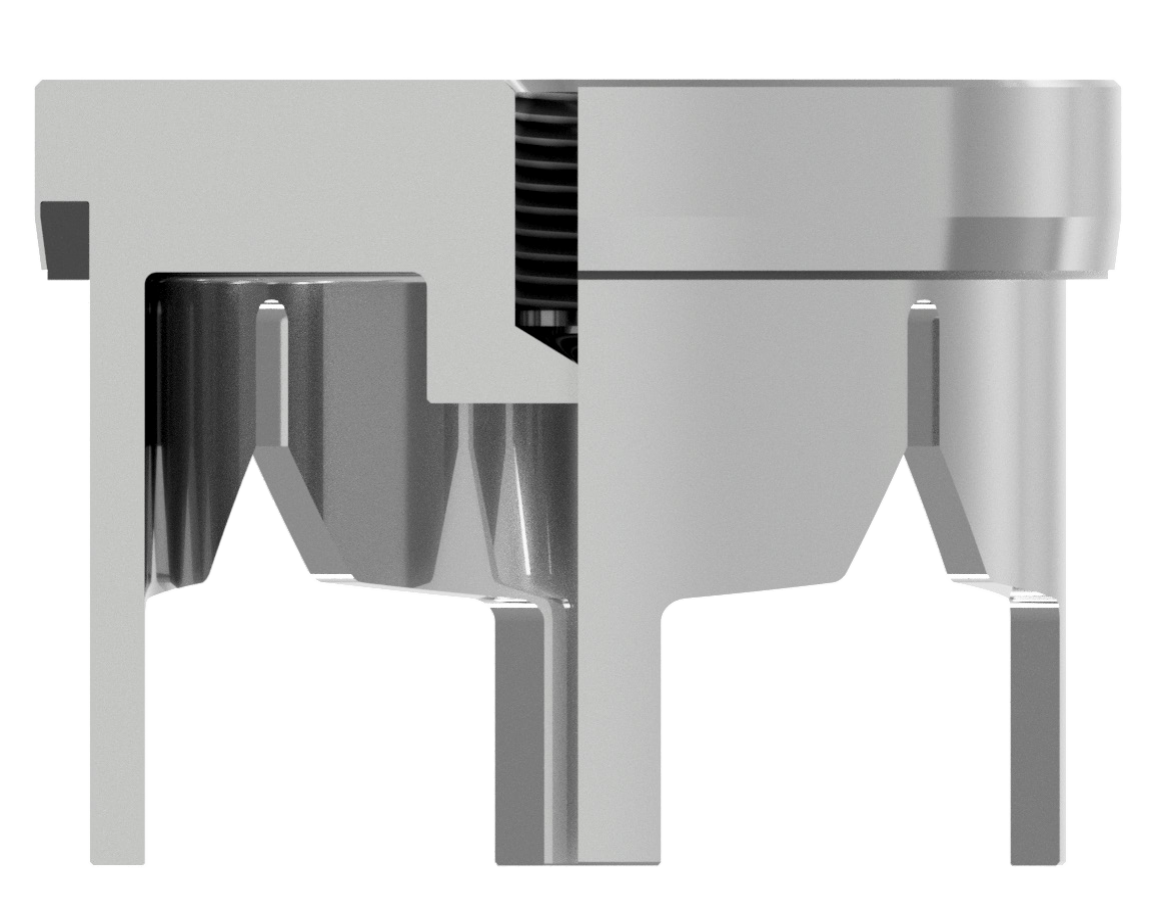

V-порт (мягкое уплотнение) |
| Уплотнение |
Металл-по-металлу |
Уплотнение |
Металл-по-металлу |
| Регулирующая характеристика |
Равнопроцентная (EQP) или линейная (PL) |
Регулирующая характеристика |
Равнопроцентная (EQP) или линейная (PL) |
| Направление потока |
Снизу |
Направление потока |
Снизу |
| Диапазон регулирования |
30:1 |
Диапазон регулирования |
30:1 |
| Класс герметичности |
Класс IV или класс V в соответствии с IEC 60534-4 |
Класс герметичности |
Класс VI в соответствии с IEC 60534-4 |
СПЕЦИФИКАЦИЯ РЕГУЛИРУЮЩЕГО КЛАПАНА ADCATROL ADCA V25/2
|
№
|
Позиция
|
Материал
|
Схема
|
|
1
|
Корпус V25/2G
|
Высокпроч. чугун GJS-400-15 / 0.7040
|
 |
|
Корпус V25/2S
|
Угл.сталь A216 WCB / 1.0619
|
|
Корпус V25/2i
|
Нерж. сталь A351 CF8M / 1.4408
|
|
2
|
Седло*
|
Нерж. сталь AISI 316L / 1.4404
|
|
3
|
Плунжер*
|
Нерж. сталь AISI 316L / 1.4404
|
|
4
|
Нижняя направляющая штока
|
Бронза CB1
|
|
5
|
Крышка V25/2G и Крышка V25/2S
|
Нерж. сталь A351 CF8M / 1.4408; и Угл.сталь A216 WCB / 1.0619
|
|
Крышка V25/2i
|
Нерж. сталь A351 CF8M / 1.4408
|
|
6
|
Направляющая штока (DN65-80)*
|
Нерж. сталь AISI 316L / 1.4404
|
|
7
|
Шток*
|
Нерж. сталь AISI 316L / 1.4404
|
|
8
|
Уплотнение*
|
Нерж. сталь / Graphite
|
|
9
|
Стопорная гайка
|
Нерж. сталь A351 CF8 / 1.4308
|
|
10
|
Гайки V25/2G/2S
|
Угл.сталь 10.8
|
|
Гайки V25/2i
|
Нерж. сталь A2-70
|
|
11
|
Шпильки V25/2G/2S
|
Угл.сталь 10.8
|
|
Шпильки V25/2i
|
Нерж. сталь A2-70
|
|
12
|
Уплотнительная гайка*
|
Нерж. сталь AISI 303 / 1.4305
|
|
13
|
Стопорная гайка
|
Нерж. сталь AISI 304 / 4.4301
|
ПРОПУСКНАЯ СПОСОБНОСТЬ РЕГУЛИРУЮЩЕГО КЛАПАНА ADCATROL ADCA V25/2 – ПАРАБОЛИЧЕСКИЙ ПЛУНЖЕР С ЛИНЕЙНОЙ (PL) И РАВНОПРОЦЕНТНОЙ (EQP) ХАРАКТЕРИСТИКОЙ РЕГУЛИРОВАНИЯ
| DN |
Kvs, м3/ч |
| 0,1* |
0,16 |
0,5 |
1,0 |
1,7 |
2,1 |
2,7 |
4 |
6,3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
240 |
370 |
630 |
| DN15 |
• |
• |
• |
• |
• |
• |
• |
• |
|
|
|
|
|
|
|
|
|
|
|
| DN20 |
• |
• |
• |
• |
• |
• |
• |
• |
• |
|
|
|
|
|
|
|
|
|
|
| DN25 |
• |
• |
• |
• |
• |
• |
• |
• |
• |
• |
|
|
|
|
|
|
|
|
|
| DN32 |
|
|
|
|
|
|
|
• |
• |
• |
• |
|
|
|
|
|
|
|
|
| DN40 |
|
|
|
|
|
|
|
|
• |
• |
• |
• |
|
|
|
|
|
|
|
| DN50 |
|
|
|
|
|
|
|
|
|
• |
• |
• |
• |
|
|
|
|
|
|
| DN65 |
|
|
|
|
|
|
|
|
|
|
• |
• |
• |
• |
|
|
|
|
|
| DN80 |
|
|
|
|
|
|
|
|
|
|
|
• |
• |
• |
• |
|
|
|
|
| DN100 |
|
|
|
|
|
|
|
|
|
|
|
|
• |
• |
• |
• |
|
|
|
| DN125 |
|
|
|
|
|
|
|
|
|
|
|
|
|
• |
• |
• |
• |
|
|
| DN150 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
• |
• |
• |
• |
|
| DN200 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
• |
• |
• |
| D Cедла, мм |
4 |
8 |
12 |
15 |
19,2 |
25 |
32 |
38 |
48 |
65 |
76 |
96 |
125 |
150 |
200 |
| Ход штока, мм |
20 |
30 |
50 |
60 |
* На микрорасходы доступна только линейная характеристика
ПРОПУСКНАЯ СПОСОБНОСТЬ РЕГУЛИРУЮЩЕГО КЛАПАНА ADCATROL ADCA V25/2 – ПЕРФОРИРОВАННЫЙ ПЛУНЖЕР C ЛИНЕЙНОЙ (PL) ХАРАКТЕРИСТИКОЙ РЕГУЛИРОВАНИЯ
| DN |
Kvs, м3/ч |
| 2,5 |
4 |
6,3 |
10 |
25 |
36 |
50 |
63 |
120 |
180 |
300 |
450 |
| DN15 |
• |
|
|
|
|
|
|
|
|
|
|
|
| DN20 |
• |
• |
|
|
|
|
|
|
|
|
|
|
| DN25 |
• |
• |
• |
|
|
|
|
|
|
|
|
|
| DN32 |
• |
• |
• |
• |
• |
|
|
|
|
|
|
|
| DN40 |
|
• |
• |
• |
• |
• |
|
|
|
|
|
|
| DN50 |
|
|
• |
• |
• |
• |
• |
|
|
|
|
|
| DN65 |
|
|
|
|
• |
• |
• |
• |
|
|
|
|
| DN80 |
|
|
|
|
|
• |
• |
• |
• |
|
|
|
| DN100 |
|
|
|
|
|
|
• |
• |
• |
• |
|
|
| DN125 |
|
|
|
|
|
|
|
• |
• |
• |
• |
|
| DN150 |
|
|
|
|
|
|
|
• |
• |
• |
• |
|
| DN200 |
|
|
|
|
|
|
|
|
|
• |
• |
• |
| D Cедла, мм |
15 |
19,2 |
25 |
32 |
38 |
48 |
65 |
76 |
96 |
125 |
150 |
200 |
| Ход штока, мм |
20 |
30 |
50 |
60 |
ПРОПУСКНАЯ СПОСОБНОСТЬ РЕГУЛИРУЮЩЕГО КЛАПАНА ADCATROL ADCA V25/2 – ПЕРФОРИРОВАННЫЙ ПЛУНЖЕР С РАВНОПРОЦЕНТНОЙ (PQL) ХАРАКТЕРИСТИКОЙ
| DN |
Kvs, м3/ч |
| 2,5 |
4,0 |
6,3 |
10 |
16 |
25 |
36 |
50 |
80 |
120 |
250 |
360 |
| DN15 |
• |
|
|
|
|
|
|
|
|
|
|
|
| DN20 |
• |
• |
|
|
|
|
|
|
|
|
|
|
| DN25 |
• |
• |
• |
|
|
|
|
|
|
|
|
|
| DN32 |
• |
• |
• |
• |
|
|
|
|
|
|
|
|
| DN40 |
|
• |
• |
• |
• |
|
|
|
|
|
|
|
| DN50 |
|
|
• |
• |
• |
• |
|
|
|
|
|
|
| DN65 |
|
|
|
|
• |
• |
• |
• |
|
|
|
|
| DN80 |
|
|
|
|
|
• |
• |
• |
• |
|
|
|
| DN100 |
|
|
|
|
|
|
• |
• |
• |
• |
|
|
| DN125 |
|
|
|
|
|
|
|
• |
• |
• |
• |
|
| DN150 |
|
|
|
|
|
|
|
• |
• |
• |
• |
|
| DN200 |
|
|
|
|
|
|
|
|
|
• |
• |
• |
| D Cедла, мм |
15 |
19,2 |
25 |
32 |
38 |
48 |
65 |
76 |
96 |
125 |
150 |
200 |
| Ход штока, мм |
20 |
30 |
50 |
60 |
Коэффициент пересчета Kvs = Cv (US) x 0,865
