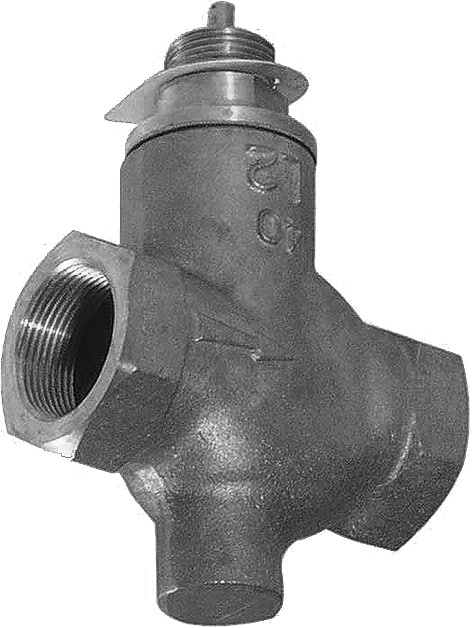

Клапаны регулирующие двухходовые бронзовые двухседельные L2S, DN 040-050, РN 16

Технические характеристики

Максимальное рабочее давление	16 бар
Максимальная рабочая температура	225 °С
Регулировочная характеристика	линейная
Количество седел	двухседельные
Протечка	< 0,05 % Kv
Присоединение к приводу	1''
Присоединение	внутренняя резьба BSP
Управляется электроприводами, термостатами, пневмоприводами, регуляторами перепада давления	AVM321K, AVM321SK, AVM322K, AVM322SK, V2, V4, V8, S16, S25, TD66

Применение

Применяются для регулирования расхода пара в системах пароснабжения.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Применение: применяются для регулирования расхода пара в системах пароснабжения.

Технические характеристики:

Максимальное рабочее давление	16 бар
Максимальная рабочая температура	225 °С
Регулировочная характеристика	линейная
Количество седел	двухседельные
Протечка	< 0,05 % Kv
Присоединение к приводу	1''
Присоединение	внутренняя резьба BSP
Управляется электроприводами, термостатами, пневмоприводами, регуляторами перепада давления	AVM321K, AVM321SK, AVM322K, AVM322SK, V2, V4, V8, S16, S25, TD66

Категория	Материал
Корпус	бронза RG5
Компоненты	бронза RG5

Тип	Присоединение	Номин. диаметр (мм.)	Kvs (м³/ч)	Ход штока (мм.)	Масса (кг.)	Коэф-т кав-и
40 L2S	1 1/2''	40	20	8	2,9	0,55
50 L2S	2''	50	30	9	3,8	0,5

Тип	Артикул
L2S, DN 40	1-2120627
L2S, DN 50	1-2120643

DN	040	050
Привод	Максимальные перепады давления, перекрываемые приводами (бар)
AVM321K, AVM321SK	16	16
AVM322K, AVM322SK	16	16
V2.05	16	14
V4.05	16	16
V4.10	16	16
S16	16	16
TD66-1	16	14

Диаграмма
«Температура – Давление»
