| Максимальное рабочее давление | 16 бар |
| Максимальная рабочая температура | 150 °С |
| Регулировочная характеристика | линейная |
| Количество седел | односедельный |
| Протечка | 0,0005% |
| Присоединение к приводу | 1" |
| Присоединения | внутр. резьба/фланцевое |
| Управляется электроприводами | VB3-30; VBA3-30 |
Применяются для регулирования расхода горячей и холодной воды, в системах теплоснабжения, ГВС и ХВС (при условии соблюдения норм СанПиН 1.1.4.1074-01) с малым перепадом давления на клапане.
Применение: применяются для регулирования расхода горячей и холодной воды, в системах теплоснабжения, ГВС и ХВС (при условии соблюдения норм СанПиН 1.1.4.1074-01) с малым перепадом давления на клапане.
| Максимальное рабочее давление | 16 бар |
| Максимальная рабочая температура | 150 °С |
| Регулировочная характеристика | линейная |
| Количество седел | односедельный |
| Протечка | 0,0005% |
| Присоединение к приводу | 1" |
| Присоединения | внутр. резьба/фланцевое |
| Управляется электроприводами | VB3-30; VBA3-30 |
| Корпус | чугун EN-JL 1030 |
| Компоненты | нержавеющая сталь |
| Уплотнение | EPDM |
| DN | Присоединение | Номин. диаметр (мм.) | Kvs (м3/ч) | Ход штока (мм.) | Масса (кг.) | Коэф-т кав-и | ||
|---|---|---|---|---|---|---|---|---|
| Резьба G (дюймы) | Фланец (мм.) | Резьба | Фланец | |||||
| 015 | 1/2'' | 15 | 15 | 0,4 / 0,63 / 1 / 1,6 / 2,5 / 4 | 5,5 | 1,15 | 2,3 | 0,5 |
| 020 | 3/4'' | 20 | 20 | 6,3 | 5,5 | 1,45 | 3,2 | 0,5 |
| 025 | 1'' | 25 | 25 | 10 | 5,5 | 1,7 | 3,8 | 0,5 |
| 032 | 1 1/4'' | 32 | 32 | 16 | 5,5 | 3,0 | 5,9 | 0,45 |
| 040 | 1 1/2'' | 40 | 40 | 25 | 5,5 | 3,5 | 6,9 | 0,45 |

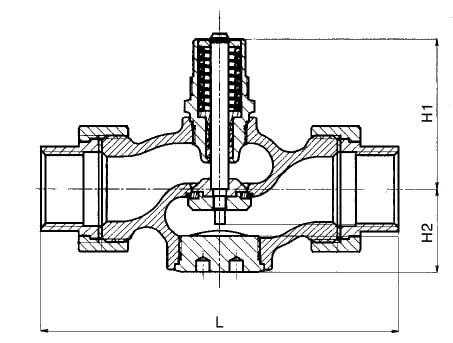

| Тип | Артикул | Размеры (мм.) | ||
|---|---|---|---|---|
| L | Н1 | Н2 | ||

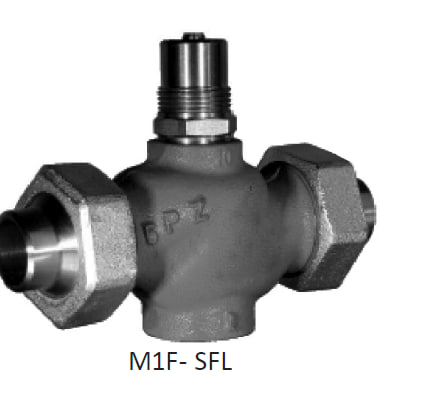

| 15 M1F-SFL | 1-2212105 | 146 | 67 | 36,5 |
| 20 M1F-SFL | 1-2212109 | 149 | 67 | 36,5 |
| 25 M1F-SFL | 1-2212112 | 160 | 67 | 36,5 |
| 32 M1F-SFL | 1-2212115 | 193 | 78 | 49 |
| 40 M1F-SFL | 1-2212118 | 207 | 78 | 49 |

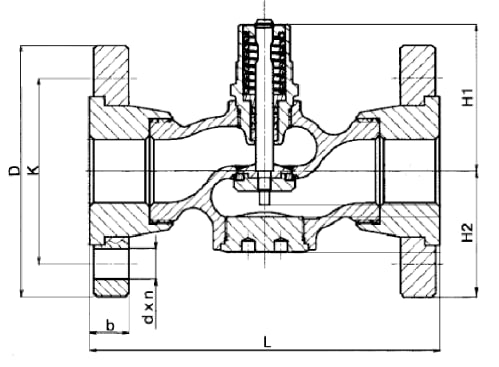

| Тип | Артикул | Размеры (мм.) | ||||||
|---|---|---|---|---|---|---|---|---|
| L | Н1 | Н2 | b | D | k | d х n | ||

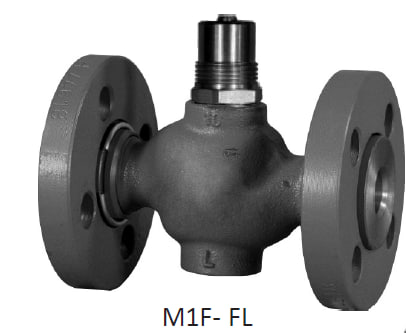

| 15 M1F-FL | 1-2212150 | 130 | 67 | 42,5 | 16 | 95 | 65 | 14 х 4 |
| 20 M1F-FL | 1-2212153 | 150 | 67 | 52,5 | 16 | 105 | 75 | 14 х 4 |
| 25 M1F-FL | 1-2212158 | 160 | 67 | 57,5 | 18 | 115 | 85 | 14 х 4 |
| 32 M1F-FL | 1-2212161 | 180 | 78 | 70 | 18 | 140 | 100 | 18 х 4 |
| 40 M1F-FL | 1-2212165 | 200 | 78 | 75 | 19 | 150 | 110 | 18 х 4 |
| DN | 015 | 020 | 025 | 032 | 040 |
|---|---|---|---|---|---|
| Привод | Максимальные перепады давления, перекрываемые приводами (бар) |
||||
| VB3-30 | 4 | 3,5 | 2 | 1,1 | 0,6 |
| VBA3-30 | 4 | 3,5 | 2 | 1,1 | 0,6 |
