ДВУХХОДОВЫЕ КЛАПАНЫ
/

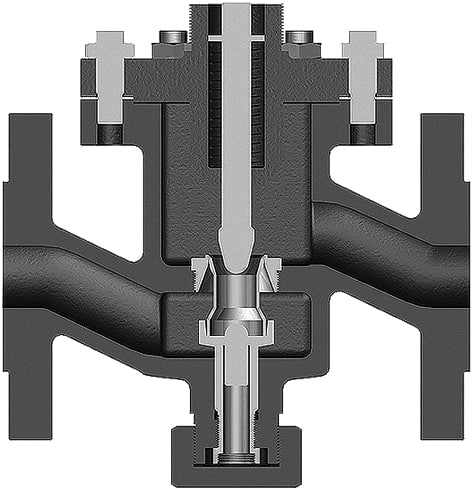

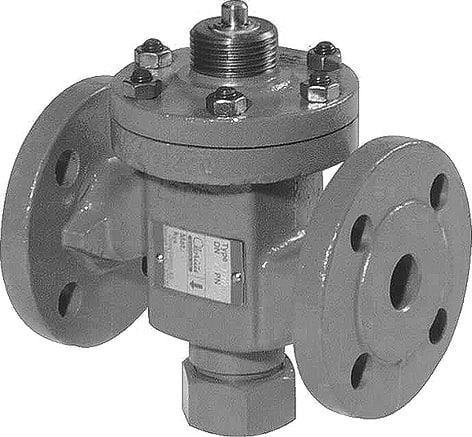

Клапаны регулирующие двухходовые двухседельные M2F, DN 020-080, PN 16; G2F, DN 020-080, PN 25; H2F, DN 020-080, PN 40

Клапаны регулирующие двухходовые двухседельные M2F, DN 020-080, PN 16; G2F, DN 020-080, PN 25; H2F, DN 020-080, PN 40

Технические характеристики
  M2F G2F H2F
Максимальное рабочее давление 16 бар 25 бар 40 бар
Максимальная рабочая температура 300 °С 300 °С 350 °С
Регулировочная характеристика квадратичная
Количество седел двухседельный
Протечка 0,5 % Kv
Присоединение к приводу 1"
Присоединение фланцевое
Управляется:
электроприводами
термостатами
пневмоприводами
регуляторами перепада давления
AVM321K, AVM321SK, AVM322K, AVM322SK
V2, V4, V8
S16, S25
TD66
Применение

Регулирующие клапаны M2F, G2F и H2F применяются с электроприводами AVM321K, AVM321SK, AVM322K, AVM322SK, термостатами V2.05, V4.05, V4.10, V8.09, пневмоприводами S16, S25 и регуляторами перепада давления TD66 для регулирования расхода пара, горячей и холодной воды в системах тепло-, холодо- и пароснабжения.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Клапаны регулирующие двухходовые двухседельные M2F, DN 020-080, PN 16; G2F, DN 020-080, PN 25; H2F, DN 020-080, PN 40

Применение: регулирующие клапаны M2F, G2F и H2F применяются с электроприводами AVM321K, AVM321SK, AVM322K, AVM322SK, термостатами V2.05, V4.05, V4.10, V8.09, пневмоприводами S16, S25 и регуляторами перепада давления TD66 для регулирования расхода пара, горячей и холодной воды в системах тепло-, холодо- и пароснабжения.

Технические характеристики:

  M2F G2F H2F
Максимальное рабочее давление 16 бар 25 бар 40 бар
Максимальная рабочая температура 300 °С 300 °С 350 °С
Регулировочная характеристика квадратичная
Количество седел двухседельный
Протечка 0,5 % Kv
Присоединение к приводу 1"
Присоединение фланцевое
Управляется:
электроприводами
термостатами
пневмоприводами
регуляторами перепада давления
AVM321K, AVM321SK, AVM322K, AVM322SK
V2, V4, V8
S16, S25
TD66

Спецификация материалов:

  M2F G2F H2F
Корпус Чугун EN-GJS-400-15 Чугун EN-GJS-400-15 сталь GS-C25
Компоненты нержавеющая сталь
Тип Присоединение (мм.) Номин. диаметр (мм.) Kvs (м3/ч) Ход штока (мм.) Масса (кг.) Коэф-т кав.
M2F G2F H2F
20 M2F/G2F/H2F 20 20 5 6,5 5 5 5 0,6
25 M2F/G2F/H2F 25 25 7,5 7 6,5 6,5 6,5 0,6
32 M2F/G2F/H2F 32 32 12,5 8 9 9 9 0,55
40 M2F/G2F/H2F 40 40 20 9 11 11 11 0,55
50 M2F/G2F/H2F 50 50 30 10 16 16 16 0,5
65 M2F/G2F/H2F 65 65 50 11 21 21 21 0,5
80 M2F/H2F 80 80 80 13 38 38 35 0,45

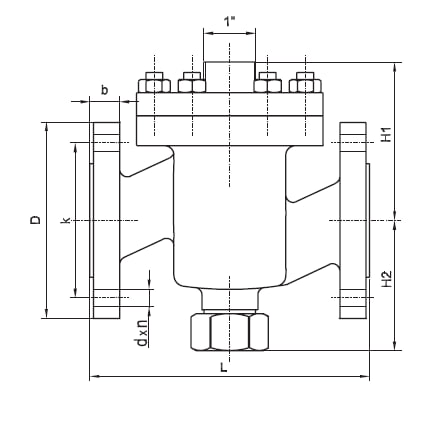

Габаритные размеры:

Тип Размеры (мм.)
  L Н1 Н2 b D k d х n
M2F,
G2F		 H2F G2F,
M2F		 H2F
20 M2F/G2F/H2F 150 85 70 16 18 105 75 14х4 14х4
25 M2F/G2F/H2F 160 95 77 16 18 115 85 14х4 14х4
32 M2F/G2F/H2F 180 105 82 18 18 140 100 19х4 18х4
40 M2F/G2F/H2F 200 110 92 19 18 150 110 19х4 18х4
50 M2F/G2F/H2F 230 125 102 19 20 165 125 19х4 18х4
65 M2F/G2F/H2F 290 135 120 19 22 185 145 19х4 18х8
80 M2F/G2F/H2F 310 145 165 19 24 200 160 19х8 18х8

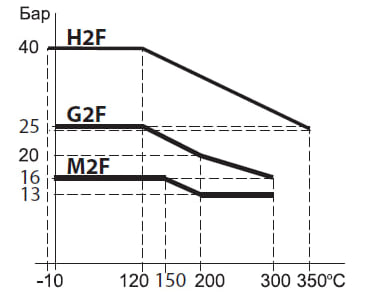

Диаграмма
«Температура – Давление»
