ТЕХНИЧЕСКИЙ
/
ДВУХХОДОВЫЕ КЛАПАНЫ
/
Клапаны регулирующие двухходовые G2FM-T DN 065-125, PN 25; DN 150-300 РN 16; DN 350-800 РN 10

Клапаны регулирующие двухходовые G2FM-T DN 065-125, PN 25; DN 150-300 РN 16; DN 350-800 РN 10

Технические характеристики
Максимальное рабочее давление DN 065-125 - 25 бар
DN 150-300 - 16 бар
DN 350-800 - 10 бар
Максимальная рабочая температура 100 °С / 250 °С
Регулировочная характеристика линейная
Тип конструкции поворотный сегмент
Протечка герметичен / < 0,5 % Kv
Присоединение к приводу ISO-фланец
Присоединение фланцевое
Управляется: электроприводами VB-300
Применение

Применяются с электроприводом VB-300 для регулирования расхода горячей и холодной воды, гликолевых растворов (до 50%) в системах тепло- и холодоснабжения

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Клапаны регулирующие двухходовые G2FM-T DN 065-125,
PN 25; DN 150-300 РN 16; DN 350-800 РN 10

Применение: применяются с электроприводом VB-300 для регулирования расхода горячей и холодной воды, гликолевых растворов (до 50%) в системах тепло- и холодоснабжения

Технические характеристики:

Максимальное рабочее давление DN 065-125 - 25 бар
DN 150-300 - 16 бар
DN 350-800 - 10 бар
Максимальная рабочая температура 100 °С / 250 °С
Регулировочная характеристика линейная
Тип конструкции поворотный сегмент
Протечка герметичен / < 0,5 % Kv
Присоединение к приводу ISO-фланец
Присоединение фланцевое
Управляется: электроприводами VB-300

Спецификация материалов:

Корпус чугун EN-GJS-400-15
Компоненты нержавеющая сталь
Уплотнение NBR 70A

Технические параметры:

Тип Присоед Kvs, (м 3/ч) Крутящий момент (Н*м) Масса (кг) Коэф-т кав-и
A => AB
065 G2FM-T 65 120 60 26 0,3
080 G2FM-T 80 154 65 29 0,3
100 G2FM-T 100 220 120 41 0,3
125 G2FM-T 125 330 200 58 0,3
150 G2FM-T 150 425 200 71 0,3
200 G2FM-T 200 1100 330 135 0,3
250 G2FM-T 250 2100 525 190 0,3
300 G2FM-T 300 2650 730 262 0,3
350 G2FM-T 350 3380 980 324 0,3
400 G2FM-T 400 3950 1370 403 0,3
450 G2FM-T 450 4480 1550 507 0,3
500 G2FM-T 500 5250 1920 645 0,3
600 G2FM-T 600 6050 2950 890 0,3
800 G2FM-T 800 8000 4400 1700 0,3

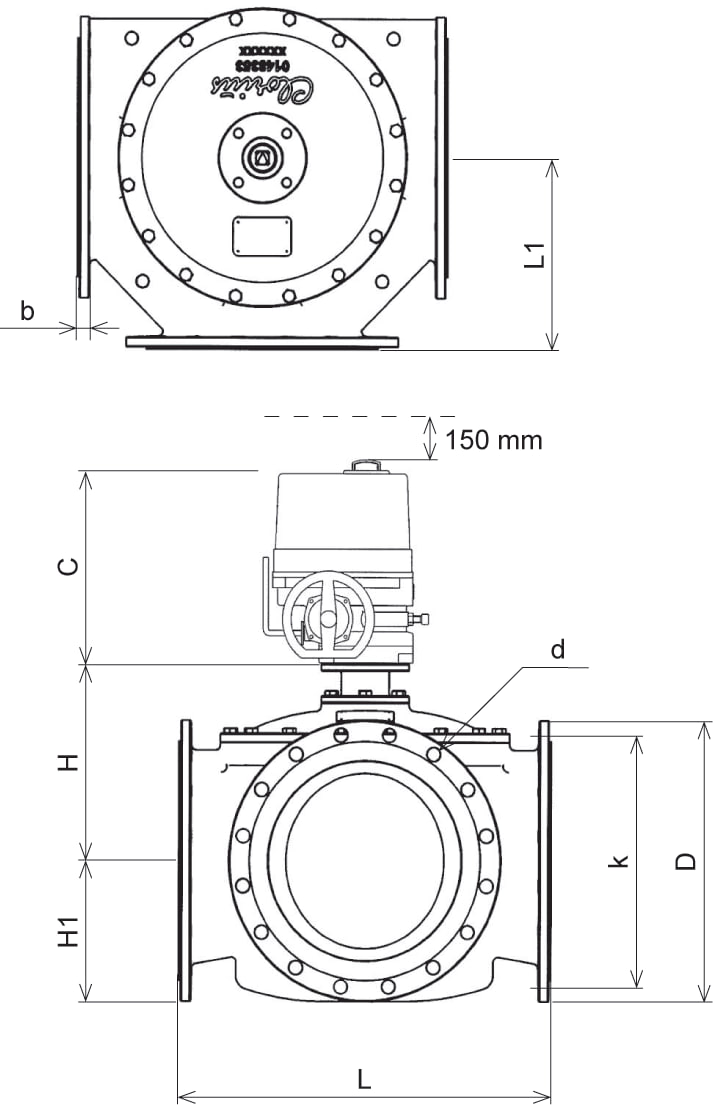

Габаритные размеры

Тип Размеры (мм)
L L1 H Н1 С D b k d х n
065 G2FM-T 292 146 135 90 273 185 20 145 19 х 8
080 G2FM-T 292 146 140 94 273 200 20 160 19 х 8
100 G2FM-T 350 175 158 112 273 235 17 190 23 х 8
125 G2FM-T 400 200 179 123 273 270 17 220 28 х 8
150 G2FM-T 438 219 196 139 276 290 20 240 23 х 8
200 G2FM-T 530 270 236 175 361 340 21 295 23 х 12
250 G2FM-T 592 300 273 205 361 400 23 355 28 х 12
300 G2FM-T 649 330 305 230 361 455 25,5 410 28 х 12
350 G2FM-T 717 360 337 255 361 505 25,5 460 23 х 16
400 G2FM-T 770 385 375 285 361 565 26 515 28 х 16
450 G2FM-T 820 410 391 310 556 615 26,5 565 28 х 20
500 G2FM-T 900 455 425 340 556 670 27,5 620 28 х 20
600 G2FM-T 1000 505 470 393 556 780 31,0 725 31 x 20
800 G2FM-T 1200 600 650 507 556 1015 53 950 34 x 24

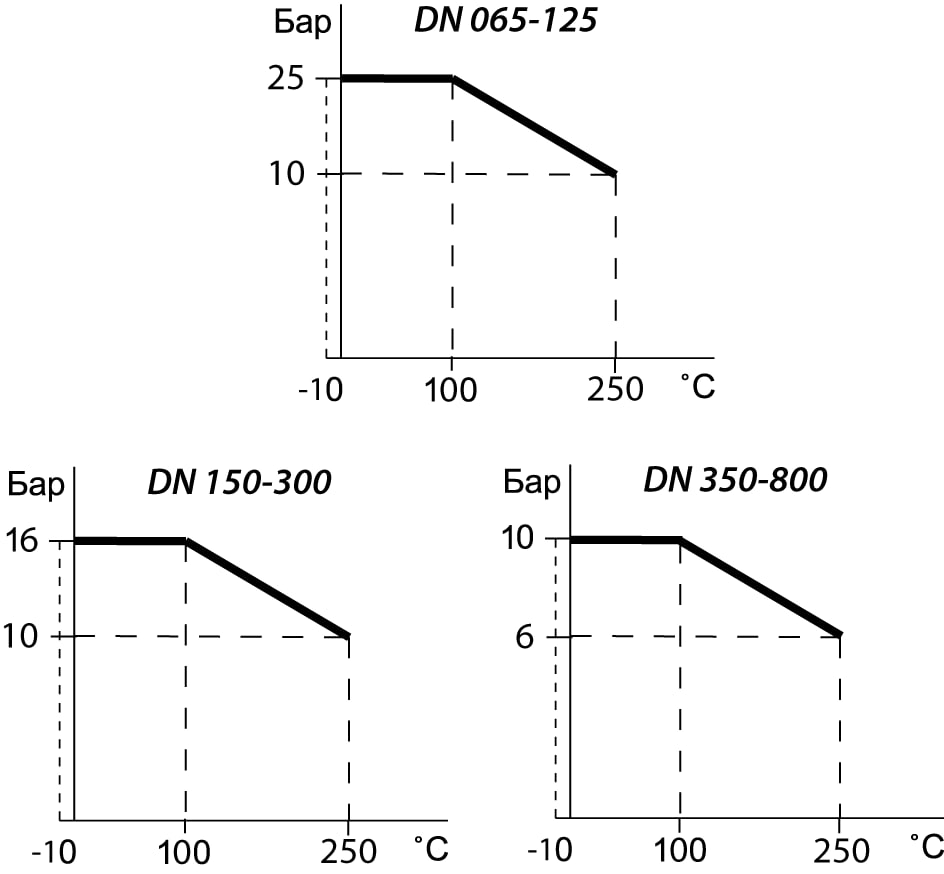

Диаграмма
«Температура – Давление»

Перепады давления на клапане с приводом:

Электропривод DN 065 080 100 125 150 200 250 300 350 400 450 500 600 800
Максимальные перепады давления, перекрываемые приводами (Бар)
VB-300 009 трехпозиц. 25 25 - - - - - - - - - - - -
VB-300 019 трехпозиц. - - 25 25 - - - - - - - - - -
VB-300 028 трехпозиц. - - - - 16 - - - - - - - - -
VB-300 060 трехпозиц. - - - - - 16 16 - - - - - - -
VB-300 100 трехпозиц. - - - - - - - 16 10 10 - - - -
VB-300 200 трехпозиц. - - - - - - - - - - 10 10 10 -
VB-300 250 трехпозиц. - - - - - - - - - - - - - 10
