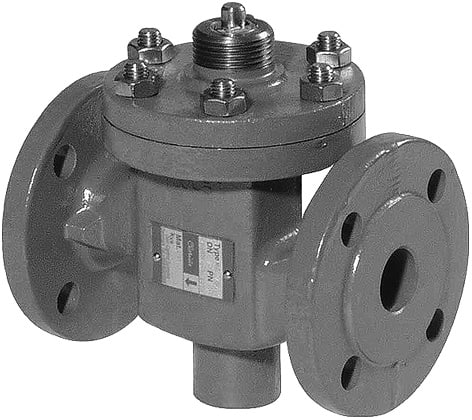

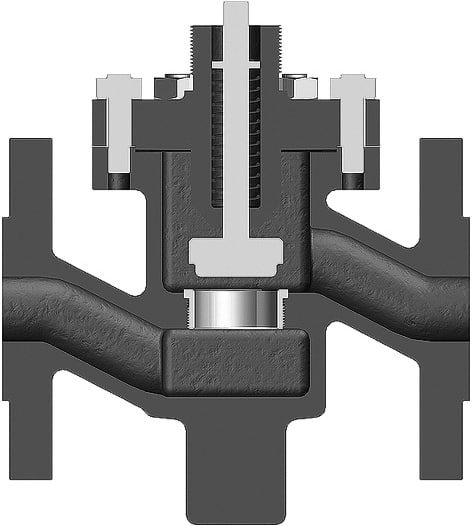

Клапаны регулирующие двухходовые односедельные M1F, G1F, H1F, DN 015-050, РN 16/25/40

Клапаны регулирующие двухходовые односедельные M1F, G1F, H1F, DN 015-050, РN 16/25/40

Технические характеристики
  M1F G1F H1F
Максимальное рабочее давление 16 бар 25 бар 40 бар
Максимальная рабочая температура 300 °С 300 °С 350 °С
Регулировочная характеристика квадратичная
Количество седел односедельные
Протечка < 0,05 % Kv
Присоединение к приводу 1"
Присоединение фланцевое
Управляется:
электроприводами
термостатами
пневмоприводами
регуляторами перепада давления

AVM321K, AVM321SK, AVM322K, AVM322SK
V2, V4, V8
S16, S25
TD66
Применение

Применяются для регулирования расхода пара, горячей и холодной воды, гликолевых растворов (до 50%) в системах тепло-, холодо- и пароснабжения.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Клапаны регулирующие двухходовые односедельные M1F, G1F, H1F, DN 015-050, РN 16/25/40

Применение: применяются для регулирования расхода пара, горячей и холодной воды, гликолевых растворов (до 50%) в системах тепло-, холодо- и пароснабжения.

Технические характеристики:

  M1F G1F H1F
Максимальное рабочее давление 16 бар 25 бар 40 бар
Максимальная рабочая температура 300 °С 300 °С 350 °С
Регулировочная характеристика квадратичная
Количество седел односедельные
Протечка < 0,05 % Kv
Присоединение к приводу 1"
Присоединение фланцевое
Управляется:
электроприводами
термостатами
пневмоприводами
регуляторами перепада давления

AVM321K, AVM321SK, AVM322K, AVM322SK
V2, V4, V8
S16, S25
TD66

Спецификация материалов:

  M1F G1F H1F
Корпус Чугун EN-GJS-400-15 Чугун EN-GJS-400-15 сталь GS-C25
Компоненты нержавеющая сталь
Тип Присоединение (мм.) Номин. диаметр (мм.) Kvs (м3/ч) Ход штока (мм.) Масса, (кг.) Коэф-т кав-и
M1F G1F H1F
15/4 M1F/G1F/H1F 015 4 0,2 6 3,0 3,0 3,3 0,6
15/6 M1F/G1F/H1F 015 6 0,45 6 3,0 3,0 3,3 0,6
15/9 M1F/G1F/H1F 015 9 0,95 6 3,1 3,1 3,4 0,6
15/12 M1F/G1F/H1F 015 12 1,7 6 3,1 3,1 3,4 0,6
15 M1F/G1F/H1F 015 15 2,75 6 3,1 3,1 3,4 0,6
20 M1F/G1F/H1F 020 20 5 6,5 4,2 4,2 4,9 0,6
25 M1F/G1F/H1F 025 25 7,5 7 5,5 5,5 6,1 0,6
32 M1F/G1F/H1F 032 32 12,5 8 8,1 8,1 9,0 0,55
40 M1F/G1F/H1F 040 40 20 9 9,7 9,7 10,8 0,55
50 M1F/G1F/H1F 050 50 30 10 14 14 15,5 0,55

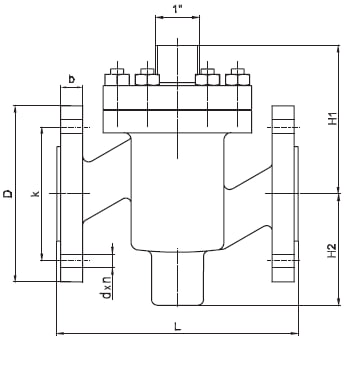

Габаритные размеры

Тип Размеры (мм.)
L Н1 Н2 b D k d х n
15/4 M1F / G1F / H1F 130 80 60 14 95 65 14 х 4 / 16 х 4 / 16 х 4
15/6 M1F / G1F / H1F 130 80 60 14 95 65 14 х 4 / 16 х 4 / 16 х 4
15/9 M1F / G1F / H1F 130 80 60 14 95 65 14 х 4 / 16 х 4 / 16 х 4
15/12 M1F / G1F / H1F 130 80 60 14 95 65 14 х 4 / 16 х 4 / 16 х 4
15 M1F / G1F / H1F 130 80 60 14 95 65 14 х 4 / 16 х 4 / 16 х 4
20 M1F / G1F / H1F 150 85 65 16 105 75 14 х 4 / 16 х 4 / 16 х 4
25 M1F / G1F / H1F 160 95 70 16 115 85 14 х 4 / 16 х 4 / 16 х 4
32 M1F / G1F / H1F 180 105 75 18 140 100 14 х 4 / 16 х 4 / 16 х 4
40 M1F / G1F / H1F 200 110 85 18 150 110 14 х 4 / 16 х 4 / 16 х 4
50 M1F / G1F / H1F 230 125 95 20 165 125 14 х 4 / 19 х 4 / 16 х 4

Диаграмма
«Температура – Давление»
