ТЕХНИЧЕСКИЙ
/
ДВУХХОДОВЫЕ КЛАПАНЫ
/

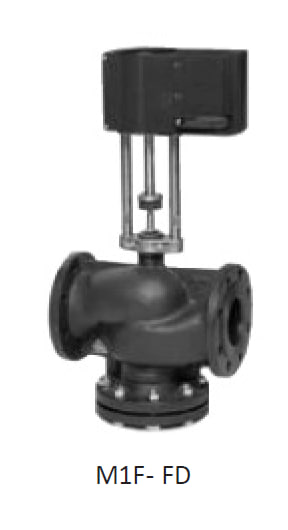

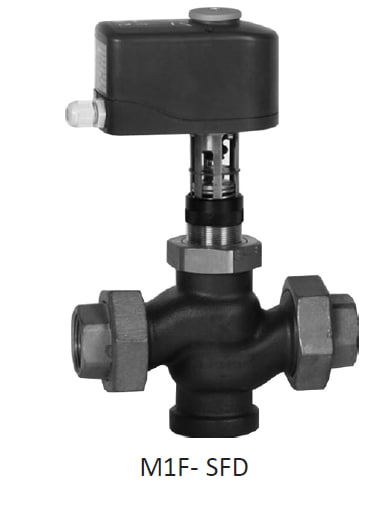

Клапаны регулирующие двухходовые односедельные сбалансированные M1F-SFD, M1F-FD DN 015-50, РN 25; M1F-FD DN 065-150, PN 16

Клапаны регулирующие двухходовые односедельные сбалансированные M1F-SFD, M1F-FD DN 015-50, РN 25; M1F-FD DN 065-150, PN 16

Технические характеристики
Максимальное рабочее давление DN 015-050 - 25 бар
DN 065-150 - 16 бар
Максимальная рабочая температура 150 °С
Регулировочная характеристика квадратичная
Количество седел односедельный
Протечка 0,0005 %
Присоединение к приводу 1''
Присоединения внутр. резьба / фланцевое
Управляется электроприводами VB-32, VBA-32,
VB-252, VBA-252
Применение

Применяются для регулирования расхода горячей и холодной воды, в системах теплоснабжения, ГВС и ХВС (при условии соблюдения требований СанПиН 2.1.4. 1074-01), с большим перепадом давления на клапане.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Клапаны регулирующие двухходовые односедельные сбалансированные M1F-SFD, M1F-FD DN 015-50, РN 25; M1F-FD DN 065-150, PN 16

Применение: применяются для регулирования расхода горячей и холодной воды, в системах теплоснабжения, ГВС и ХВС (при условии соблюдения требований СанПиН 2.1.4. 1074-01), с большим перепадом давления на клапане.

Технические характеристики:

Максимальное рабочее давление DN 015-050 - 25 бар
DN 065-150 - 16 бар
Максимальная рабочая температура 150 °С
Регулировочная характеристика квадратичная
Количество седел односедельный
Протечка 0,0005 %
Присоединение к приводу 1''
Присоединения внутр. резьба / фланцевое
Управляется электроприводами VB-32, VBA-32,
VB-252, VBA-252

Спецификация материалов:

Корпус чугун EN-JL 1040
Компоненты нержавеющая сталь
Уплотнение EPDM

Перепады давления на клапане с приводом:

DN 015 020 025 032 040 050 065 080 100 125 150
Привод Максимальные перепады давления, перекрываемые приводами (бар)
VB 32 25 25 25 25 25 25 - - - - -
VBA-32 25 25 25 25 25 25 - - - - -
VB-252 - - - - - - 16 16 16 16 16
VBA-252 - - - - - - 16 16 16 16 16

Диаграмма
«Температура – Давление»

Технические параметры:

Тип РN (бар) Присоединение Номинальный диаметр (мм.) Kvs (м3/ч) Ход штока (мм.) Масса (кг.) Коэффициент кавитации
Резьбовое G (дюймы) Фланцевое (мм.) Резьбовое Фланцевое
15 M1F-SFD / M1F-FD 25 1/2'' 15 015 4 11 1,7 2,8 0,65
20 M1F-SFD / M1F-FD 25 3/4'' 20 020 6,3 11 2,0 3,5 0,6
25 M1F-SFD / M1F-FD 25 1'' 25 025 10 11 2,3 4,4 0,55
32 M1F-SFD / M1F-FD 25 1 1/4'' 32 032 16 11 3,7 6,5 0,55
40 M1F-SFD / M1F-FD 25 1 1/2'' 40 040 25 11 4,6 8 0,45
50 M1F-SFD / M1F-FD 25 2'' 50 050 40 11 6,7 10,9 0,4
65 M1F-FD 16 - 65 065 63 20 - 23 0,4
80 M1F-FD 16 - 80 080 100 20 - 29,5 0,35
100 M1F-FD 16 - 100 100 160 40 - 40,5 0,35
125 M1F-FD 16 - 125 125 250 40 - 58,8 0,35
150 M1F-FD 16 - 150 150 360 40 - 80,7 0,35

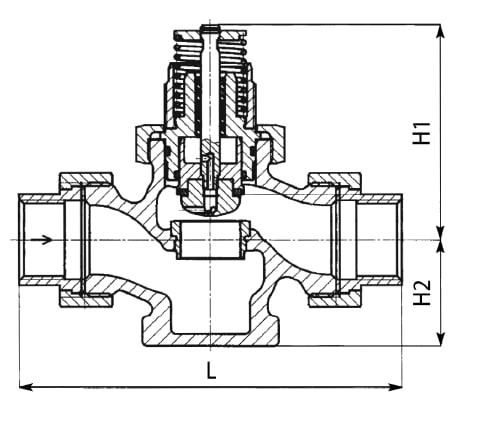

Габаритные размеры - резьбовое присоединение:

Тип Размеры (мм.)
L Н1 Н2
15 M1F-SFD 146 90 44,5
20 M1F-SFD 149 90 44,5
25 M1F-SFD 160 90 44,5
32 M1F-SFD 193 110,4 63
40 M1F-SFD 207 110,4 63
50 M1F-SFD 233 110,4 63

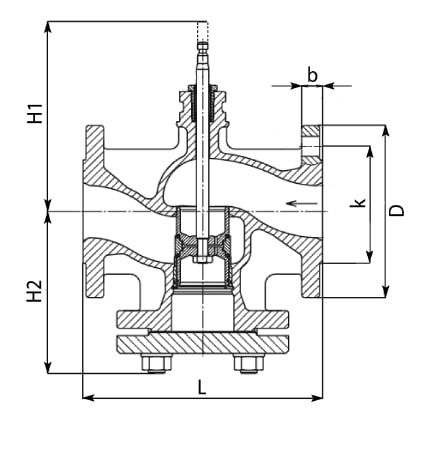

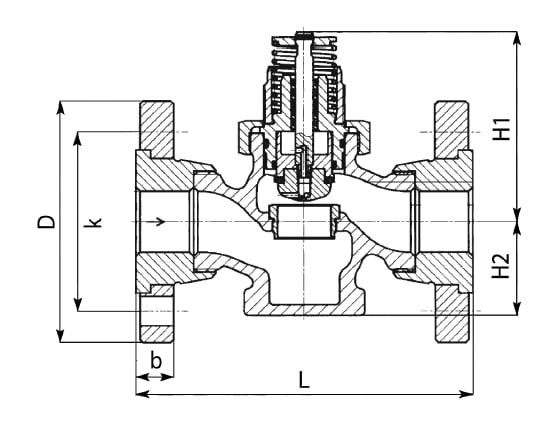

Габаритные размеры - фланцевое присоединение:

Тип Размеры (мм.)
L H1 H2 b D k d х n
15 M1F-FD 130 90 44,5 16 95 65 14 х 4
20 M1F-FD 150 90 44,5 16 105 75 14 х 4
25 M1F-FD 160 90 44,5 18 115 85 14 х 4
32 M1F-FD 180 110,4 63 18 140 100 18 х 4
40 M1F-FD 200 110,4 63 19 150 110 18 х 4
50 M1F-FD 230 110,4 63 19 165 125 18 х 4
65 M1F-FD 290 192 185 20 185 145 19 х 4
80 M1F-FD 310 212 193 22 200 160 19 х 8
100 M1F-FD 350 247 216 24 220 180 19 х 8
125 M1F-FD 400 272 239 26 250 210 19 х 8
150 M1F-FD 480 297 284 26 285 240 23 х 8
