ТЕХНИЧЕСКИЙ
/
ДВУХХОДОВЫЕ КЛАПАНЫ
/
Клапаны регулирующие двухходовые S2FM-T DN 100-125, PN 25; DN 150-300, РN 16; DN 350-800, РN 10

Клапаны регулирующие двухходовые S2FM-T DN 100-125, PN 25; DN 150-300, РN 16; DN 350-800, РN 10

Технические характеристики
Максимальное рабочее давление DN 350-800 10 бар
DN 100-125 25 бар
DN 150-300 16 бар
Максимальная рабочая температура 100 °С / 250 °С / 300 °С
Регулировочная характеристика линейная
Тип конструкции поворотный сегмент
Протечка герметичен / < 0,5 % Kv
Присоединение к приводу ISO-фланец
Присоединение фланцевое
Управляется: электроприводами VB-300
Применение

Применяются с электроприводом VB-300 для регулирования расхода горячей и холодной воды, гликолевых растворов в системах тепло- и холодоснабжения, а так же агрессивных сред (кислот, щелочей) в промышленности.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Клапаны регулирующие двухходовые S2FM-T DN 100-125, PN 25; DN 150-300, РN 16; DN 350-800, РN 10

Применение: применяются с электроприводом VB-300 для регулирования расхода горячей и холодной воды, гликолевых растворов в системах тепло- и холодоснабжения, а так же агрессивных сред (кислот, щелочей) в промышленности.

Технические характеристики:

Максимальное рабочее давление DN 350-800 10 бар
DN 100-125 25 бар
DN 150-300 16 бар
Максимальная рабочая температура 100 °С / 250 °С / 300 °С
Регулировочная характеристика линейная
Тип конструкции поворотный сегмент
Протечка герметичен / < 0,5 % Kv
Присоединение к приводу ISO-фланец
Присоединение фланцевое
Управляется: электроприводами VB-300

Спецификация материалов:

Корпус нержавеющая сталь AISI 316
Компоненты нержавеющая сталь
Уплотнение A75H

Технические параметры:

Тип Присоед. Kvs (м3/ч) Крутящий момент, Н*м Масса (кг.) Коэф-т кав-и
A => AB
100 S2FM-T 100 220 120 81 0,3
125 S2FM-T 125 330 200 135 0,3
150 S2FM-T 150 425 200 190 0,3
200 S2FM-T 200 1100 330 262 0,3
250 S2FM-T 250 1800 450 324 0,3
300 S2FM-T 300 2450 700 403 0,3
350 S2FM-T 350 3350 780 507 0,3
400 S2FM-T 400 3850 880 645 0,3
450 S2FM-T 450 4300 1250 890 0,3
500 S2FM-T 500 5050 1450 1135 0,3
600 S2FM-T 600 6020 1750 1380 0,3
800 S2FM-T 800 8000 2550 1700 0,3

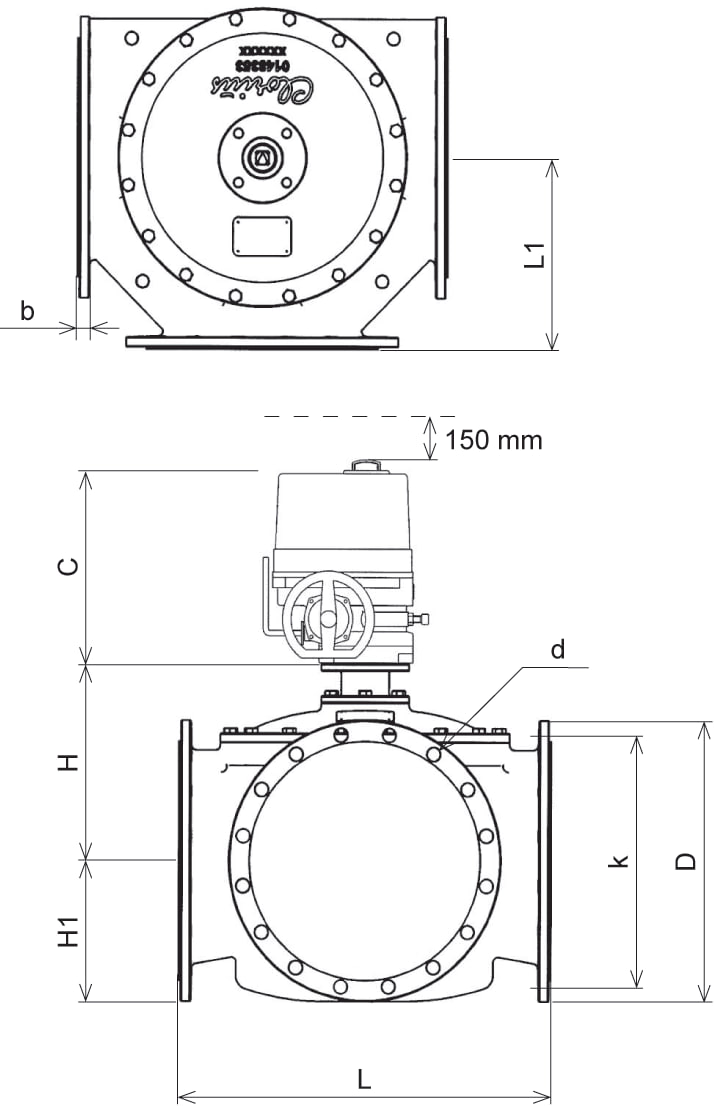

Габаритные размеры

Тип Размеры (мм.)
  L L1 H Н1 С D b k d х n
100 S2FM-T 350 175 158 112 273 235 17 190 23 х 8
125 S2FM-T 400 200 179 123 273 270 17 220 28 х 8
150 S2FM-T 438 219 196 139 276 290 20 240 23 х 8
200 S2FM-T 530 306 236 175 361 340 21 295 23 х 12
250 S2FM-T 592 340 273 205 361 400 23 355 28 х 12
300 S2FM-T 649 371 305 230 361 455 25,5 410 28 х 12
350 S2FM-T 717 403 337 255 361 505 25,5 460 23 х 16
400 S2FM-T 770 430 375 285 361 565 26 515 28 х 16
450 S2FM-T 820 457 391 310 556 615 26,5 565 28 х 20
500 S2FM-T 900 499 425 340 556 670 27,5 620 28 х 20
600 S2FM-T 1000 553 470 393 556 780 31,0 725 31 х 20
800 S2FM-T 1200 600 579 507 556 1015 37 950 34 х 24

Перепады давления на клапане с приводом:

Электропривод DN 100 125 150 200 250 300 350 400 450 500 600 800
Максимальные перепады давления,
перекрываемые приводами (Бар)
VB-300 019 трехпозиц. 25 25 -
VB-300 028 трехпозиц. - - 16
VB-300 060 трехпозиц.       16 16 - - - - - - -
VB-300 100 трехпозиц.       - - 16 10 10 - - - -
VB-300 200 трехпозиц.       - - - - - 10 10 10 -
VB-300 250 трехпозиц.       - - - - - - - - 10

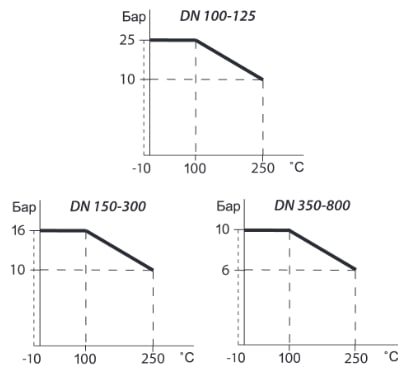

Диаграмма
«Температура – Давление»
