ТЕХНИЧЕСКИЙ
/
ТРЕХХОДОВЫЕ КЛАПАНЫ
/
Клапаны регулирующие трехходовые бронзовые

Клапаны регулирующие трехходовые бронзовые

Технические характеристики
Максимальное рабочее давление 10 бар
Максимальная рабочая температура 120 °C / 200 °C (опция)
Регулировочная характеристика линейная
Количество седел два односедельных
Протечка < 0,5 % Kv
Присоединение к приводу 1''
Присоединение внутренняя резьба
Управляется:
электроприводами
термостатами
пневмоприводами		 AVM321K, AVM321SK
V2, V4, V8
S16, S25
Применение

Применяется для регулирования расхода гликолевых растворов (до 50%), горячей и холодной воды, в системах тепло- и холодоснабжения путем смешения и разделения потоков.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Клапаны регулирующие трехходовые бронзовые L3S, DN 015-050, РN 10

Применение:

применяется для регулирования расхода гликолевых растворов (до 50%), горячей и холодной воды, в системах тепло- и холодоснабжения путем смешения и разделения потоков.

Технические характеристики:

Максимальное рабочее давление 10 бар
Максимальная рабочая температура 120 °C / 200 °C (опция)
Регулировочная характеристика линейная
Количество седел два односедельных
Протечка < 0,5 % Kv
Присоединение к приводу 1''
Присоединение внутренняя резьба
Управляется:
электроприводами
термостатами
пневмоприводами		 AVM321K, AVM321SK
V2, V4, V8
S16, S25

Спецификация материалов:

Корпус бронза RG5
Компоненты бронза RG5

Технические параметры

Тип DN Номинальный
диаметр
(мм.)		 Kvs (м³/ч) Ход штока
(мм.)		 Масса
(кг.)
смеш. разд.
L3S 1/2'' 15 2,75 2,4 3 1
L3S 3/4'' 20 5,0 4,3 4 1
L3S 1'' 25 7,5 6,4 4 4,4
L3S 1 1/4'' 32 12,5 10,7 6 4,5
L3S 1 1/2'' 40 20,0 17,2 6 8,3
L3S 2'' 50 30,0 25,8 8 7,7

Габаритные размеры:

DN Размеры (мм.)
L L1 Н Н1
1 1/2'' 110 - 60 55
3/4'' 110 - 60 55
1'' 140 70 145 80
1 1/4'' 140 70 145 80
1 1/2'' 185 95 150 105
2'' 185 95 150 105

Артикулы

Тип Артикул
L3S, DN 015 1-2130517
L3S, DN 020 1-2130525
L3S, DN 025 1-2130533
L3S, DN 032 1-2130541
L3S, DN 040 1-2130568
L3S, DN 050 1-2130576

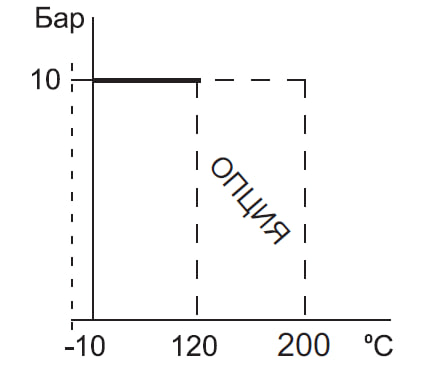

Диаграмма «Температура – Давление»

В нормальном положении соединение 2-1 полностью открыто

DN 015-020 мм

DN 025-050 мм

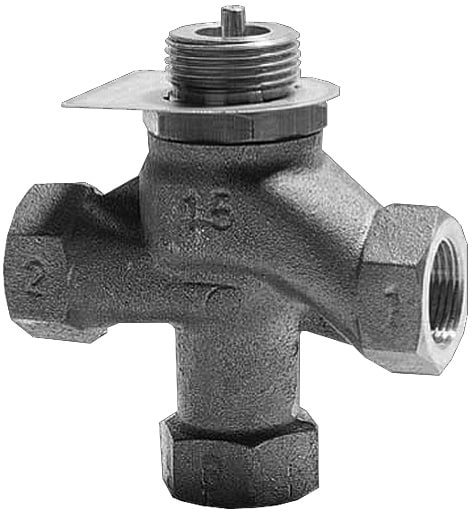

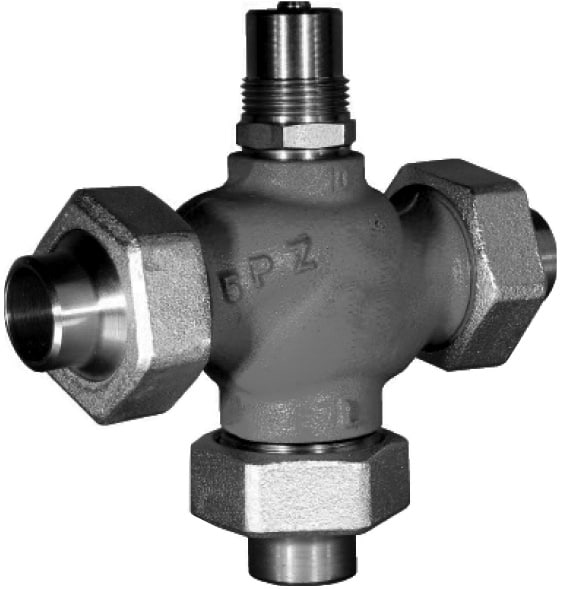

Клапаны регулирующие трехходовые чугунные M3F-SFL, DN 015-040, РN 16; M3F-FL, DN 015-020, РN 16

Применение:

применяются для регулирования расхода горячей и холодной воды, в системах теплоснабжения ГВС и ХВС (при условии соблюдения норм СанПиН 1.1.4.1074-01) с малым перепадом давления на клапане.

Технические характеристики:

Максимальное рабочее давление 16 бар
Максимальная рабочая температура 150 °С
Регулировочная характеристика линейная
Количество седел два односедельных
Протечка 0,0005% Kv
Присоединение к приводу 1''
Присоединения внутр. резьба /фланцевое
Управляется: электроприводами VB3-30, VBA3-30

Спецификация материалов:

Корпус серый чугун EN-JL 1030
Компоненты нержавеющая сталь
Уплотнение EPDM

Технические параметры:

Тип DN Номин. диаметр (мм.) Kvs (м3/ч) Ход штока
(мм.)		 Масса
(кг)
Резьба G (дюймы) Фланец (мм.) Резьба G (дюймы) Фланец (мм.)
M3F-SFL/ M3F-FL 1/2'' 15 15 4 5,5 1,35 3,1
M3F-SFL/ M3F-FL 3/4'' 20 20 6,3 5,5 1,75 4,4
M3F-SFL 1'' - 25 10 5,5 2,15 -
M3F-SFL 1 1/4'' - 32 16 5,5 3,8 -
M3F-SFL 1 1/2'' - 40 25 5,5 4,4 -

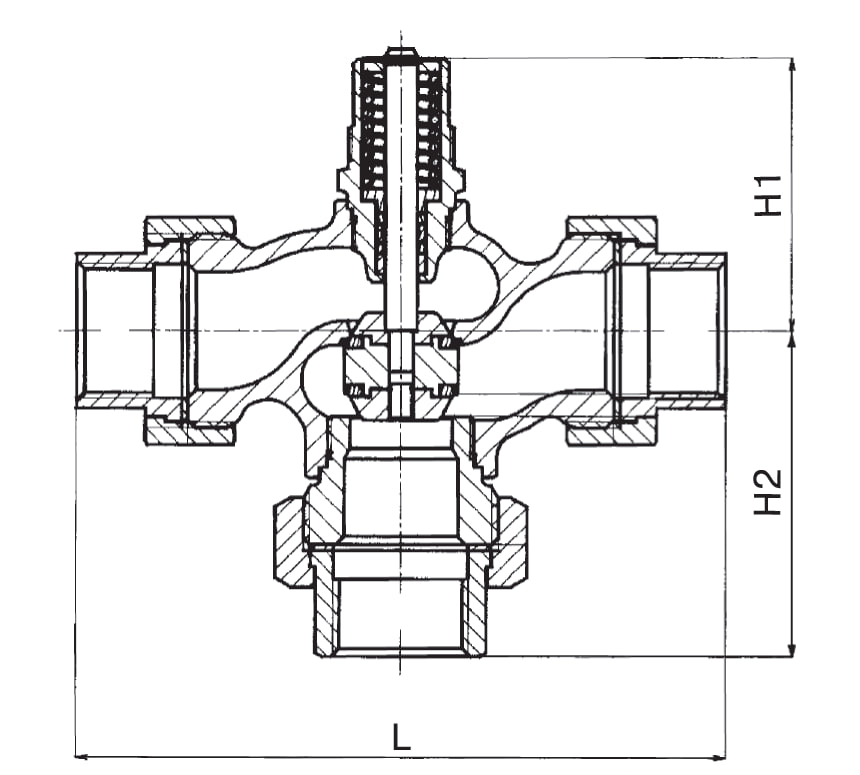

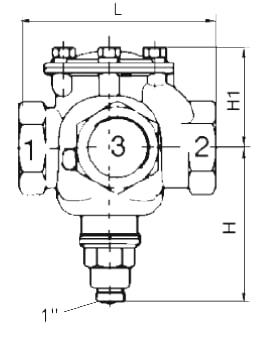

Габаритные размеры - Резьбовое присоединение:

DN Размеры (мм.)
L Н1 Н2
1/2'' 146 67 73
3/4'' 149 67 74,5
1'' 160 67 80
1 1/4'' 193 78 96,5
1 1/2'' 207 78 103,5

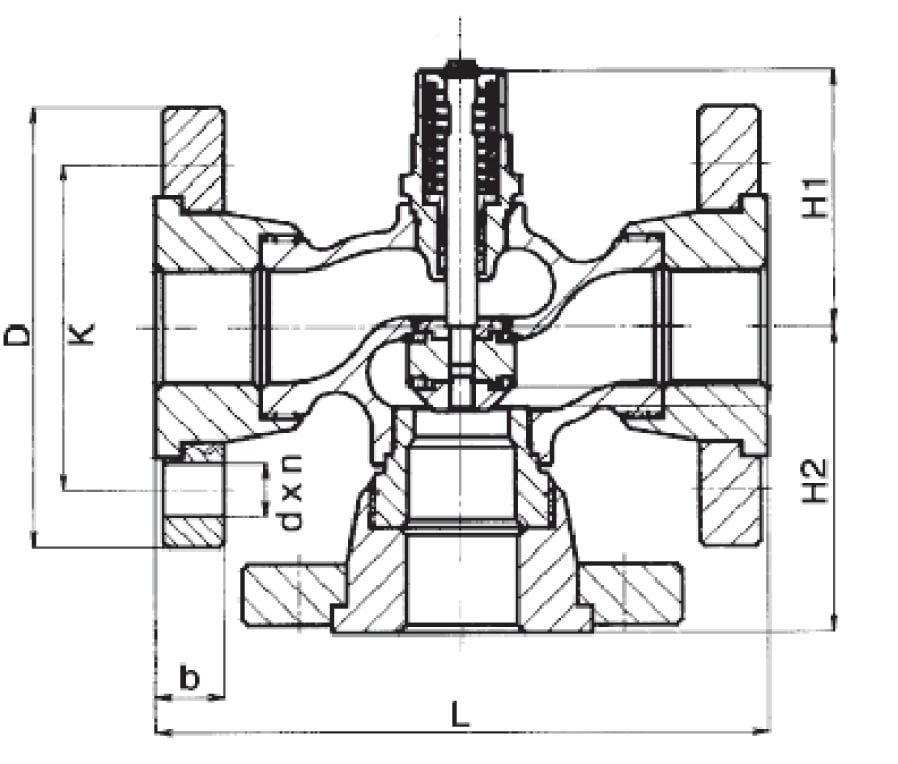

Габаритные размеры - Фланцевое присоединение:

DN Размеры (мм.)
L Н1 Н2 b D k d х n
015 130 67 65 16 95 65 14 х 4
020 150 67 75 16 105 75 14 х 4

Перепады давления на клапане с приводом:

  DN 015 020 025 032 032
Электропривод Максимальные перепады давления,
перекрываемые приводами (бар)
VB3-30 трехпозиц. 4 3,5 2 0,9 0,6
VBA3-30 аналоговый

Артикулы:

Тип Артикул
M3F-SFL, DN 015 1-2230987
M3F-SFL, DN 020 1-2230991
M3F-SFL, DN 025 1-2230995
M3F-SFL, DN 032 1-2230998
M3F-SFL, DN 040 1-2231000
M3F-FL, DN 015 1-2231110
M3F-FL, DN 020 1-2231113

M3F- SFL

M3F- SFL

Диаграмма «Температура – Давление»

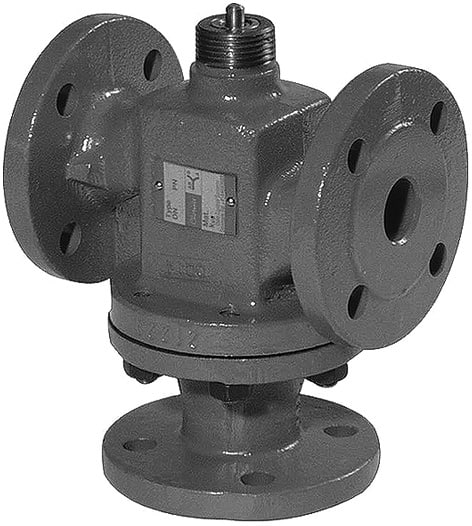

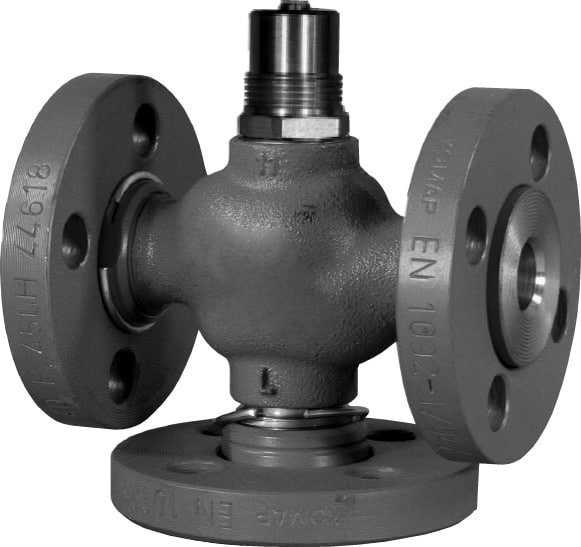

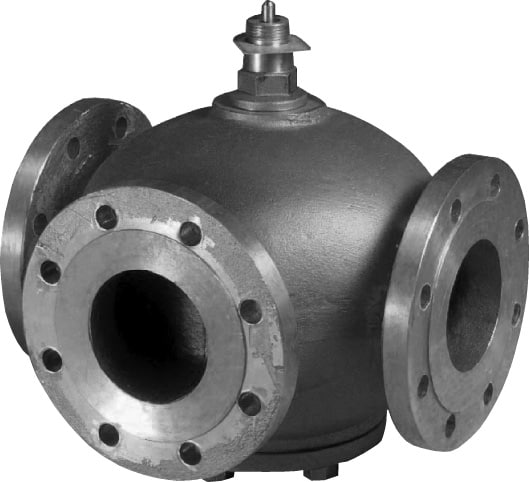

Клапаны регулирующие трехходовые M3F, G3F, H3F, DN 025-065, PN 16/25/40

Применение:

применяется с электроприводами AVM322K, AVM322SK, пневмоприводами S16, S25 для регулирования расхода воды, гликолевых растворов (до 50%) в системах тепло-, холодо- и пароснабжения, путем смешения и разделения потоков.

Технические характеристики:

  M3F G3F H3F
Максимальное рабочее давление 16 бар 25 бар 40 бар
Максимальная рабочая температура 150 °С 300 °С 350 °С
Регулировочная характеристика Квадратичная
Количество седел Два односедельных
Протечка < 0,5 % Kv
Присоединение к приводу 1''
Присоединение фланцевое
Управляется
электроприводами
термостатами
пневмоприводами		 AVM322K, AVM322SK
V2, V4, V8
S16, S25

Спецификация материалов:

  M3F G3F H3F
Корпус Чугун EN-GJL-250 Чугун EN-GJS-400-15 cталь GS-C25
Компоненты нержавеющая сталь

Технические параметры M3F/G3F/H3F :

Тип DN Kvs
(м3/ч)		 Ход штока
(мм.)		 Масса
(кг.)
M3F/G3F/H3F 025 10 9 7
M3F/G3F/H3F 032 16 10 10
M3F/G3F/H3F 040 25 11 14
M3F/G3F/H3F 050 38 11.5 18
M3F/G3F/H3F 065 63 14.5 26

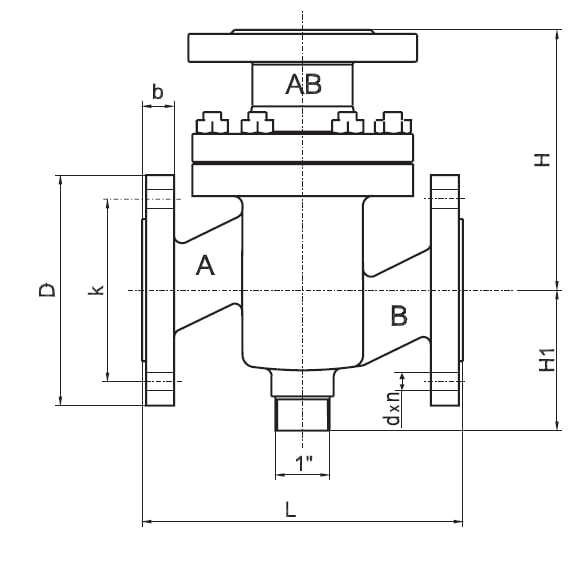

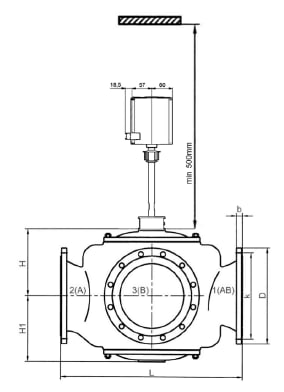

Габаритные размеры - M3F/G3F/H3F:

Тип Размеры (мм.)
L H Н1 D b k d х n
M3F/G3F/H3F 160 130 70 115 14 / 16 / 18 85 14 х 4
M3F/G3F/H3F 180 150 75 140 18 / 18 / 18 100 18 х 4
M3F/G3F/H3F 200 160 85 150 18 / 18 / 18 110 18 х 4
M3F/G3F/H3F 230 190 95 165 18 / 20 / 20 125 18 х 4
M3F/G3F/H3F 290 220 110 185 18 / 20 / 20 145 18 х 4

Артикулы

Тип Артикул
M3F, DN 025 1-2230194
M3F, DN 032 1-2230208
M3F, DN 040 1-2230216
M3F, DN 050 1-2230224
M3F, DN 065 1-2230232


G3F, DN 025 1-2430013
G3F, DN 032 1-2430021
G3F, DN 040 1-2430048
G3F, DN 050 1-2430056
G3F, DN 065 1-2430057


H3F, DN 025 1-2330113
H3F, DN 032 1-2330121
H3F, DN 040 1-2330148
H3F, DN 050 1-2330156

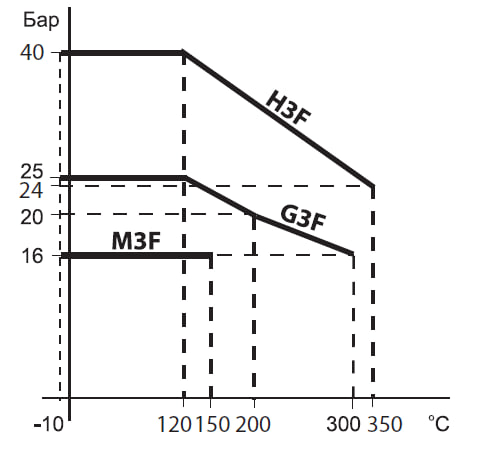

Диаграмма «Температура – Давление»

В нормальном положении соединение 2-1 полностью открыто

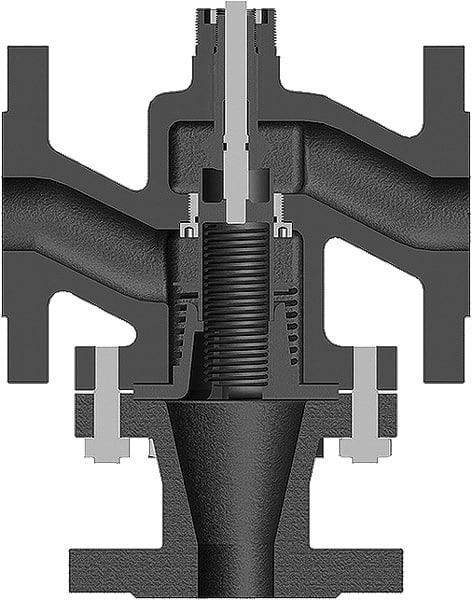

Клапаны регулирующие трехходовые L3F, M3F, G3F, DN 065-150

Применение:

применяется с электроприводами AVM322K, AVM322SK, AVM234SK, AVF234SK пневмоприводами S16, S25 для регулирования расхода горячей, холодной воды и гликолевых растворов (до 50%) в системах тепло-, холодоснабжения путем

Технические характеристики:

  L3F M3F* G3F**
Максимальное рабочее давление 10 бар 10 бар 16 бар
Максимальная рабочая температура 120 °С 120 °С 120 °С / 160 °С
(опция)
Регулировочная характеристика линейная
Количество седел два односедельных
Протечка > 0,5 % Kv
Присоединение к приводу 1''
Присоединение фланцевое
Управляется:
электроприводами
термостатами
пневмоприводами		 AVM322K, AVM322SK, AVM234SK, AVF234SK
V2, V4, V8
S16, S25

Примечание:
* Возможно изготовление на РN= 9 бар Т= 160 0С;
** Возможно изготовление на PN=14,5 бар Т=160 0С.

Спецификация материалов:

  L3F M3F G3F
Корпус CuSn5Zn5Pb5-C Чугун EN-GJS-400-15 Чугун EN-GJS-400-15
Компоненты нержавеющая сталь нержавеющая сталь, бронза

Технические параметры:

Тип DN Kvs,
(м3/ч)		 Ход штока
(мм.)		 Масса
(кг.)
смеш. разд.
L3F* 065 50 43 10,5 22,5
L3F / M3F / G3F 080 80 69 11 40 / 35 / 35
L3F / M3F / G3F 100 125 108 13 55 / 44 / 44
L3F / M3F / G3F 125 215 185 18 91 / 72 / 72
L3F / M3F / G3F 150 310 267 21 131 / 111 / 111

Примечание:
* M3F, G3F DN 065 (стр. 24).

Габаритные размеры - L3F:

Тип Размеры (мм.)
L L1 H Н1 D b k d х n
065 L3F 240 120 175 120 185 20 145 18 х 4
080 L3F 310 155 180 127 200 22 160 18 х 8
100 L3F 350 175 195 145 220 22 180 18 х 8
125 L3F 400 240 245 180 250 24 210 18 х 8
150 L3F 480 270 280 189 285 24 240 22 х 8

Габаритные размеры - G3F:

Тип Размеры (мм.)
L L1 H Н1 D b k d х n
080 G3F 310 155 180 127 200 19 160 19 х 8
100 G3F 350 175 195 141 220 19 180 19 х 8
125 G3F 400 240 245 171 250 19 210 19 х 8
150 G3F 480 270 280 189 285 24 240 23 х 8

Габаритные размеры - M3F:

Тип Размеры (мм.)
L L1 H Н1 D b k d х n
080 M3F 310 155 180 127 200 20 160 18х8
100 M3F 350 175 195 141 220 22 180 18х8
125 M3F 400 240 245 171 250 24 210 18х8
150 M3F 480 270 280 189 285 24 240 22х8

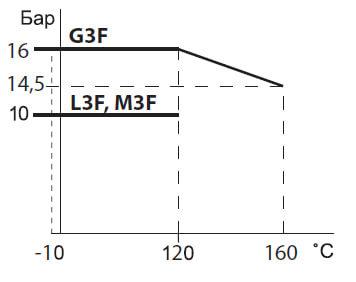

Диаграмма «Температура – Давление»

В нормальном положении соединение 2-1 полностью открыто

Смешение

Разделение

Клапаны регулирующие трехходовые L3FA, M3FA, G3FA, DN 200-300

Применение:

применяется с электроприводами AVM234SK, AVF234SK для регулирования расхода горячей и холодной воды и гликолевых растворов (до 50%) в системах тепло-, холодоснабжения путем смешения и разделения потоков.

Технические характеристики:

  L3FA M3FA G3FA
Максимальное рабочее давление 200 - 10 бар
250-300 – 6 бар		 200 – 16 бар
250-300 – 10 бар		 200 – 16 бар
250-300 – 10 бар
Максимальная рабочая температура 120 °С 120 °С 120 °С / 160 °С
(опция)
Регулировочная хар-ка линейная
Количество седел два односедельных
Протечка < 0,5 % Kv
Присоед. к приводу 1”
Присоединение фланцевое
Управляется: электроприводами AVM234SK, AVF234SK

Спецификация материалов:

  L3FA M3FA G3FA
Корпус бронза RG 5 Чугун EN-GJS-400-15 Чугун EN-GJS-400-15
Компоненты нержавеющая сталь нержавеющая сталь, бронза

Технические параметры:

Тип DN Kvs (м3/ч) Ход штока
(мм.)		 Масса.
(кг.)
смеш. разд.
L3FA/M3FA/G3FA 200 555 477 28 190/160/160
L3FA/M3FA/G3FA 300/250* 865 744 28 365/306/306
L3FA/M3FA/G3FA 300 1250 1075 45 355/290/290

Габаритные размеры - L3FA:

Тип Размеры (мм.)
L L1 H Н1 D b k d х n
200 L3FA 600 325 238 238 340 20 295 22 х 8
300/250* L3FA 850 340 305 305 445 25 400 22 х 12
300 L3FA 850 340 305 305 445 25 400 22 х 12

Габаритные размеры - M3FA:

Тип Размеры (мм.)
L L1 H Н1 D b k d х n
200 M3FA 600 325 238 238 340 20 295 23 х 12
300/250* M3FA 850 340 305 305 445 25 400 23 х 12
300 M3FA 850 340 305 305 445 25 400 23 х 12

Габаритные размеры - G3FA:

Тип Размеры (мм.)
L L1 H Н1 D b k d х n
200 G3FA 600 325 238 238 340 20 295 23 х 12
300/250* G3FA 850 340 305 305 445 25 400 23 х 12
300 G3FA 850 340 305 305 445 25 400 23 х 12

Примечание:
*DN 250 имеет присоединительные фланцы DN 300.

Диаграмма «Температура – Давление»

В нормальном положении соединение 2-1 полностью открыто

Смешение

Разделение

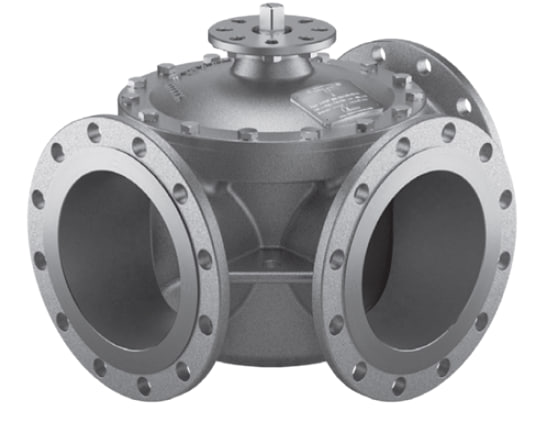

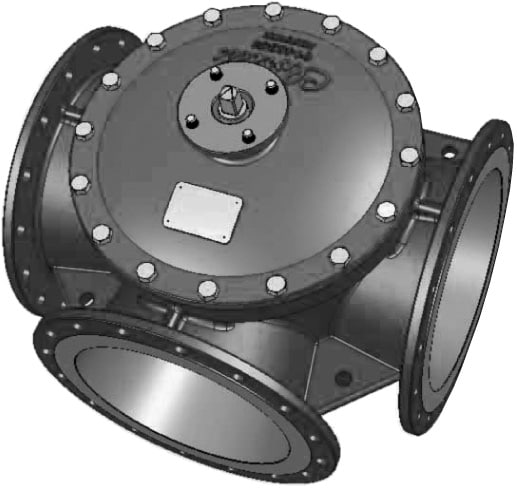

Клапаны регулирующие трехходовые G3FM-T
DN 065-125, PN 25; DN 150-300, PN 16; DN 350-800, PN 10

Применение:

применяется с электроприводами VB-300 для регулирования расхода горячей и холодной воды и гликолевых растворов (до 50%) в системах тепло-, холодоснабжения путем смешения и разделения потоков.

Технические характеристики:

Максимальное рабочее давление DN 065-125 - 25 бар
DN 150-300 - 16 бар
DN 350-800 - 10 бар
Максимальная рабочая температура 100 °С / 250 °С
Регулировочная характеристика Линейная
Тип конструкции Поворотный сегмент
Протечка Герметичен / <0.5% Kv
Присоединение к приводу ISO-фланец
Присоединение Фланцевое
Управляется: электроприводами VB-300

Спецификация материалов:

Корпус Чугун EN-GJS-400-15
Компоненты Нержавеющая сталь
Уплотнение NBR 70 A

Технические параметры:

Тип DN Kvs (м³/ч) Крутящий момент
(Н*м)		 Масса
(кг)
смеш. разд.
065 G3FM-T 065 95 120 60 26
080 G3FM-T 080 122 154 65 29
100 G3FM-T 100 175 220 120 41
125 G3FM-T 125 245 330 200 58
150 G3FM-T 150 395 425 200 71
200 G3FM-T 200 800 1100 330 114
250 G3FM-T 250 1500 2100 450 159
300 G3FM-T 300 2000 2650 700 207
350 G3FM-T 350 2530 3380 780 278
400 G3FM-T 400 3050 3950 880 346
450 G3FM-T 450 3680 4480 1250 433
500 G3FM-T 500 4150 5250 1450 563
600 G3FM-T 600 4800 6050 1750 816
700 G3FM-T 700 5500 7000 2150 1150
800 G3FM-T 800 6200 8000 2550 1400

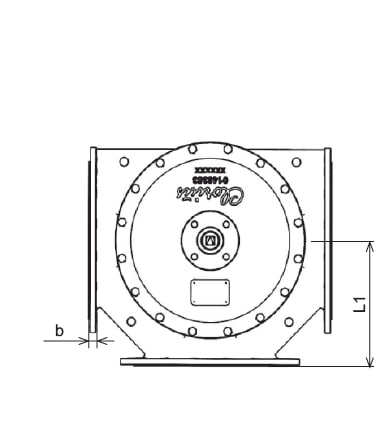

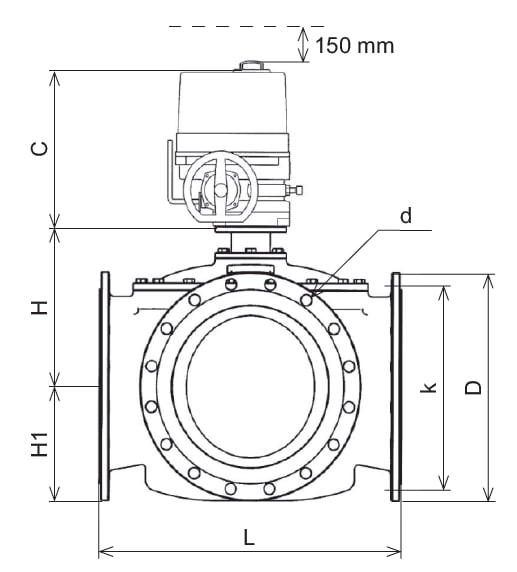

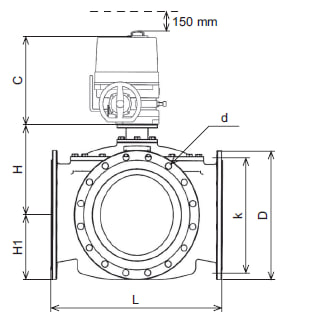

Габаритные размеры:

DN Размеры (мм.)
L L1 H Н1 С D b k d х n
065 G3FM-T 292 146 135 90 273 185 20 145 19 х 8
080 G3FM-T 292 146 140 94 273 200 20 160 19 х 8
100 G3FM-T 350 175 158 112 273 235 17 190 23 х 8
125 G3FM-T 400 200 179 123 273 270 17 220 28 х 8
150 G3FM-T 438 219 196 139 276 290 20 240 23 х 8
200 G3FM-T 530 270 236 175 361 340 21 295 23 х 12
250 G3FM-T 592 300 273 205 361 400 23 355 28 х 12
300 G3FM-T 649 330 305 230 361 455 25,5 410 28 х 12
350 G3FM-T 717 360 337 255 345 505 25,5 460 28 х 16
400 G3FM-T 770 385 375 285 361 565 26 515 28 х 16
450 G3FM-T 820 410 391 310 556 615 26,5 565 28 х 20
500 G3FM-T 900 455 425 340 556 670 27,5 620 28 х 20
600 G3FM-T 1000 505 470 393 556 780 31,0 725 31 х 20
700 G3FM-T 1106 553 519 462 556 895 34,0 840 31 х 24
800 G3FM-T 1230 600 650 465 556 1015 53 950 34 х 24

Диаграмма «Температура – Давление»

Смешение

АВ-справа (стандарт)

АВ-слева

Разделение

АВ-справа (стандарт)

АВ-слева

Клапаны регулирующие трехходовые
S3FM-T, DN 100-125, PN 25; DN 150-300, PN 16; DN 350-800, PN 10

Применение:

применяется с электроприводами VB-300 для регулирования расхода горячей и холодной воды и гликолевых растворов (до 50%) в системах тепло-, холодоснабжения путем смешения и разделения потоков.

Технические характеристики:

Максимальное рабочее давление DN 100-125 - 25 бар
DN 150-300 - 16 бар
DN 350-800 - 10 бар
Максимальная рабочая температура 100 °С /250 °С/ 300 °С
Регулировочная характеристика линейная
Тип конструкции поворотный сегмент
Протечка герметичен/ >0.5% Kv
Присоединение к приводу ISO-фланец
Присоединение фланцевое
Управляется: электроприводами VB-300

Спецификация материалов:

Корпус нержавеющая сталь AISI 316
Компоненты нержавеющая сталь
Уплотнение A75H

Технические параметры:

Тип DN Kvs (м³/ч) Крутящий момент
(Н*м)		 Масса
(кг.)
смеш. разд.
100 S3FM-T 100 175 220 120 81
125 S3FM-T 125 245 330 200 135
150 S3FM-T 150 395 425 200 190
200 S3FM-T 200 800 1100 330 262
250 S3FM-T 250 1500 2100 450 324
300 S3FM-T 300 2000 2650 700 403
350 S3FM-T 350 2530 3380 780 507
400 S3FM-T 400 3050 3950 880 645
450 S3FM-T 450 3680 4480 1250 890
500 S3FM-T 500 4150 5250 1450 1135
600 S3FM-T 600 4800 6050 1750 1380
800 S3FM-T 800 6200 8000 2550 1700

Габаритные размеры:

DN Размеры (мм.)
L L1 H Н1 С D b k d х n
100 S3FM-T 350 175 158 112 273 235 17 190 23 х 8
125 S3FM-T 400 200 179 123 273 270 17 220 28 х 8
150 S3FM-T 438 219 196 139 276 290 20 240 23 х 8
200 S3FM-T 530 270 236 175 361 340 21 295 23 х 12
250 S3FM-T 592 300 273 205 361 400 23 355 28 х 12
300 S3FM-T 649 330 305 230 361 455 25,5 410 28 х 12
350 S3FM-T 717 360 337 255 345 505 25,5 460 28 х 16
400 S3FM-T 770 385 375 285 361 565 26 515 28 х 16
450 S3FM-T 820 410 391 310 556 615 26,5 565 28 х 20
500 S3FM-T 900 455 425 340 556 670 27,5 620 28 х 20
600 S3FM-T 1000 505 470 393 556 780 31,0 725 31 x 20
700 S3FM-T 1106 553 519 462 556 895 34,0 840 31 х 24
800 S3FM-T 1230 600 650 465 556 1015 53 950 34 х 24

Диаграмма «Температура – Давление»

Смешение

АВ-справа (стандарт)

АВ-слева

Разделение

АВ-справа (стандарт)

АВ-слева

Перепады давления на клапане с приводом:

Электропривод DN 100 125 150 200 250 300 350 400 450 500 600 800
Максимальные перепады давления,
перекрываемые приводами (Бар)
VB-300 019 трехпозиц. 25 25 - - - - - - - - - -
VB-300 028 трехпозиц. - - 16 - - - - - - - - -
VB-300 060 трехпозиц. - - - 16 16 - - - - - - -
VB-300 100 трехпозиц. - - - - - 16 10 10 - - - -
VB-300 200 трехпозиц. - - - - - - - - 10 10 10 -
VB-300 250 трехпозиц. - - - - - - - - - - 10
