| L3F | |||
|---|---|---|---|
| Максимальное рабочее давление | 10 бар | ||
| Максимальная рабочая температура | 120 °С | ||
| Регулировочная характеристика | линейная | ||
| Количество седел | два односедельных | ||
| Протечка | < 0,5 % Kv | ||
| Присоединение к приводу | 1'' | ||
| Присоединение | фланцевое | ||
| Управляется: электроприводами термостатами пневмоприводами |
AVM322K, AVM322SK, AVM234SK, AVF234SK V2, V4, V8 S16, S25 |
||

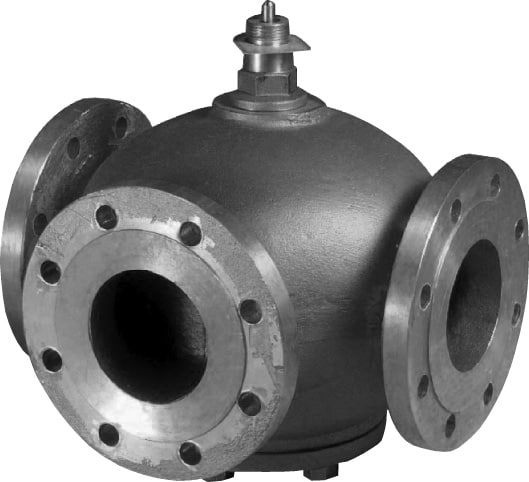

Применяется с электроприводами AVM322K, AVM322SK, AVM234SK, AVF234SK пневмоприводами S16, S25 для регулирования расхода горячей, холодной воды и гликолевых растворов (до 50%) в системах тепло-, холодоснабжения путем смешения и разделения потоков.
применяется с электроприводами AVM322K, AVM322SK, AVM234SK, AVF234SK пневмоприводами S16, S25 для регулирования расхода горячей, холодной воды и гликолевых растворов (до 50%) в системах тепло-, холодоснабжения путем смешения и разделения потоков.
| L3F | M3F* | G3F** | |
|---|---|---|---|
| Максимальное рабочее давление | 10 бар | 10 бар | 16 бар |
| Максимальная рабочая температура | 120 °С | 120 °С | 120 °С / 160 °С (опция) |
| Регулировочная характеристика | линейная | ||
| Количество седел | два односедельных | ||
| Протечка | < 0,5 % Kv | ||
| Присоединение к приводу | 1'' | ||
| Присоединение | фланцевое | ||
| Управляется: электроприводами термостатами пневмоприводами |
AVM322K, AVM322SK, AVM234SK, AVF234SK V2, V4, V8 S16, S25 |
||
Примечание: * Возможно изготовление на РN= 9 бар Т= 160 °С;
** Возможно изготовление на PN=14,5 бар Т=160 °С.
| L3F | M3F | G3F | |
|---|---|---|---|
| Корпус | CuSn5Zn5Pb5-C | Чугун EN-GJS-400-15 | Чугун EN-GJS-400-15 |
| Компоненты | нержавеющая сталь | нержавеющая сталь, бронза | |
| Тип | DN | Kvs (м³/ч) |
Ход штока (мм) |
Масса (кг) |
|
|---|---|---|---|---|---|
| смеш. | разд. | ||||
| L3F* | 065 | 50 | 43 | 10.5 | 22.5 |
| L3F / M3F / G3F | 080 | 80 | 69 | 11 | 40 / 35 / 35 |
| L3F / M3F / G3F | 100 | 125 | 108 | 13 | 55 / 44 / 44 |
| L3F / M3F / G3F | 125 | 215 | 185 | 18 | 91 / 72 / 72 |
| L3F / M3F / G3F | 150 | 310 | 267 | 21 | 131 / 111 / 111 |
Примечание:
* M3F, G3F DN 065 (стр. 24).

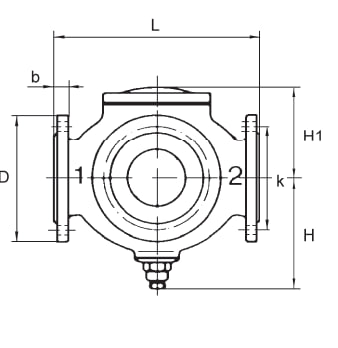

| Тип | Размеры (мм.) | |||||||
|---|---|---|---|---|---|---|---|---|
| L | L1 | H | Н1 | D | b | k | d х n | |
| 065 L3F | 240 | 120 | 175 | 120 | 185 | 20 | 145 | 18 х 4 |
| 080 L3F | 310 | 155 | 180 | 127 | 200 | 22 | 160 | 18 х 8 |
| 100 L3F | 350 | 175 | 195 | 145 | 220 | 22 | 180 | 18 х 8 |
| 125 L3F | 400 | 240 | 245 | 180 | 250 | 24 | 210 | 18 х 8 |
| 150 L3F | 480 | 270 | 280 | 189 | 285 | 24 | 240 | 22 х 8 |
| Тип | Размеры (мм.) | |||||||
|---|---|---|---|---|---|---|---|---|
| L | L1 | H | Н1 | D | b | k | d х n | |
| 080 G3F | 310 | 155 | 180 | 127 | 200 | 19 | 160 | 19 х 8 |
| 100 G3F | 350 | 175 | 195 | 141 | 220 | 19 | 180 | 19 х 8 |
| 125 G3F | 400 | 240 | 245 | 171 | 250 | 19 | 210 | 19 х 8 |
| 150 G3F | 480 | 270 | 280 | 189 | 285 | 24 | 240 | 23 х 8 |
| Тип | Размеры (мм.) | |||||||
|---|---|---|---|---|---|---|---|---|
| L | L1 | H | Н1 | D | b | k | d х n | |
| 080 M3F | 310 | 155 | 180 | 127 | 200 | 20 | 160 | 18 х 8 |
| 100 M3F | 350 | 175 | 195 | 141 | 220 | 22 | 180 | 18 х 8 |
| 125 M3F | 400 | 240 | 245 | 171 | 250 | 24 | 210 | 18 х 8 |
| 150 M3F | 480 | 270 | 280 | 189 | 285 | 24 | 240 | 22 х 8 |

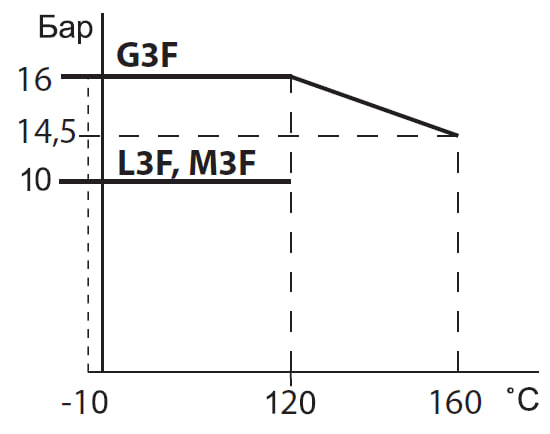

Диаграмма «Температура – Давление»
В нормальном положении соединение 2-1 полностью открыто.
