Клапаны регулирующие трехходовые L3FA, M3FA, G3FA

Технические характеристики

	L3FA
Максимальное рабочее давление	200 - 10 бар 250-300 – 6 бар
Максимальная рабочая температура	120 °С
Регулировочная хар-ка	линейная
Количество седел	два односедельных
Протечка	< 0,5 % Kv
Присоед.к приводу	1”
Присоединение	фланцевое
Управляется: электроприводами	AVM234SK, AVF234SK

Применение

Применяется с электроприводами AVM234SK, AVF234SK для регулирования расхода горячей и холодной воды и гликолевых растворов (до 50%) в системах тепло-, холодоснабжения путем смешения и разделения потоков.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

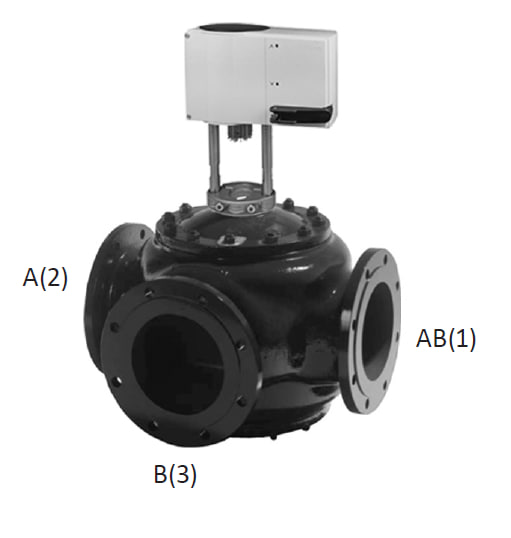

Клапаны регулирующие трехходовые L3FA, M3FA, G3FA, DN 200-300

Применение:

применяется с электроприводами AVM234SK, AVF234SK для регулирования расхода горячей и холодной воды и гликолевых растворов (до 50%) в системах тепло-, холодоснабжения путем смешения и разделения потоков.

Технические характеристики:

	L3FA	M3FA	G3FA

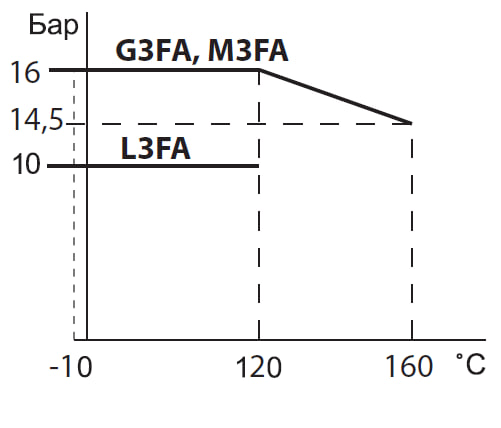

Максимальное рабочее давление	200 - 10 бар 250-300 – 6 бар	200 – 16 бар 250-300 – 10 бар	200 – 16 бар 250-300 – 10 бар
Максимальная рабочая температура	120 °С	120 °С	120 °С / 160 °С (опция)
Регулировочная хар-ка	линейная
Количество седел	два односедельных
Протечка	< 0,5 % Kv
Присоед.к приводу	1”
Присоединение	фланцевое
Управляется: электроприводами	AVM234SK, AVF234SK

Спецификация материалов:

	L3FA	M3FA	G3FA
Корпус	бронза RG 5	Чугун EN-GJS-400-15	Чугун EN-GJS-400-15
Компоненты	нержавеющая сталь	нержавеющая сталь, бронза

Технические параметры:

Тип	DN	Kvs, (м³/ч)		Ход штока (мм.)	Масса (кг.)
Тип	DN	смеш.	разд.	Ход штока (мм.)	Масса (кг.)
L3FA/M3FA/G3FA	200	555	477	28	190/160/160
L3FA/M3FA/G3FA	300/250*	865	744	28	365/306/306
L3FA/M3FA/G3FA	300	1250	1075	45	355/290/290
