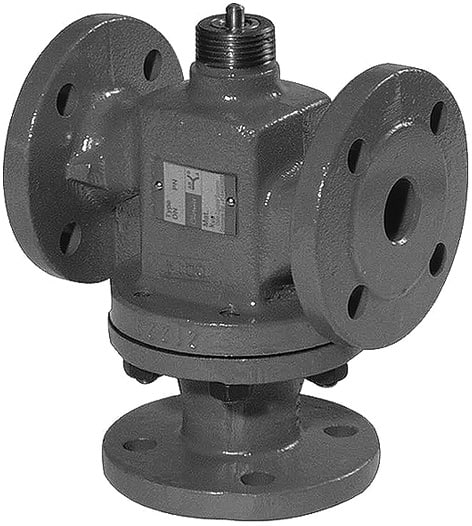

Клапаны регулирующие трехходовые M3F, G3F, H3F

Технические характеристики

	M3F
Максимальное рабочее давление	16 бар
Максимальная рабочая температура	150 °С
Регулировочная характеристика	квадратичная
Количество седел	два односедельных
Протечка	< 0,5 % Kv
Присоединение к приводу	1''
Присоединение	фланцевое
Управляется: электроприводами термостатами пневмоприводами	AVM322K, AVM322SK V2, V4, V8 S16, S25

Применение

Применяется с электроприводами AVM322K, AVM322SK, пневмоприводами S16, S25 для регулирования расхода воды, гликолевых растворов (до 50%) в системах тепло-, холодо- и пароснабжения, путем смешения и разделения потоков.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

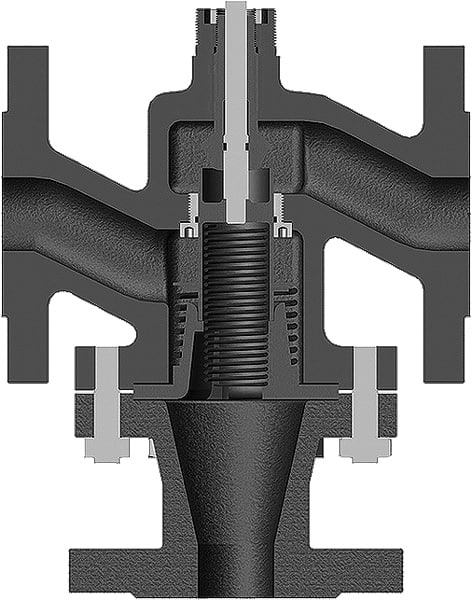

Описание

Документация

Клапаны регулирующие трехходовые M3F, G3F, H3F, DN 025-065, PN 16/25/40

Применение:

применяется с электроприводами AVM322K, AVM322SK, пневмоприводами S16, S25 для регулирования расхода воды, гликолевых растворов (до 50%) в системах тепло-, холодо- и пароснабжения, путем смешения и разделения потоков.

Технические характеристики:

	M3F	G3F	H3F
Максимальное рабочее давление	16 бар	25 бар	40 бар
Максимальная рабочая температура	150 °С	300 °С	350 °С
Регулировочная характеристика	квадратичная
Количество седел	два односедельных
Протечка	< 0,5 % Kv
Присоединение к приводу	1''
Присоединение	фланцевое
Управляется: электроприводами термостатами пневмоприводами	AVM322K, AVM322SK V2, V4, V8 S16, S25

Спецификация материалов:

	M3F	G3F	H3F
Корпус	Чугун EN-GJL-250	Чугун EN-GJS-400-15	cталь GS-C25
Компоненты	нержавеющая сталь

Технические параметры M3F/G3F/H3F :

Тип	DN	Kvs (м³/ч)	Ход штока (мм)	Масса (кг)
25 M3F/G3F/H3F	025	10	9	7
32 M3F/G3F/H3F	032	16	10	10
40 M3F/G3F/H3F	040	25	11	14
50 M3F/G3F/H3F	050	38	11.5	18
65 M3F/G3F/H3F	065	63	14.5	26

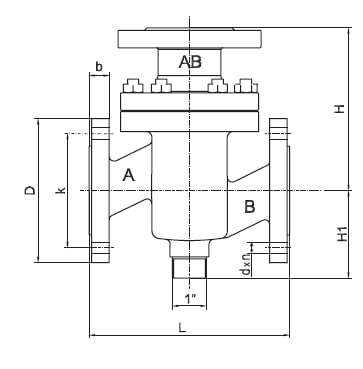

Габаритные размеры - M3F/G3F/H3F:

Тип	Размеры (мм.)
Тип	L	H	Н1	D	b	k	d x n
25 M3F/G3F/H3F	160	130	70	115	14 / 16 / 18	85	14 х 4
32 M3F/G3F/H3F	180	150	75	140	18 / 18 / 18	100	18 х 4
40 M3F/G3F/H3F	200	160	85	150	18 / 18 / 18	110	18 х 4
50 M3F/G3F/H3F	230	190	95	165	18 / 20 / 20	125	18 х 4
65 M3F/G3F/H3F	290	220	110	185	18 / 20 / 20	145	18 х 4

Артикулы:

Тип	Артикул
M3F, DN 025	1-2230194
M3F, DN 032	1-2230208
M3F, DN 040	1-2230216
M3F, DN 050	1-2230224
M3F, DN 065	1-2230232

G3F, DN 025	1-2430013
G3F, DN 032	1-2430021
G3F, DN 040	1-2430048
G3F, DN 050	1-2430056
G3F, DN 065	1-2430057

H3F, DN 025	1-2330113
H3F, DN 032	1-2330121
H3F, DN 040	1-2330148
H3F, DN 050	1-2330156

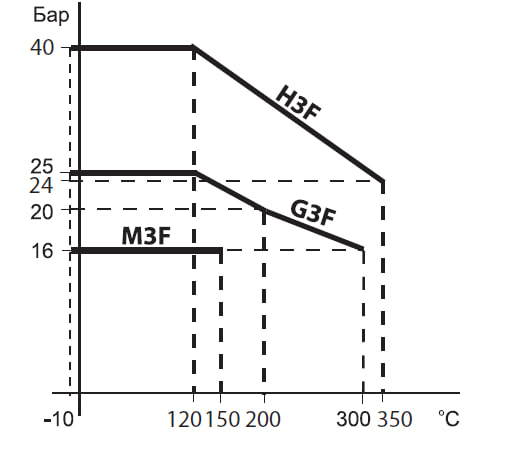

Диаграмма «Температура – Давление»

В нормальном положении соединение 2-1 полностью открыто.
