Конденсатоотводчик поплавковый АДЛ СТИМАКС А12, чугунный, DN40-50, PN16, dP 4,5...14бар, фланцевый, резьбовой

Технические характеристики

Условный диаметр	40...50 мм
Условное давление	16 бар
Рабочий перепад	до 4,5/10,0/14,0 бар
Отвод по конденсату	до 23000 кг/час
Тип конденсатоотводчика	Поплавковый
Тип присоединения	фланец, резьба

Применение

Поплавковый конденсатоотводчик Стимакс А12 используется для удаления конденсата из нагревателей, теплообменников, сушилок, варочных котлов и другого оборудования с непрерывным циклом работы. Стимакс А12 отводит конденсат сразу после образования, при температуре пара. Имеет большую пропускную способность. Содержит встроенный термостатический воздушный клапан отводит неконденсируемые газы. Перед поплавковым конденсатоотводчиком Стимакс А12 требуется установка сетчатого фильтра. Может обслуживаться без демонтажа с паропровода. Подвержен замерзанию, при установке вне помещений требуется теплоизоляция.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Конденсатоотводчик поплавковый АДЛ СТИМАКС А12, чугунный, DN40...50, PN16, dP 4,5...14бар, Тмакс 250°С, фланцевый, резьбовой

Применение поплавкового конденсатоотводчика Стимакс А12

Поплавковый конденсатоотводчик Стимакс А12 преимущественно используется в пароконденсатных системах для удаления конденсата из нагревателей, теплообменников, сушилок, варочных котлов и другого оборудования с непрерывным циклом работы. Отводит конденсат сразу после образования. Стабильно работает при переменном расходе и давлении. Содержит встроенный биметаллический воздушный клапан. Обладает большой пропускной способностью. Перед КО требуется установка сетчатого фильтра. Может обслуживаться без демонтажа с паропровода. Подвержен замерзанию, при установке вне помещений требуется теплоизоляция.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОПЛАВКОВОГО КОНДЕНСАТООТВОДЧИКА Стимакс А12

Типоразмер, DN	1 1/2" – 2"; DN 40 – DN 50 мм
Номинальное давление, PN	16 бар
Максимальная рабочая температура	до 250°С
Максимальный перепад давления, ΔP	А12.4,5 – ΔP 4,5 бар А12.10 – ΔP 10 бар А12.14 – ΔP 14 бар
Присоединения	Внутреннее резьбовое Фланцевое
Монтаж на трубопроводе	Горизонтальная установка справа-налево (вид на корпус)
ОПЦИИ	--

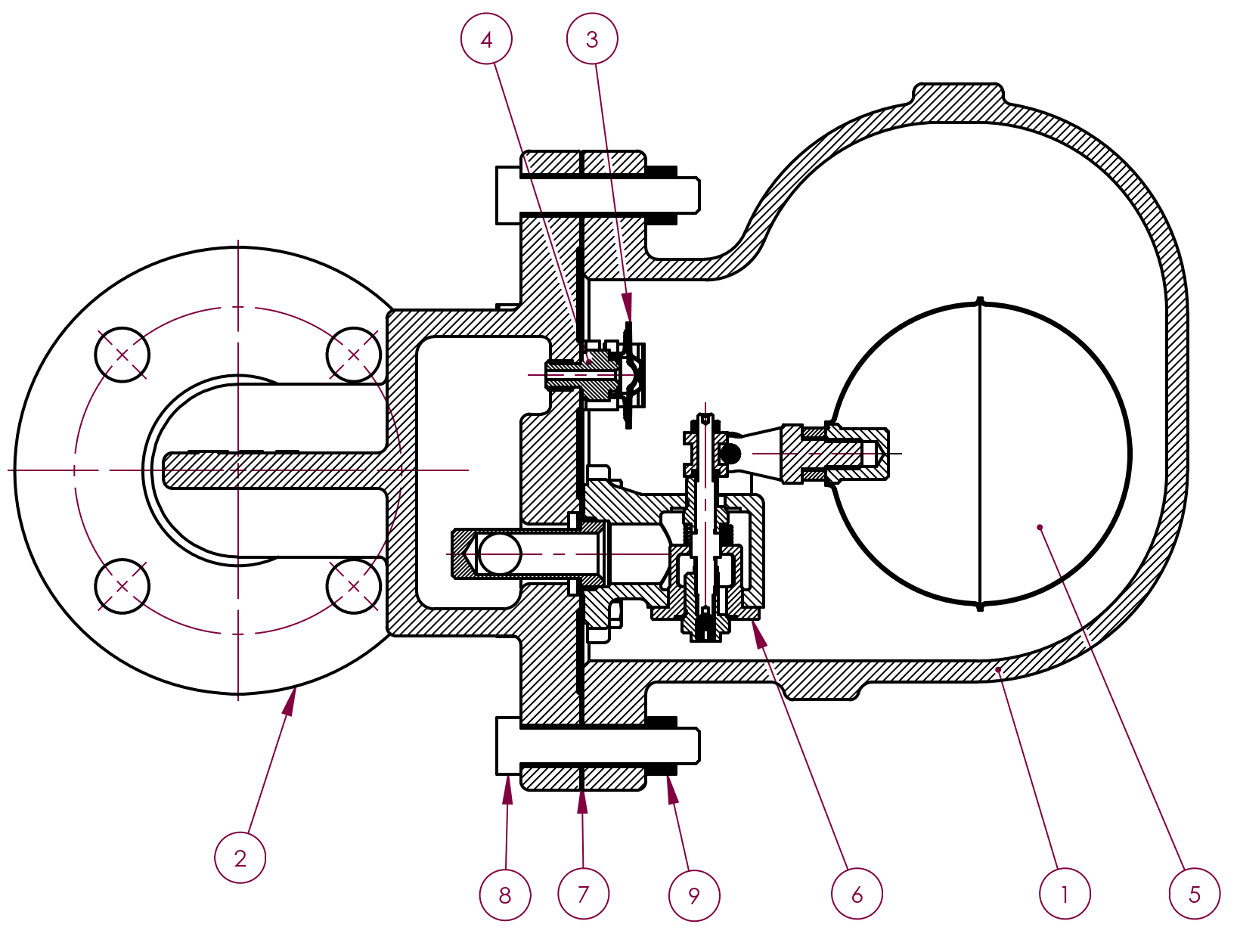

Спецификация поплавкового конденсатоотводчика Стимакс А12

	Позиция	Материал	Схема
1	Корпус	Чугун ВЧ40 (GGG40)
2	Крышка	Чугун ВЧ40 (GGG40)
3	Капсула	Нержавеющая сталь AISI304
4	Седло для капсулы	Нержавеющая сталь AISI304
5	Поплавок	Нержавеющая сталь AISI304
6	Группа главных клапанов	Нержавеющая сталь AISI304
7	Прокладка крышки	Графит
8	Болт	Углеродистая сталь 8.8
9	Гайка	Углеродистая сталь 8.8

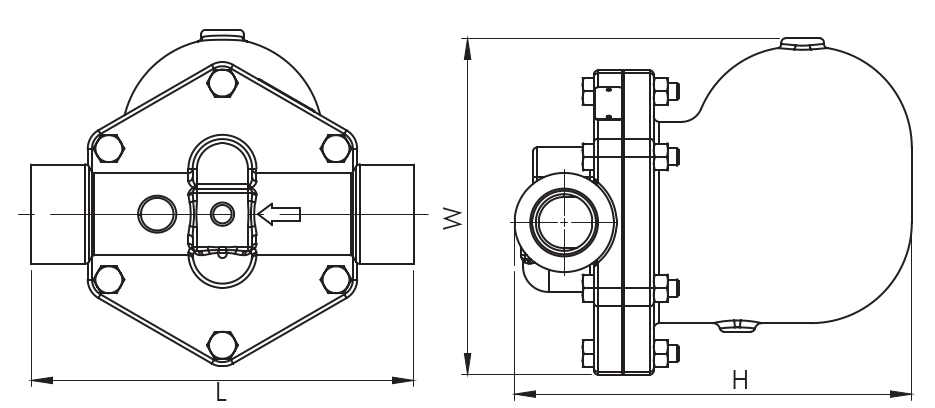

Размеры поплавкового конденсатоотводчика Стимакс А12 1 1/2" - 2" (резьба)

Тип	R/DN	Присоединение	L	H	W	Масса, (кг)	Схема
А12	1 1 / 2 "	резьбовое	270	280	238	16,7
А12	2 "	резьбовое	300	292	263	25,0

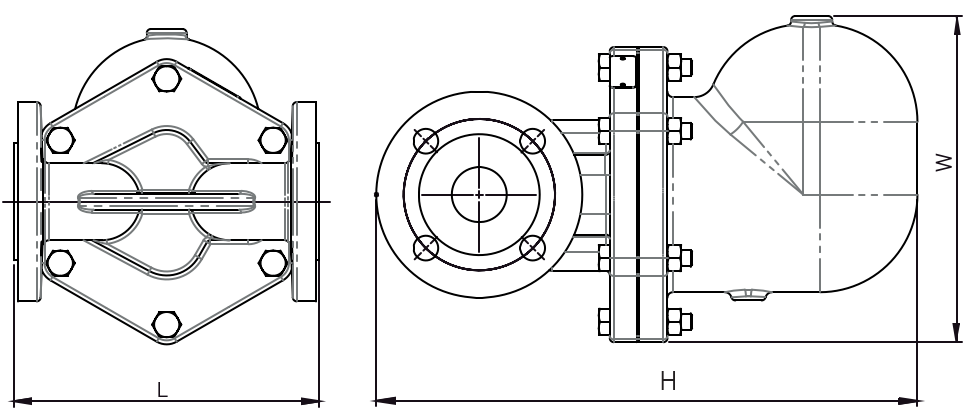

Размеры поплавкового конденсатоотводчика Стимакс А12 40-50, мм (фланец)

Тип	R/DN	Присоединение	L	H	A	W	D	K	G	I	B	Масса, (кг)	Схема
А12	40	фланцевое	230	395	320	240	150	110	88	18	20	21,0
А12	50	фланцевое	230	410	330	265	160	125	102	18	22	30,0

Установка поплавкового конденсатоотводчика Стимакс А12

Установка по направлению потока справа-налево – стандарт

Расход поплавкового конденсатоотводчика Стимакс А12, (кг/ч)

Тип	Перепад давления, бар
Тип	0,1	0,3	0,5	0,7	1	1,5	2	3	4,5	6	7	8	9	10	12	14
А12.4,5.040 4,5бар	1000	1800	2200	2700	3200	3700	4500	5500	6500
А12.10.040 10,0бар	650	1100	1500	1800	2000	2500	2800	3500	4300	5000	5300	5800	6000	6200
А12.14.040 14,0бар	450	770	950	1100	1200	1500	1850	2200	2700	3000	3200	3400	3500	3900	4100	4700
А12.4,5.050 4,5бар	3500	5820	7500	8900	10100	13000	15500	18000	23000
А12.10.050 10,0бар	1800	3000	3900	4400	5100	6000	7100	7800	11000	12000	13000	14000	15000	16000
А12.14.050 14,0бар	850	1600	1900	2100	2600	3050	3800	4500	5300	6000	6500	7000	7500	7900	7700	8300

Пример заказа

СТИМАКС® А12.14.040 Ф/Ф — поплавковый конденсатоотводчик, с максимальным перепадом давления до 1,4 МПа, диаметр 40 мм, присоединение фланцевое.
